乘用车多辐条轻量化铝合金轮毂轮辋

　　这套轮毂结构在整车底盘件开发里属于兼顾外观造型与行驶承载的关键安全部件，日常装车场景覆盖家用轿车、城市SUV的改装替换以及整车厂前期造型验证环节，轮辋部分承担轮胎的周向固定、密封支撑作用，辐条区域则把路面经轮胎传递的冲击载荷分散传导至轮毂中心的安装法兰，直接关系到转向响应、制动散热以及高速行驶的动平衡表现。

　　从实际装配边界来看，轮辋的筒身内径、胎圈座台阶宽度必须和选定规格的子午线轮胎严格匹配，轮缘处的翻边高度按照轮胎拆装的工艺要求做了圆角过渡，避免装胎时划伤胎圈钢丝层；中心法兰面分布的螺栓孔节圆直径、中心定位孔尺寸都对应常规乘用车型的轮毂安装标准，法兰背面预留了制动卡钳的避让空间，即便换装大尺寸多活塞制动套件，辐条内侧的空腔也能留出足够间隙，不会出现转向打满后卡钳剐蹭辐条的问题。

　　设计过程中首先从受力逻辑出发，轮辋筒体采用变壁厚思路，靠近胎圈座的位置壁厚适当加大，承受轮胎充气后的周向张紧力以及过坑时的径向冲击，筒体中段则在满足刚性的前提下适当减薄，控制整体簧下质量——轮毂属于非悬挂质量，每减轻一公斤重量，对悬挂响应速度的提升效果远高于车身减重，能明显改善轮胎贴地性。辐条采用扭转曲面的多辐布局，没有用生硬的直棱直角，每根辐条从中心法兰处向外发散时逐步加宽、扭转延伸至轮辋内侧的连接环，这种造型一方面把螺栓点的集中载荷顺着辐条曲面均匀扩散到整个轮辋圆周，避免局部应力集中导致开裂，另一方面扭转形成的镂空间隙可以在车辆行驶时引导气流穿过，带走刹车盘摩擦产生的热量，降低长距离制动后的热衰减风险。

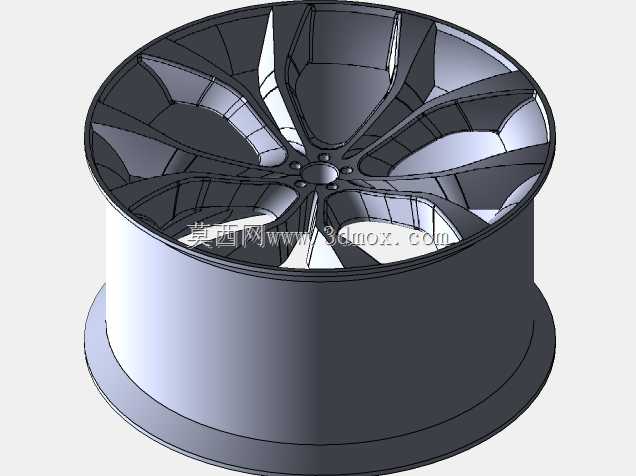

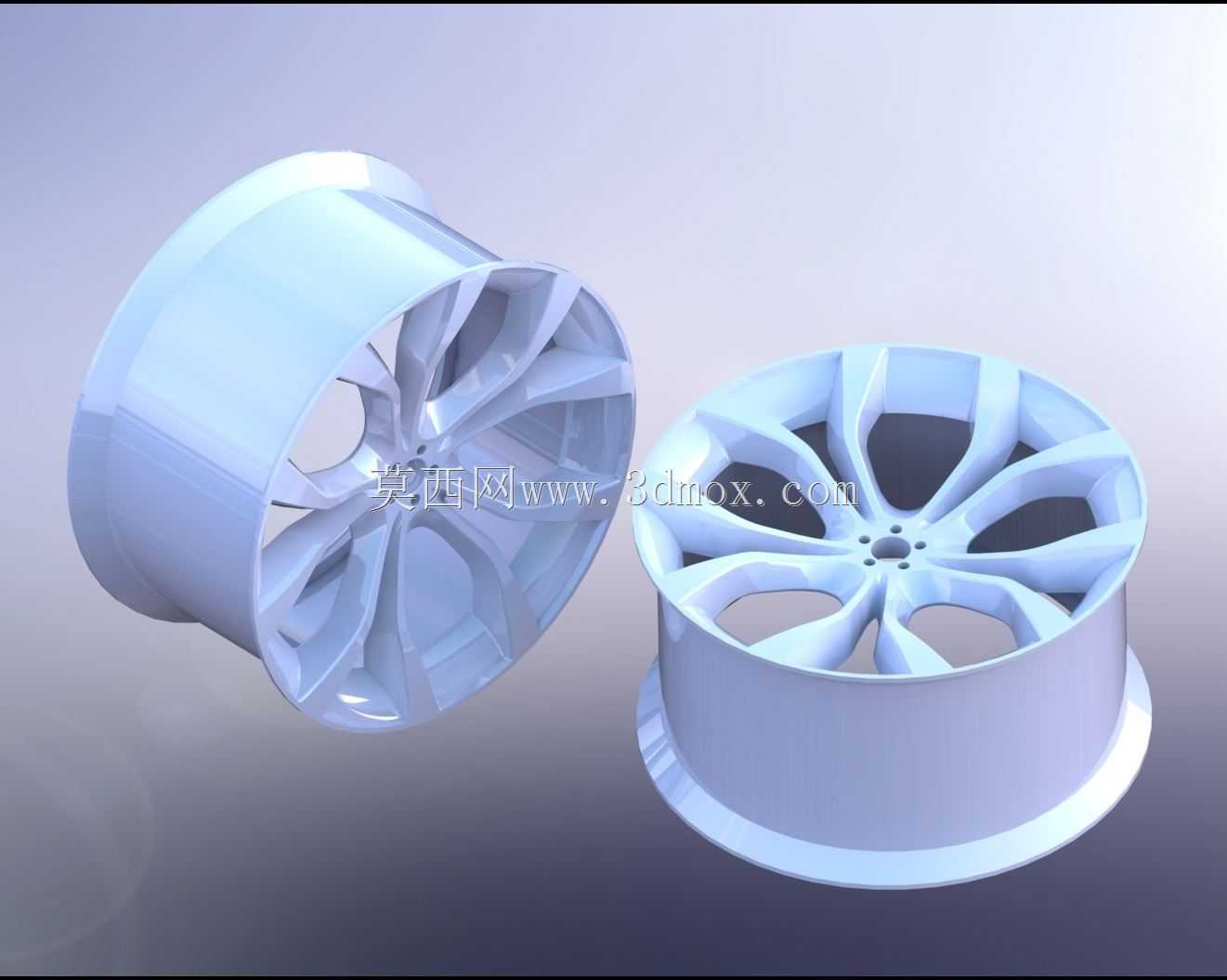

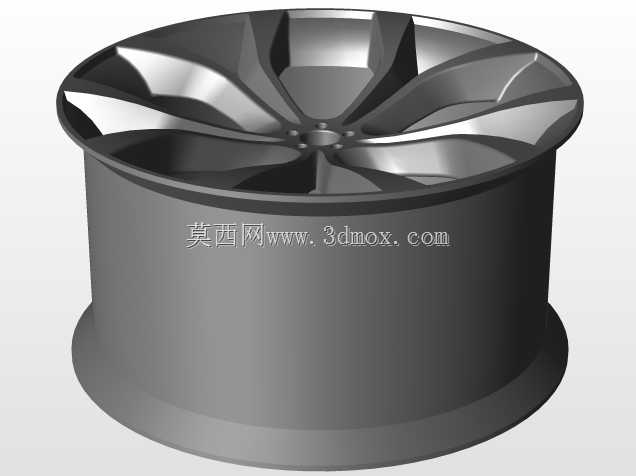

　　建模时轮辋的旋转主体特征优先通过回转成型搭建，保证胎圈座、轮缘沟槽的同轴度，后续再和辐条、中心法兰做合并处理；辐条的复杂曲面通过连续曲率的样条搭建边界，相邻辐条之间的过渡面做了曲率连续检查，不存在褶皱或者曲率突变，既满足后续数控加工或者铸造成型的工艺要求，也让表面抛光、电镀或者喷粉涂装后的外观光影流畅。中心安装面的螺栓孔周围做了局部凸台加厚，分散螺栓锁紧时的压应力，中心孔周边的端面预留了平面加工余量，保证轮毂装车后和半轴法兰的贴合度，避免高速行驶出现抖动。

　　在工程验证环节，这类结构需要同时通过弯曲疲劳试验、径向冲击试验以及13度冲击试验：弯曲工况模拟车辆长期转向时轮毂承受的交变弯矩，辐条和法兰的衔接位置是应力高发区，曲面过渡的设计恰好降低了该处的应力峰值；径向冲击对应车辆高速通过坑洼路面的瞬间载荷，轮辋轮缘的加厚结构可以避免出现变形漏气；扭转的辐条造型在抵消侧向冲击力时也能通过微量弹性形变吸收能量，不会直接发生脆性断裂。和传统的平直厚辐条轮毂相比，这套结构在相同承载能力下重量更低，镂空占比更大，散热表现更优，同时曲面造型的视觉立体感更强，既可以作为整车研发阶段的底盘匹配数模用于干涉检查、运动仿真，也能作为改装件开发的原型结构，直接对接铸造模具的分型设计，后续针对不同车型的偏距、孔位需求调整法兰厚度和轮辋宽度即可快速衍生出系列化产品。
