紧凑型直线气动活塞执行缸结构

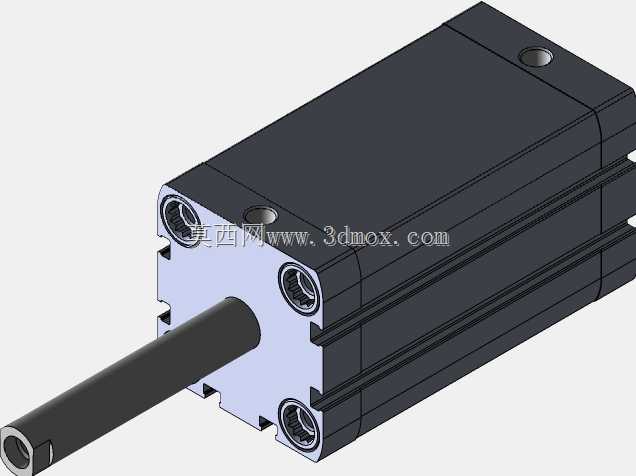

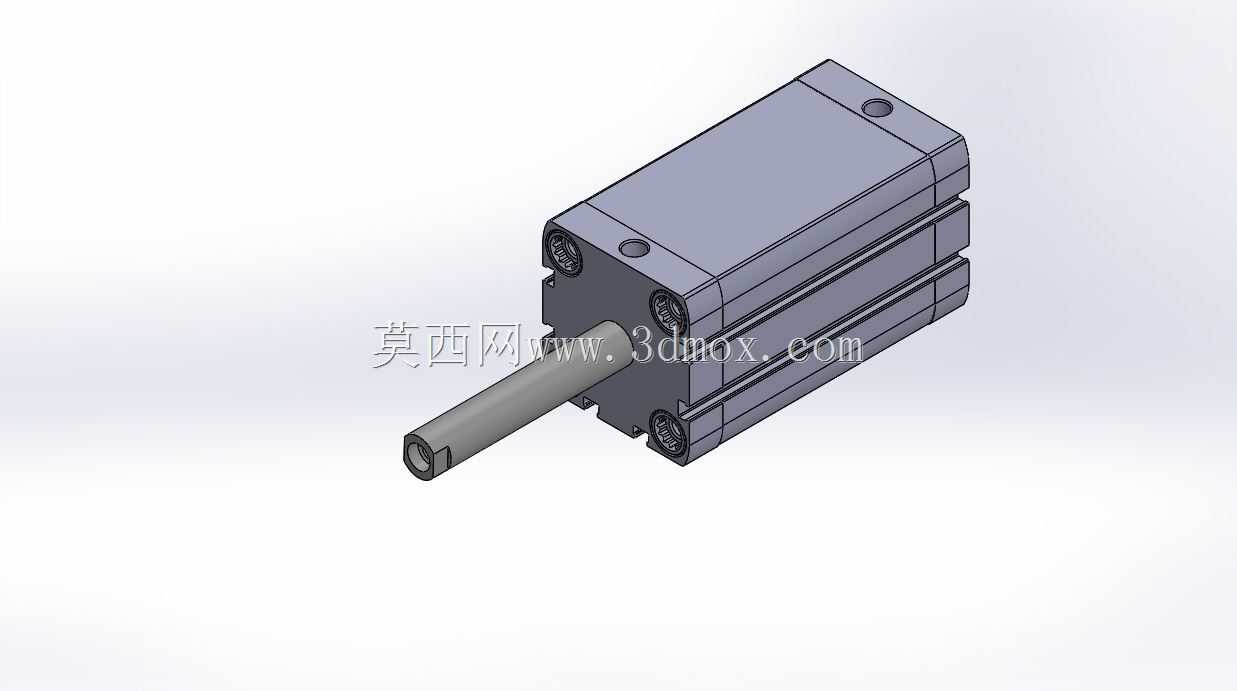

　　该模型呈现的是一款紧凑型直线气动活塞执行缸，主体由矩形缸体、前端伸出活塞杆、端盖紧固结构及侧向气口组成，整体采用方块式布局，适合在自动化夹具、小型推料机构、检测工位和包装设备中承担短行程往复动作。与传统圆形缸筒相比，这类结构在安装空间受限的设备内部更易布置，缸体侧面平整，可直接贴近墙板、立板或模组框架固定，减少额外转接支架带来的累积误差。

　　从实际使用场景看，紧凑活塞缸常被用于压紧、顶出、阻挡、分选和轻载推送等工序。设备运行时，压缩空气经缸体侧部气口进入对应腔室，推动活塞杆沿轴向伸出或缩回；前端杆端可根据工位需要连接压头、推块、浮动接头或小型夹爪。由于行程较短、动作频率较高，设计时需要重点关注活塞杆的导向长度、端盖密封位置以及缸体受力后的变形趋势。模型中缸体外形棱角清晰，端盖与主体之间通过多组螺钉形成闭合连接，这种布置有利于装配时控制密封面压紧力，也便于后期维护时拆解检查密封圈。

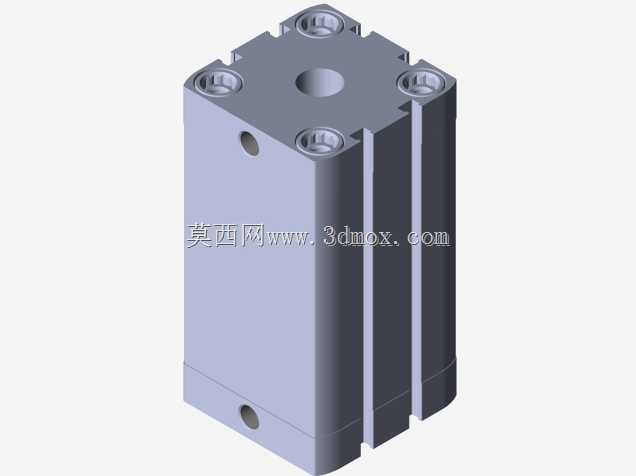

　　结构设计思路上，矩形缸体并非单纯为了外观规整，而是兼顾安装基准与空间利用。缸体上预留的安装孔可支持正面、底面或侧面固定，使同一元件能够适应不同方向的载荷。活塞杆从前端中心伸出，杆端带有内孔连接特征，可与外部执行端形成螺纹或销轴连接；侧向气口靠近端盖区域布置，管路接入后不会明显占用活塞杆前方的运动空间。对于需要密集排布多只气缸的工装板，这种紧凑外形能够缩短执行元件之间的中心距，降低工位整体宽度。

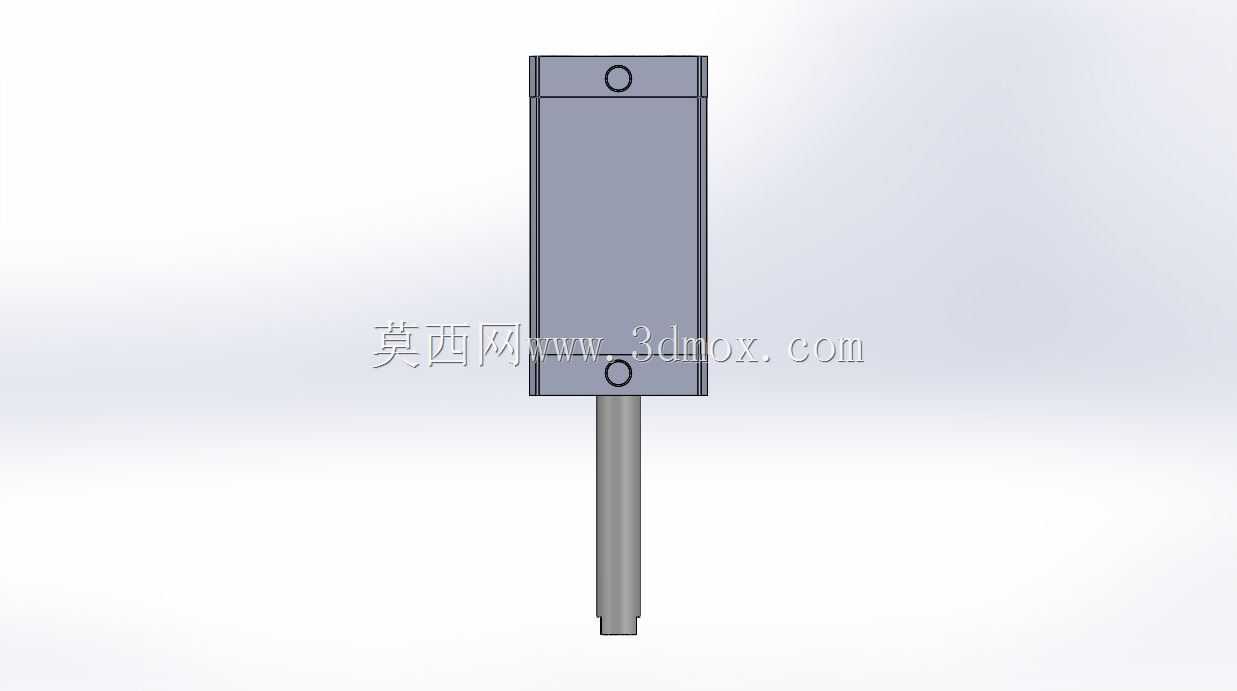

　　外形边界方面，模型的长、宽、高比例偏向短粗型，活塞杆伸出后形成主要轴向尺寸，缸体本身则保持较小截面。进行三维布局时，不能只测量缸体静止状态下的包络，还应把活塞杆全伸位置、杆端附件长度、气管弯曲半径和螺钉拆装空间一并纳入干涉检查。若缸体贴近导轨、传感器或电气线槽布置，需要在侧向气口周围保留扳手和快插接头操作余量；若活塞杆前端承受偏载，则应通过外部导轨或导向套承担横向力，避免密封件过早磨损。

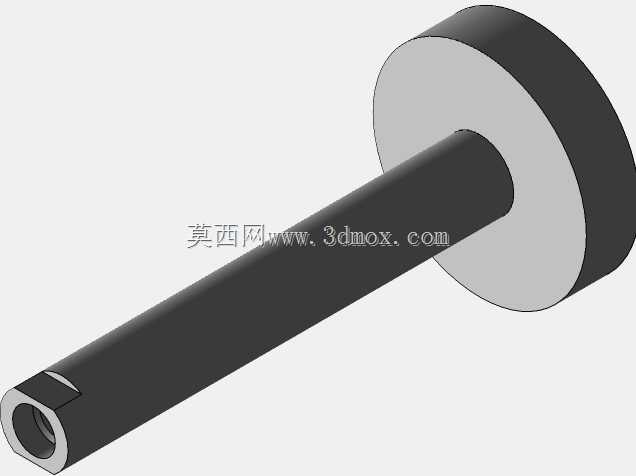

　　从建模细节看，缸体外部的分层线条反映了端盖、主体和密封槽的装配关系，螺钉孔位置对称分布，有利于在工程图中生成孔表和安装说明。活塞杆与缸体之间保持同轴关系，前端伸出段为主要运动部件，建模时应将其作为独立零件处理，便于在装配环境中模拟伸出和缩回两个极限位置。对于选型人员而言，这类元件的关键不在复杂外形，而在于行程、推力、安装孔位、杆端连接形式和气口方向是否与整机布局匹配。

　　在非标自动化设计中，紧凑活塞缸往往安装在空间狭窄的机构末端，例如输送带侧挡、料道分料、治具压紧和检测探针避让等位置。其优点是响应直接、结构简单、维护方便；限制则是侧向承载能力较弱，不适合在杆端承受明显弯矩。因此，三维布置阶段应尽量让推力中心线与被推动工件的阻力中心线重合，必要时增加线性导轨或导柱，使气缸只提供轴向驱动力。通过该模型可以清晰观察紧凑缸的外部接口、杆端形态和安装边界，为设备布局、机构干涉检查以及气动执行元件选型提供直观参考。
