奥迪RS3缸内直喷喷油器固定支座结构

　　该零件围绕大众集团EA888 2.0升机型升级2.5升RS3喷油器的改装适配需求展开，属于燃油喷射系统周边的安装固定构件，在整机布置中承担喷油器本体定位、安装面贴合、周边线束与管路避让的作用。直喷机型喷油器工作时承受高频燃油脉冲与缸盖侧振动，固定支座不能仅按静态钣金件处理，建模时需要同时考虑装配压紧力、热态膨胀差、维修拆装空间以及喷油器轴线与进气道、燃烧室入口的相对位置。

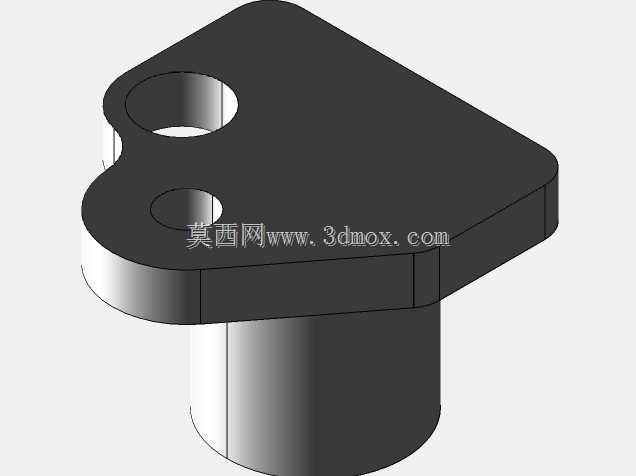

　　从结构外形看，零件主体由上部异形安装板和下部筒状定位段组成。上部板件并非规则矩形，一侧采用圆弧收边，板面上布置两个通孔，用于紧固件穿过并将支座锁定在缸盖或转接支架上；孔位周边保留了足够的承压宽度，避免拧紧时局部应力集中。板体轮廓在靠近喷油器一侧形成局部让位，既减少与进气歧管、燃油轨支架的干涉，也为套筒、扳手等工具留下操作空间。下部圆柱段与喷油器上部安装区域形成配合关系，其内径、同轴度和端面高度直接影响喷油器插入后的姿态。若筒段轴线偏斜，喷油器密封面会承受附加弯矩，长期运行后可能出现密封不均、微动磨损或燃油泄漏风险。

　　设计思路上，这类支座首先要确定安装基准。实际建模通常以缸盖结合面作为主基准，以喷油器轴线作为关键功能基准，再反向推导固定孔位置和板件轮廓。两个安装孔不宜简单对称布置，而应结合缸盖现有螺栓孔、凸台和冷却水道边界确定，保证孔边距、壁厚和扳手空间同时满足要求。上部板厚需要平衡刚性与重量：过薄会在燃油轨装配和发动机振动下产生翘曲，过厚则增加整机质量并可能挤占上方管路空间。下部筒状段长度则要覆盖喷油器定位区域，但不能干涉喷油器电接头和油轨接口，端部应设置合理倒角，便于装配导向。

　　在汽车改装与小批量试制场景中，该类零件常用于不同排量、不同喷射压力喷油器的跨平台适配。RS3喷油器流量、雾化特性和响应速度与原厂部件存在差异，安装位置稍有偏移就会影响油束与进气气流、活塞顶坑的匹配。因此三维设计不能只追求外观相似，而应把喷油器尖端伸入位置、喷射角度、压紧行程和密封间隙作为校核重点。装配状态下，支座上端面与紧固件之间需要形成稳定压紧路径，下部筒壁与喷油器肩部之间应避免硬接触造成卡滞，同时保证橡胶或金属密封件处于设计压缩量范围内。

　　外形尺寸与安装边界方面，上部异形板的外轮廓决定了其在狭窄气门室罩区域内的可布置性，圆弧侧通常面向空间受限的管路或线束，较直的一侧则贴近缸盖加工面，便于获得稳定支撑。两个孔的中心距需要与既有安装点位严格一致，孔直径按紧固件规格预留合理间隙，以补偿加工误差和热态错位。下部圆柱段外径不能过大，否则会与相邻喷油器、油轨固定卡箍发生碰撞；内径则要围绕喷油器配合公差设定，既要保证装配导向，又不能限制正常热膨胀。零件底部到板件下表面的高度属于关键边界尺寸，它影响喷油器压紧高度，若高度偏差过大，可能导致密封不足或装配顶死。

　　从工程建模过程看，先建立喷油器、缸盖局部安装面、燃油轨和紧固件的简化装配上下文，再做支座实体，可以显著减少后期干涉返工。板件上的开孔、圆角和过渡段应连续光顺，尤其是板与筒段交接处，需要设置加强圆角来分散振动应力；外露边缘则保留较小倒角，避免加工和装配时形成锐边。对于数控加工或增材制造，模型还应关注刀具可达性、支撑去除空间以及夹持基准；对于冲压或铣削方案，则要区分板厚区域和实体筒段的工艺可行性。

　　该结构的核心价值在于把高流量喷油器稳定约束在既定轴线上，使燃油喷射方向、密封压紧和拆装维护同时成立。设计时需要在有限的发动机舱空间内处理好多零件边界，让固定件既具备足够刚度，又不破坏原有燃油系统和缸盖周边布局。
