V型六缸内燃动力总成带传动配气结构

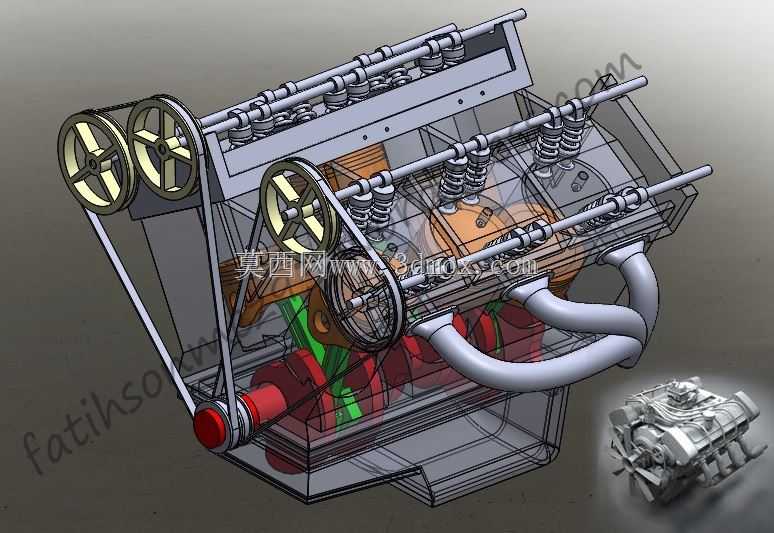

　　这套V型六缸内燃动力总成以两列气缸呈夹角布置为核心，完整呈现了从曲轴输出、活塞连杆往复运动、凸轮轴配气到前端带轮传动的整套机械关系，适合用于汽车动力舱布置校核、教学演示、机构运动分析以及相近排量动力装置的结构参考。模型没有停留在外壳外观层面，而是把缸体内部的曲轴、连杆、活塞、气门弹簧、凸轮轴和外部进气歧管、传动带轮等部件一并表达，能够直观看到燃烧压力如何通过活塞和连杆转化为曲轴旋转，也能观察凸轮轴如何按发火顺序控制气门开闭。

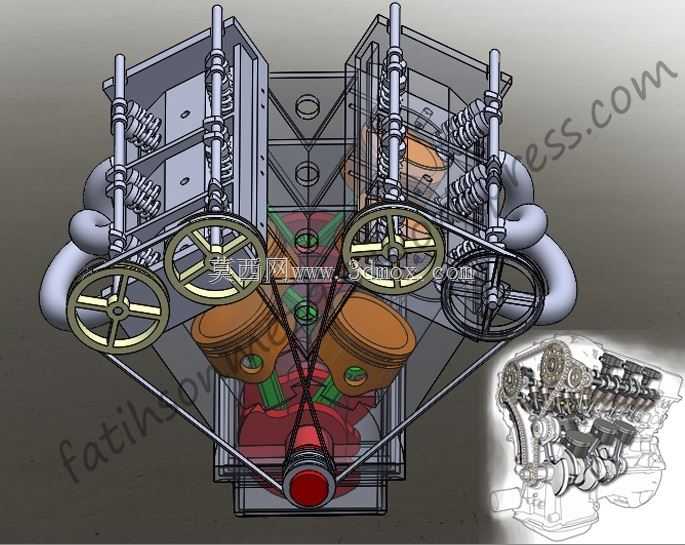

　　从实际用途看，这类六缸V型结构常见于乘用车、轻型商用车以及部分固定式动力设备。相比直列六缸，V6在轴向长度上更紧凑，便于横置或纵置平台布置，也有利于缩短动力舱；相比四缸机型，六缸工作重叠度更高，曲轴每转内做功次数更多，运转平顺性和后备动力表现更具优势。模型中两列缸盖上方均布置了凸轮轴及气门组件，弹簧、挺柱和摇臂类零件的相对位置清晰，可用于检查配气机构在运动过程中的空间干涉。前端带轮组通过传动带连接不同轴系，体现了附件驱动或正时驱动的布置思路，带轮包角、带体走向和张紧边界都可以作为前期方案讨论的依据。

　　设计思路上，V型缸体不仅要满足曲轴支承刚度，还要兼顾两列气缸的进排气路径、缸盖安装面、润滑通道和整机振动平衡。曲轴主轴颈与连杆轴颈的相位关系决定了活塞运动次序，连杆大头在曲轴箱内的摆动空间需要预留足够间隙；缸体下部的支承结构承担曲轴载荷，并向安装支座传递振动和扭矩。模型外侧的弯管构成进气汇集路径，管路走向避开了缸盖上部运动件和热区，同时考虑到歧管与缸盖进气口的对接方向。对于结构设计人员而言，这类模型的价值不在于单一零件尺寸，而在于理解总成级布局：哪些区域属于高温排气侧，哪些区域需要保留维修拆装空间，哪些支架会随发动机振动产生疲劳风险。

　　外形与安装边界方面，V6总成的宽度由两列气缸夹角和外部附件决定，高度则受缸盖、进气歧管、带轮护罩及安装支脚影响。若将其放入整车动力舱，需要校核曲轴中心线与变速器输入轴的同轴关系，还要确认发动机悬置点、转向系统、空调压缩机、发电机以及散热器风扇之间的间隙。带轮前端通常是拆装和维护频率较高的区域，模型中多轮系外伸布置提示设计者在整车前端留出皮带装拆、张紧轮调整和检修工具操作空间。缸体下方和两侧的轮廓则关系到底盘副车架、排气管路和油底壳离地间隙。

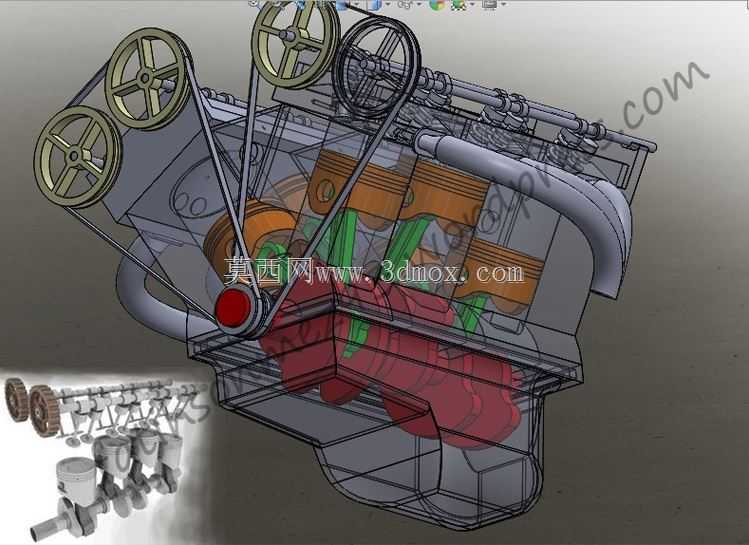

　　在三维建模工作中，该总成可作为运动机构装配练习对象：曲轴转动时，六个活塞按相位上下往复，连杆随曲轴销摆动，凸轮轴通过传动比关系驱动气门组件周期性动作。通过建立装配约束，可以检查活塞在上止点附近与气门的最小安全距离，也能评估皮带在带轮上的贴合状态。对于设备选型人员，模型提供了动力总成外形、附件方位和接口区域的直观参考；对于教学和方案评审场景，它能够把内燃机复杂的内部运动关系拆解为可见的结构层级，减少二维图纸理解成本。整体来看，该作品重点表达了V6发动机的机械构成、动力传递路径和舱内布置约束，适合作为动力总成结构认知、干涉检查和概念设计阶段的三维参考。
