民航涡扇航空发动机外涵机匣结构

　　这套航空发动机三维结构围绕民航客机短舱动力段展开，建模时最先处理的是进气整流罩这一外露曲面。罩体采用大曲率流线回转面，从前端唇口向后平滑扩径，再过渡到风扇段外涵机匣，曲面连续性直接影响来流附着状态。实际装机时，整流罩并非单纯外壳，它要把亚音速来流均匀导入风扇盘面，避免局部气流分离造成喘振裕度下降，因此轮廓控制比普通钣金罩壳严格得多，表面还要预留防冰引气管路、维护口盖和雷击导流条的安装位置。

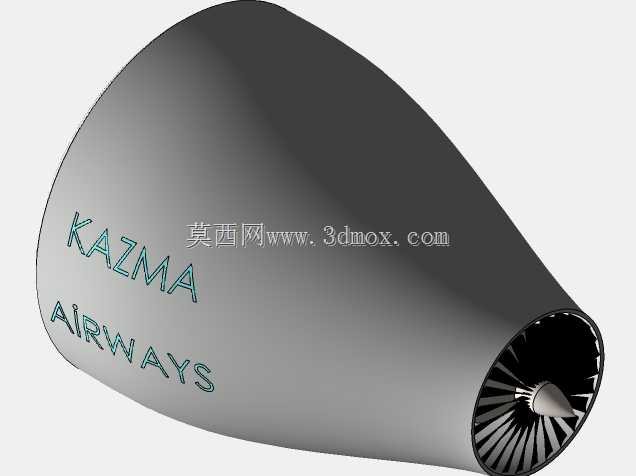

　　风扇段是整个模型的功能核心。前端可见多级宽弦风扇叶片，叶根沿轮盘周向均布，叶尖与机匣内壁之间保留叶尖间隙。这个间隙在工程上很矛盾：留大了会降低压气机效率、增大漏气损失，留小了又要考虑转子热膨胀、振动和离心伸长后的碰磨风险。建模时叶片不能只按视觉阵列处理，需要体现叶型沿高度的扭转变化、叶根榫头与轮盘的连接关系，以及中心进气锥的导流形态。进气锥把进入核心的气流分成内外涵两路，外涵气流沿机匣与核心机之间的环形通道向后喷出，提供涡扇发动机大部分巡航推力。

　　从应用场景看，这类结构主要用于民用运输机翼下吊挂动力装置，也可作为航空教学、维修培训和概念展示中的剖视对象。短舱发动机在飞机上不是孤立零件，安装边界要同时对接吊挂接头、燃油系统、滑油系统、引气系统、消防探测管路和反推机构。模型当前重点呈现的是前风扇与外罩部分，实际设计时后段还需衔接分流机匣、压气机、燃烧室、涡轮及尾喷管；外罩后端通常与反推衬套、吸音衬层和外涵喷口相连，因此机匣分段面、法兰环带和紧固件位置都要在数模中留出协调空间。

　　外形尺寸方面，大涵道比涡扇发动机的风扇直径往往达到两米以上，短舱外径随风扇级放大，吊挂点必须承受推力、重力、陀螺力矩和着陆冲击载荷。整流罩外形虽然看起来是简单锥筒，但其截面并非任意拉伸：唇口前缘要有足够钝度，兼顾侧风进气和地面低速吸气；罩面沿轴向的斜率需控制压力梯度，减少附面层增厚；下部还要考虑离地间隙，避免飞机俯仰或起落架压缩时短舱擦地。

　　结构设计思路上，机匣通常采用薄壁承力壳体加内部支撑环的组合方式。外壳承担气动整流和部分载荷传递，内环、支板和安装节负责把风扇模块、核心机模块与吊挂连接起来。风扇叶片在高转速下承受巨大离心力，叶根榫齿、轮盘轮缘和挡环都属于关键承载区域；机匣内壁则常设计可磨耗封严层，在轻微碰磨时保护叶片，同时维持较小间隙。模型中叶片与中心锥的装配关系，可用于检查旋转包络、维修拆装路径和周向干涉。

　　实际工程评审时，还要关注外来物吸入后的安全边界。风扇位于发动机最前端，鸟击、冰雹和跑道碎石都可能首先作用在叶片或唇口上，因此罩体厚度、叶片前缘强度和包容性机匣不能只按气动外形确定。短舱外部还需布置噪声抑制结构，风扇叶片通过进气道产生的单音噪声是民航降噪重点，内壁吸音衬层的面积、穿孔板厚度和蜂窝腔深度都会影响声学性能。

　　从三维建模角度看，该类作品适合用回转曲面、放样和圆周阵列完成主体，但真正有价值的是把气动外形与装配约束同时表达清楚：整流罩如何包裹风扇转子，叶片旋转时是否与静子支板干涉，机匣分缝在哪里打开维护，吊挂载荷如何传到核心承力框架。若后续细化，可继续补充反推格栅、外涵喷口、燃油喷嘴安装座和传感器接口，使前短舱从展示模型扩展为更完整的航空动力装置结构数模。
