家用整体厨房橱柜布局结构三维设计

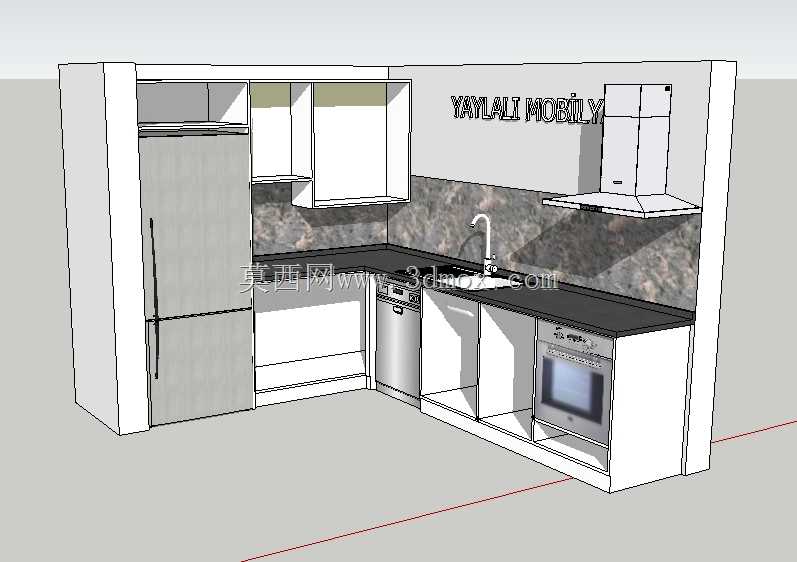

　　这套整体厨房橱柜的三维结构，围绕普通家庭一字型加转角的厨房空间展开，把冰箱、水槽、灶台、烟机、烤箱、洗碗机这些常用厨电和储物柜体整合在同一套布局里，做结构设计时首先要卡的就是墙面净宽和转角的避让关系。从模型呈现的布局看，左侧高柜嵌入双开门冰箱，高柜侧板要留出冰箱散热和开门的间隙，冰箱门体90度开启时不能磕碰相邻地柜的拉手，这一点在排布柜体顺序时就得提前把开门圆弧画进三维里校核。沿墙延伸的地柜依次安排洗碗机、水槽柜和灶台柜，水槽正上方靠窗或墙面的位置留出水龙头安装孔，冷热水角阀和下水管道的走向要在地柜背板上预留检修口，不能把管线封死在柜体里。

　　吊柜部分挂在墙面上方，底部距离操作台面的净高一般控制在便于取放物品又不碰头的范围，烟机正对着灶台安装，烟机底部到炉架的距离要兼顾吸烟效果和颠勺操作空间，模型里烟机和吊柜做了齐平处理，外观上形成连续的顶面线条。墙面的防溅背板用石材纹理表现，实际施工中这部分要和台面材质衔接，转角处的拼缝要避开频繁沾水的水槽正后方，减少渗漏隐患。

　　从功能分区的思路讲，这套橱柜遵循洗、切、炒的操作动线：从冰箱取料后到水槽清洗，再到台面备菜，最后到灶台烹饪，转角位置用来衔接两段地柜，转角柜内部可以布置拉篮来利用死角空间，避免物品堆积在最里侧难以取用。地柜的柜门和抽屉在模型里都按真实开合关系搭建，洗碗机和烤箱这类嵌入式电器的面板要和柜门饰面统一，电器四周的柜体侧板要承受电器满载时的重量，底板需加强或加承重横梁。

　　安装边界方面，整套橱柜靠墙布置，后背板紧贴墙面，地面要保证水平，地柜底部的可调脚用来校正地面高差，台面板搭在地柜上方并在靠墙处打胶密封。吊柜通过吊码固定在墙体上，砖墙和混凝土墙可以直接打膨胀螺栓，轻质隔墙则需要提前加固龙骨或加背板分散承重。水路接口集中在水槽柜下方，电路插座要避开灶台正上方的高温区，烤箱、洗碗机等大功率电器单独留插座并做漏电保护。

　　在三维建模过程中，把每一段柜体的标准模数、电器的外形尺寸、门板的分缝都逐一对应，能直接用来检查布局是否存在干涉：比如冰箱开门是否撞到吊柜、抽屉拉开是否和对面物体冲突、烟机烟道是否能顺吊顶排到室外。这套结构既适合家装设计师给业主展示厨房成品效果，也能拆成柜体加工图指导下料和现场安装，把储物、洗涤、烹饪、电器嵌入这些需求在有限的厨房面积里协调到位，减少后期返工。
