测地线穹顶多面体网格穹顶结构

　　该结构以球面为基础几何母型，通过测地线划分将连续曲面离散为大量三角形平面单元，形成近似球形的空间网格壳体。三角形单元沿球面经纬方向呈非均匀分布，靠近极点区域单元尺寸收缩，赤道附近单元展开面积增大，所有棱边均连接相邻三角形顶点，构成自稳定的空间桁架受力体系。这种划分方式避免了传统经纬网格在极点处杆件密集交汇的问题，使杆件规格趋于统一，节点连接角度变化范围可控，便于工厂预制与现场装配。

　　从工程应用看，这类穹顶结构常用于大跨度无柱空间，例如临时展馆、气象雷达罩、通信天线罩、仓储棚顶、户外营地建筑以及小型观测站围护结构。作为通讯或雷达设备外罩时，球面外形可降低风阻并减少积雪堆积，三角形网格则为透波面板提供稳定支撑；面板可根据使用环境选用金属蒙皮、复合材料板、膜材或透光板材，网格骨架承担主要荷载，面板承担围护与局部传力作用。

　　结构设计的核心在于球面细分逻辑。先确定球体半径与目标单元尺度，再通过多级细分生成顶点，顶点投影回球面后形成测地线网格。杆件长度并非完全一致，但经过细分频率控制后可归并为少数几种规格，降低加工与备料复杂度。节点处多根杆件以不同空间角度汇交，需采用球节点、冲压节点或螺栓盘式节点保证传力连续；若用于小型装置，也可将三角形面板直接折边连接，使面板自身参与整体受力。

　　安装边界方面，穹顶底部通常设置环形圈梁或多边形基础环，将斜向杆件传来的水平推力与竖向荷载传递至基础。球面曲率决定了底部环向拉力大小，半径越大、矢高越浅，环梁承受的水平作用越明显，因此基础锚固和环梁刚度不能按普通棚架简化处理。门洞、设备检修口或线缆通道开口会切断局部杆件，需要在开口周边设置加强框，并将内力重新分配至相邻网格，避免单根杆件应力集中。

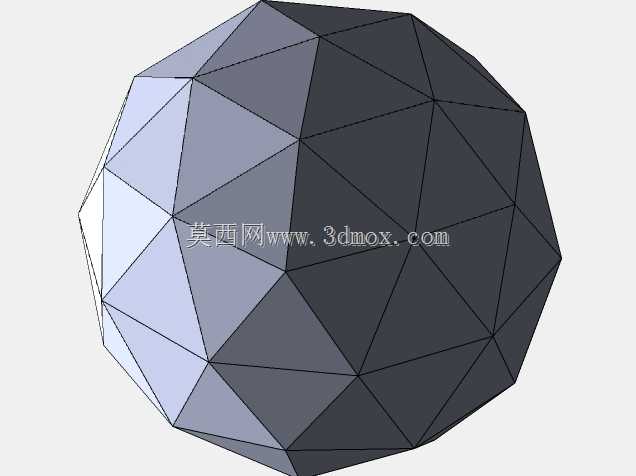

　　三维建模时应重点控制顶点共球、杆件中心线交汇和面板厚度方向偏移。若直接以三角形面替代杆件，需在结构深化阶段补充梁截面与节点实体；若用于钣金或板材加工，则要展开每个三角面并标注折弯、钻孔和搭接关系。模型中明暗不同的区域可用于区分面板分块、受力分区或装配批次，也便于检查网格连续性。整体外形没有突出的梁柱，风荷载沿球面平滑绕流，内部空间利用率高，适合需要开阔覆盖范围且现场拼装周期较短的工程场景。
