模块化色选式谷物分选分离设备结构

　　这套谷物分选分离结构，核心面向粮食收储、粮油加工、种子精选这类实际生产场景，解决传统谷物筛选仅能按粒径、比重分级，无法剔除霉变粒、异色杂质、异品种粮粒的痛点。在实际产线布局里，这类设备通常布置在初清筛、去石机之后，成品包装工序之前，既可以用于小麦、水稻、杂粮的商品化加工分选，也能用于种子繁育环节的纯度筛选，剔除带病变斑的种粒，保障发芽率与品种一致性。

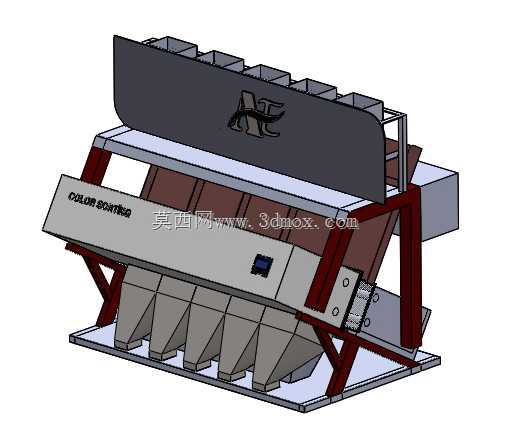

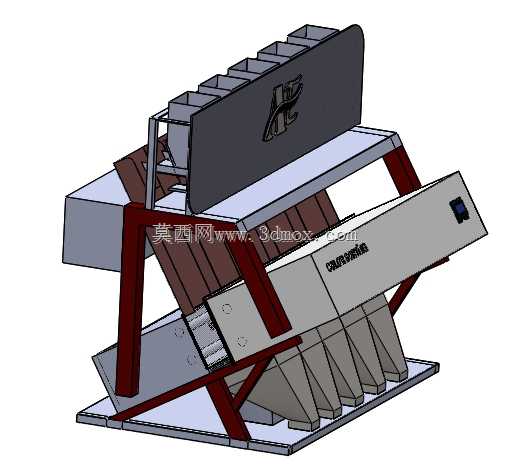

　　从结构设计逻辑来看，整体采用模块化倾斜式布局，进料段设置多级匀料滑槽，能让进入检测区的谷物形成均匀的单层料幕，避免颗粒堆叠导致光学检测漏判，这个倾斜角度是经过物料滑落速度测算确定的，既保证谷物在检测区有足够的停留时间被光学组件捕捉特征，又不会因为流速过慢影响处理效率。机架部分采用型钢焊接框架结构，斜向支撑的布置完全匹配料流走向的载荷分布，设备运行时的振动不会引发结构共振，安装时不需要额外做重型混凝土基础，只要地面平整度满足要求，通过底部的调节脚杯就能调平固定，整体安装边界宽度控制在1.8米以内，长度不超过2.2米，高度在1.9米左右，能适配大多数中小型粮食加工车间的现有工位布局，不需要对原有厂房管线做大规模改动。

　　功能实现上，设备上部的进料缓冲仓能暂存一定量的待分选物料，避免前端进料量波动直接影响分选精度，光学检测组件布置在料幕的侧方正对位置，能实时采集每一粒谷物的表面颜色特征，识别到异色颗粒、病变粒、杂质后，会触发对应位置的气嘴动作，将不合格物料吹入对应的异料出料槽，合格谷物则沿主滑槽流入合格品集料口。设备的出料段设置了多格分料通道，可根据分选需求设置不同的剔除档位，比如单独剔除霉变粒、单独剔除异品种粮、同时剔除重杂与轻杂，不需要额外更换结构件，只需要调整检测参数就能适配不同品类谷物的分选需求。

　　设计过程中充分考虑了不同谷物的物理特性差异，滑槽的表面粗糙度做了针对性处理，既能保证水稻、小麦这类表面相对粗糙的谷物顺畅滑落，也不会让油菜籽、小米这类小粒径颗粒出现飞溅卡料的问题。设备侧面预留了维护开口，日常清理光学镜头、检查气嘴状态、更换易损滑槽衬板时，不需要拆解整体机架，单人就能完成常规维护操作。走线全部沿机架内侧的线槽布置，避免粉尘堆积在管线表面，也能防止生产过程中物料散落碰损线缆。整个结构的受力点全部集中在下部的框架底座上，上部的检测仓、进料仓均采用轻量化的钣金折弯件制作，在保证结构刚度的前提下降低了整体自重，方便车间内的移位与安装调整。

　　在实际选型适配时，这种模块化结构可以根据处理量需求增减检测通道数量，不需要重新设计整体机架，单通道模块的安装接口做了统一标准化设计，扩展时只需要拼接对应模块、接通气路与检测线路就能完成扩容，适配从每小时处理几百公斤的小型加工点到每小时处理数吨的中型加工产线的不同需求。料流通道的所有转角位置都做了圆弧过渡处理，避免谷物在滑落过程中出现破碎率升高的问题，符合粮食加工环节的减损要求。
