粮油加工风选式水平清选设备

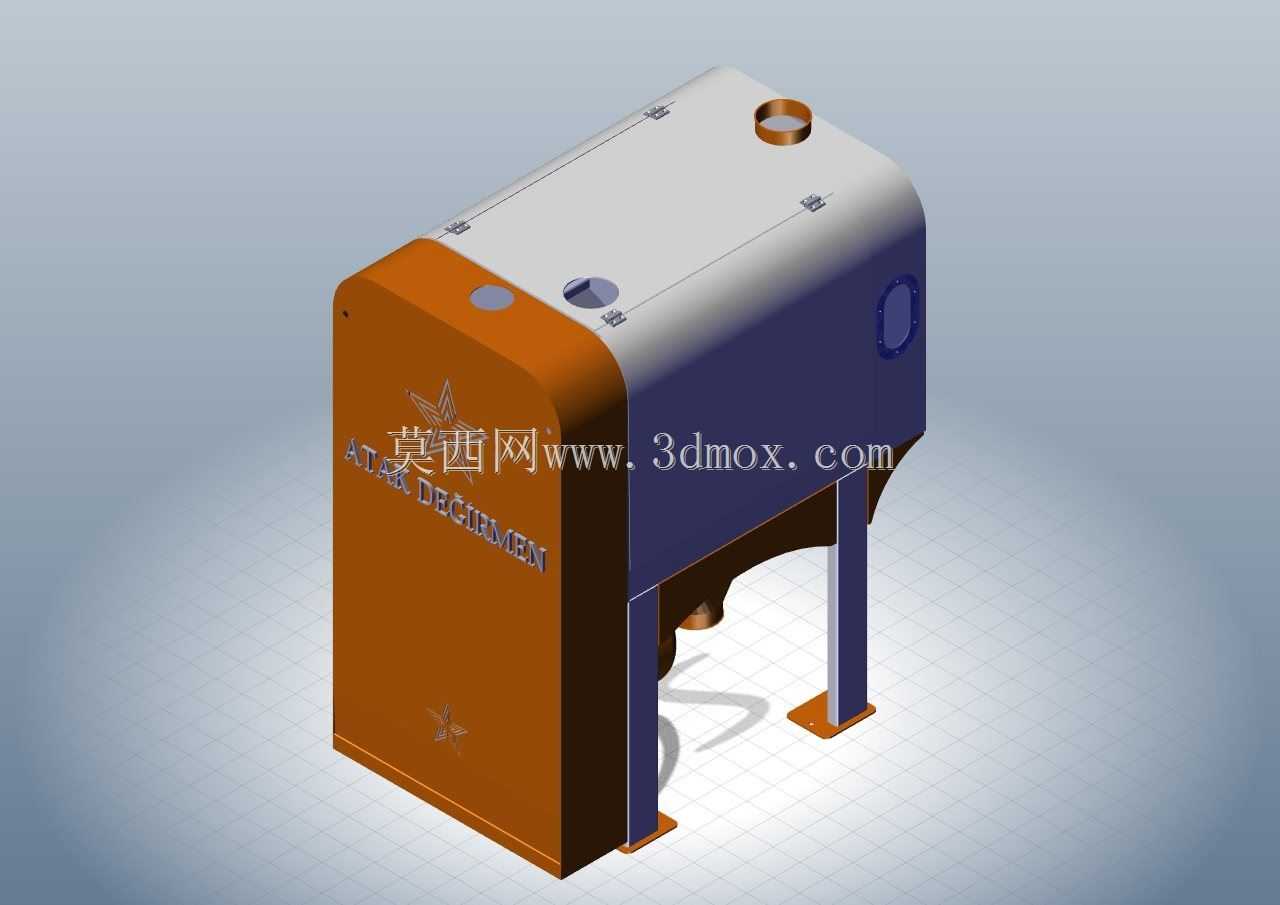

　　这套水平清选机的三维结构，面向粮油加工、杂粮清理、种子预处理工段的风选除杂需求搭建，整机采用卧式箱体搭配落地支腿的布局，在车间布置时不需要额外搭建高位操作平台，土建适配成本较低。设备主体腔体分为前侧进料分选段、中部沉降分离段与尾部排风段三个功能区域，外壳采用折弯钢板拼焊的箱体结构，前侧立面做了加厚封板设计，既可以承受风选作业时腔体内部的微负压载荷，也能隔绝作业过程中溢出的粉尘，避免车间扬尘。顶部预留的两个圆形接口分别对应轻杂出料与排风管路对接位置，现场安装时可以直接对接后续的除尘风网，不需要额外在箱体上开孔改造，接口的法兰边尺寸按照常规粮油除尘管路的通用规格设计，和车间现有风网的匹配度较高。

　　从实际作业逻辑来看，物料进入设备腔体后，水平方向的匀速气流会穿过物料下落的料幕，比重较轻的瘪粒、皮壳、灰尘、秸秆碎屑会被气流携带进入沉降区，比重合格的饱满籽粒则依靠自身重力下落至出料位置，完成轻重物料的分离。和立式垂直风选设备相比，水平风选的料幕展开宽度更大，物料在气流场中的停留时间更长，针对含杂率较高的小麦、稻谷、油菜籽、杂粮等物料，轻杂剔除的稳定性更好，也不容易出现合格籽粒被气流夹带误排的问题。腔体内部的风道做了渐扩式结构设计，气流从进风段进入沉降区后流速逐步降低，轻杂会在沉降区自动落入集料斗，气流则从顶部接口排出，风道内部没有复杂的异形挡料结构，日常清理残留物料时不需要拆解大量护板，维护作业的耗时更短。

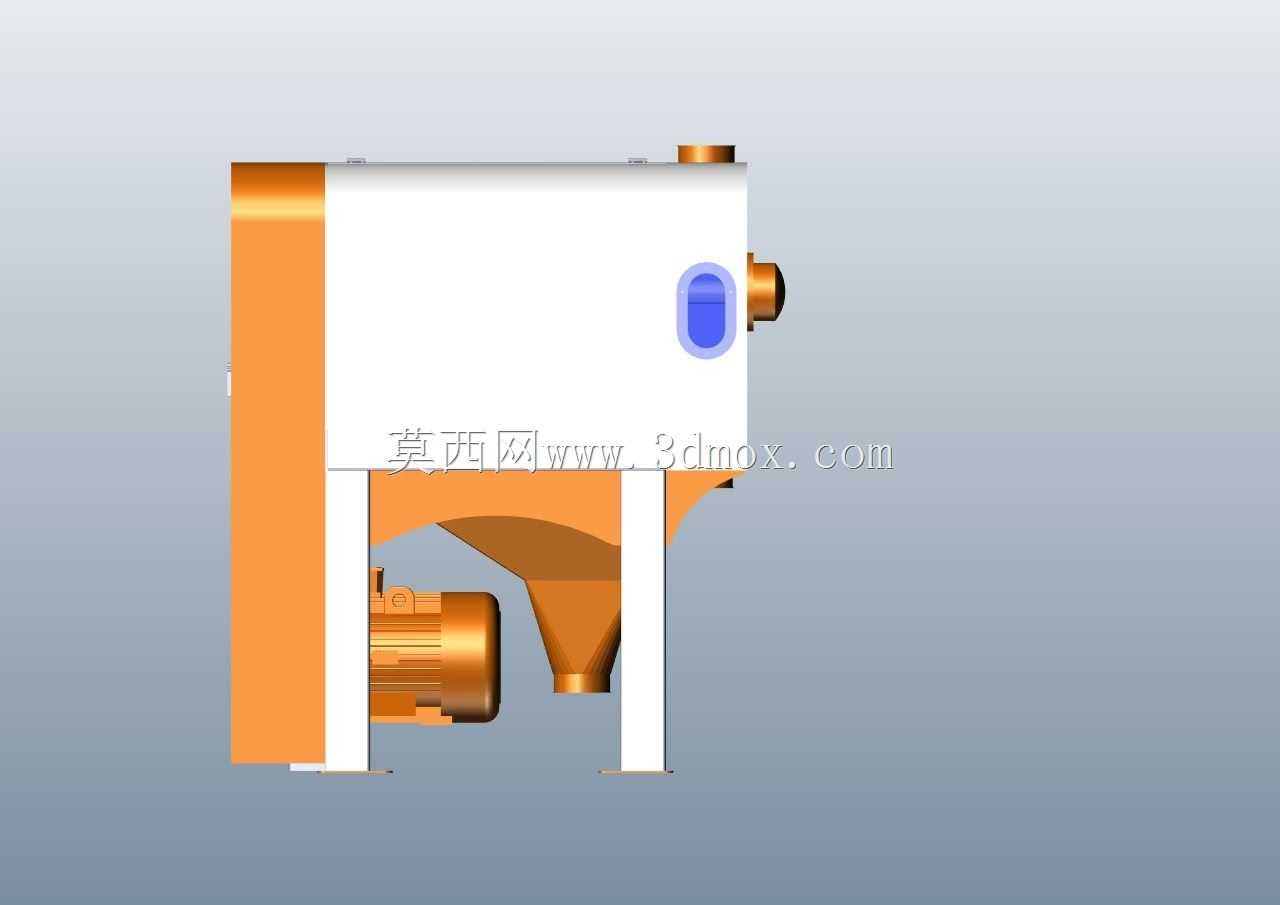

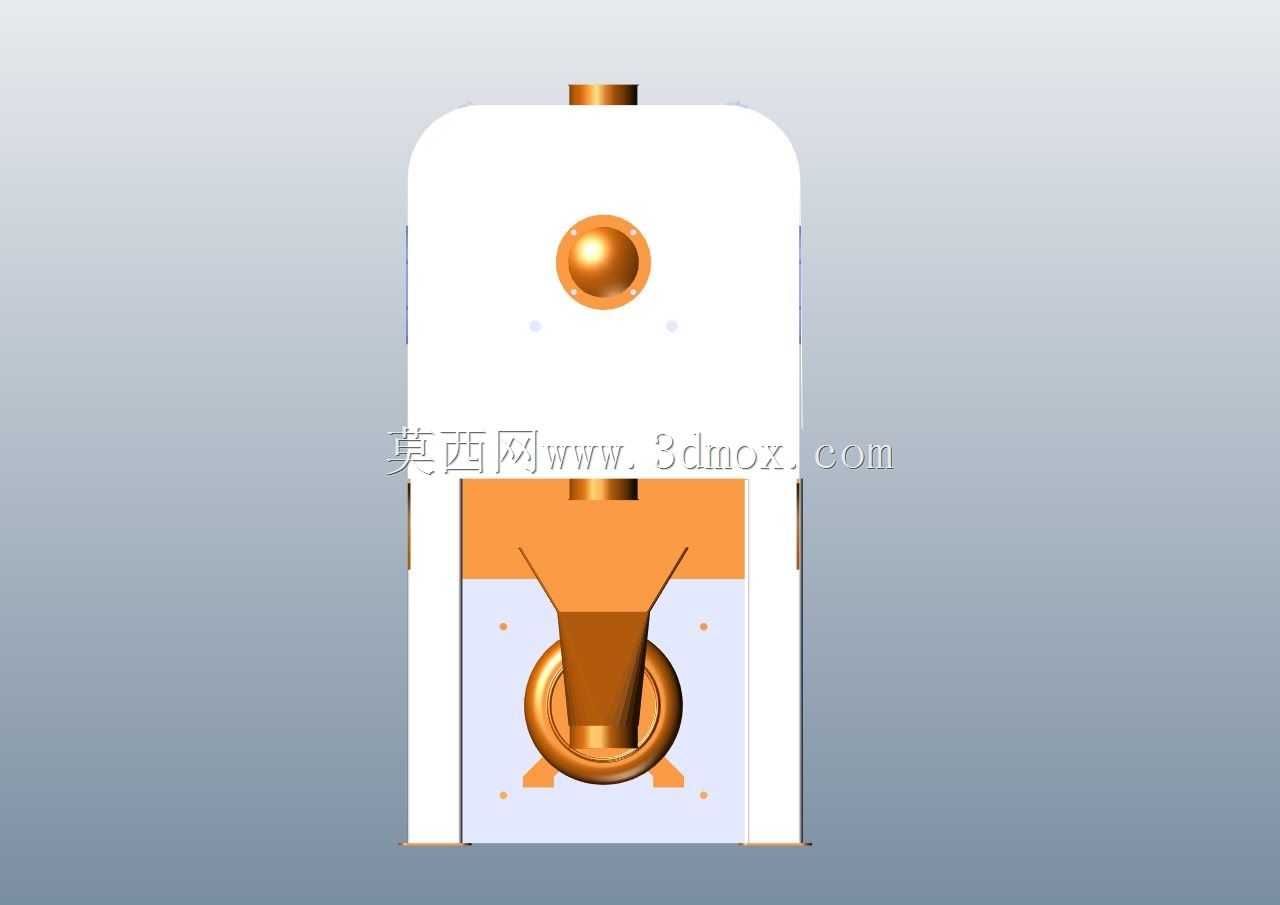

　　外形布局上，整机主体为近似长方体的封闭箱体，底部伸出两根独立的支撑支腿，支腿底部带有方形安装脚板，脚板上预留了地脚螺栓固定孔，现场就位后可以直接通过膨胀螺栓固定在混凝土地面上，设备运行时的振动幅度很小，不需要额外加装减震垫。支腿的高度留出了下方出料输送设备的安装空间，出料口下方可以直接布置刮板输送机、斗式提升机或者集料仓，物料依靠重力自流排出，不需要额外配置转料输送装置。整体占地面积控制在小型清理工段的适配范围内，设备侧边预留了检修门的安装位置，日常检查内部风道磨损、更换密封件时，操作人员可以直接从侧门进入作业，不需要攀爬至设备顶部。

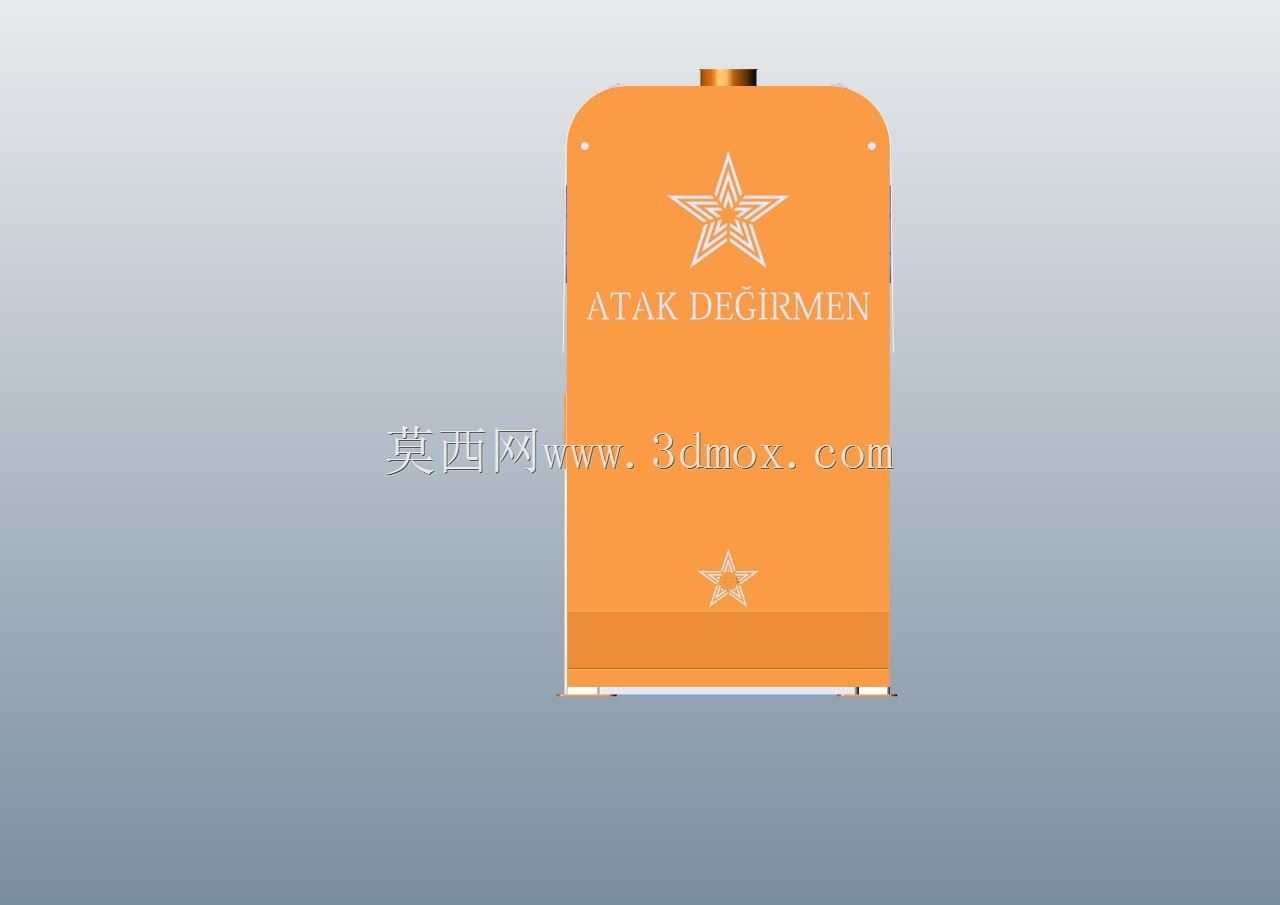

　　建模过程中对箱体的拼焊逻辑做了贴合实际加工的还原：外壳的每一块折弯板都保留了折弯圆角与焊接搭接边，支腿采用型钢焊接成型，顶部的管路接口做了翻边法兰结构，侧面的观察孔预留了透明视镜的安装位，生产过程中操作人员可以通过视镜直接观察内部料幕的分布状态，及时调整进风风量与进料速度。设备前侧立面的标识区域做了平整化处理，方便出厂时喷涂设备编号与参数标识，箱体边角位置全部做了圆弧过渡，既避免钢板锐边造成安装人员划伤，也能减少粉尘在边角位置的堆积。针对长期作业的耐磨需求，进料口与物料直接冲刷的内壁位置，结构上预留了衬板安装的冗余空间，后期使用时可以根据物料的磨损情况加装耐磨衬板，延长整机的服役周期。

　　在工段排布层面，这台风选设备可以布置在初清筛之后、比重去石机之前，先把物料中大部分轻质杂质去除，降低后续去石、研磨设备的负荷，也可以直接用在小型加工生产线的头道清理工位，单独完成物料的轻杂分离作业。整机的安装边界清晰，顶部管路接口距离地面的高度预留了风网管道的转弯空间，侧边和墙体之间只需要留出单人通行的检修距离即可，不需要预留超大的维护场地，对于老旧车间的技改扩容场景十分友好，不需要大幅调整现有生产线的排布就能完成设备加装。
