四旋翼小型航拍无人机结构设计

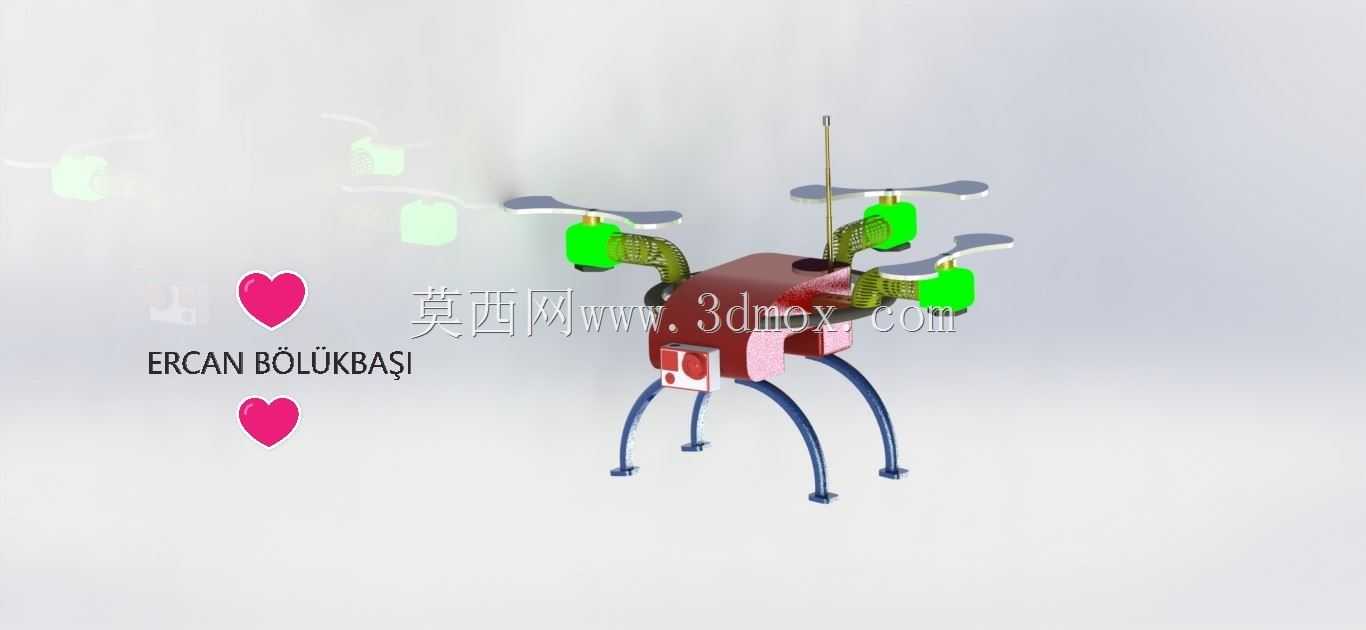

　　这套四旋翼小型无人机结构方案面向低空航拍、教学演示与轻型巡检场景展开，整机采用十字形四轴布局，核心承载部分为中部机身壳体，四个机臂从机身向四角对称延伸，末端布置动力组件，下方设置弧形起落架，用于起降缓冲和地面支撑。

　　从实际用途看，这类小型多旋翼飞行器适合在校园实训、室内外低空拍摄、场地巡查和结构原理验证中使用。与固定翼机型相比，四旋翼不需要跑道，能够垂直起降、悬停和小范围转向，对作业空间要求较低；与大型工业无人机相比，该结构更轻、装配关系更直观，便于理解电机、桨叶、机架和飞控安装位之间的配合关系。

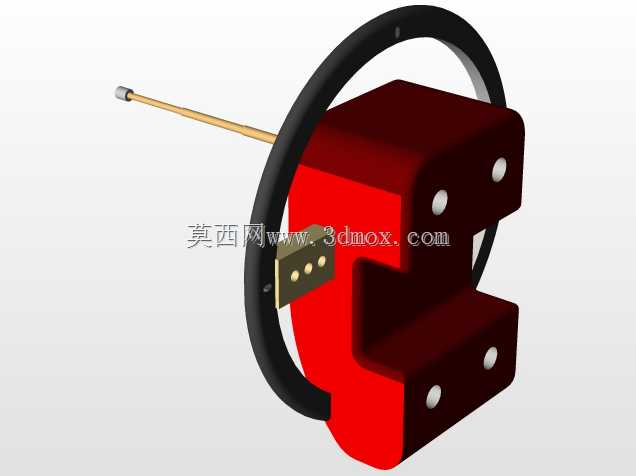

　　结构设计上，中部机身承担主要安装任务。机身内部需要预留飞控板、电池、接收机、电调或走线空间，外壳则通过分块造型形成上盖、侧盖和下部支撑区域。建模时应重点控制机身内腔与外部接口的关系：电池仓位置宜靠近整机重心，避免偏置导致姿态控制负担增加；飞控安装面应保持平整，并尽量位于几何中心附近；线缆从机臂进入机身时需要留出过线通道，防止装配后线材被壳体挤压。

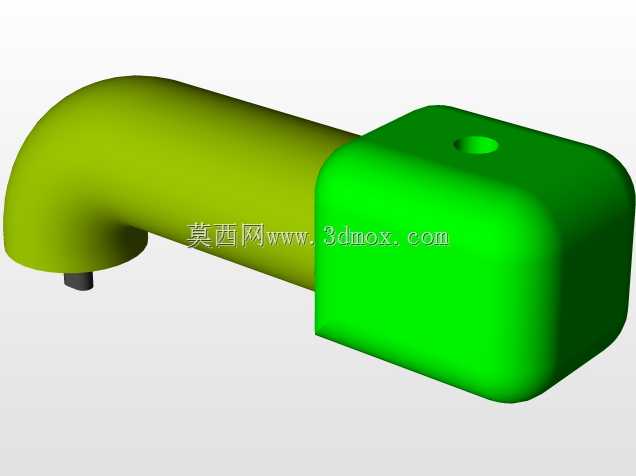

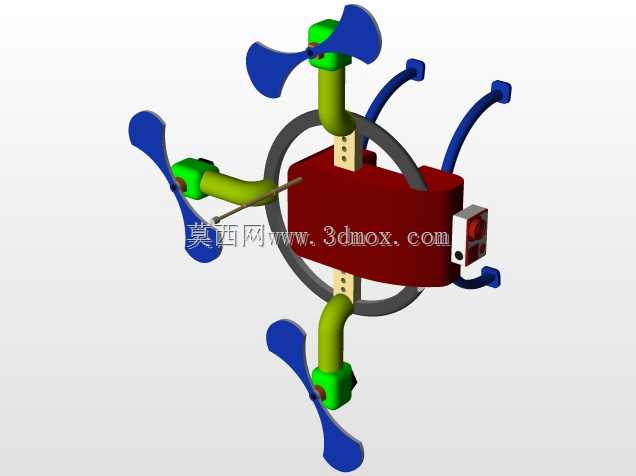

　　四个机臂采用对称布置，臂端电机座用于安装无刷电机，上方配合两叶螺旋桨形成升力单元。相邻旋翼的旋转方向通常按对角同向、相邻反向的方式配置，以抵消反扭力矩。桨叶在模型中表现为细长翼型件，设计时需要关注桨尖回转范围，机身、天线和外接载荷不得侵入桨盘平面。机臂长度不仅决定轴距，也直接影响桨叶间距和姿态响应：轴距较大时，飞行稳定性和抗扰能力通常更好，但机臂弯矩增加；轴距较小时，整机更灵活，但桨间气流干扰更明显。

　　起落架采用四根弧形支腿形式，从机身下部向外侧展开，底端形成支撑点。该结构的优势在于落地时支腿可产生一定弹性变形，吸收冲击载荷，同时把机身抬离地面，保护下方相机、电池或传感器。支腿外扩角度需要兼顾支撑稳定性与外形尺寸：跨距过小容易侧翻，跨距过大则会增加整机宽度，并可能在低空作业时碰到障碍物。支腿底端可设置小面积脚垫，以增大接触面积，减少在硬质地面滑移。

　　外形尺寸与安装边界方面，整机边界主要由旋翼旋转直径、机臂展开宽度、起落架跨距和顶部天线高度共同决定。进行总装校核时，应先建立旋翼旋转包络体，检查桨叶与电机座、机臂、天线之间的最小间隙；再检查机身内部电池和电路板的拆装路径，保证维护时不需要大面积拆解机架；最后核对起落架着地状态，确认机身底面与地面之间留有足够高度。

　　从建模流程看，可先按轴距确定四个电机中心，再由电机中心反推机臂长度和机身轮廓。机身壳体适合采用薄壁实体加局部加强筋的方式处理，电机座区域需要增加壁厚或设置加强结构，因为该位置持续承受振动和拉力。机臂与机身连接处是关键受力部位，螺钉柱、卡扣或嵌件位置都应在三维结构中明确表达，避免只做外观而忽略装配可行性。

　　动力组件的布置也影响结构细节。电机轴线应尽量垂直于机臂安装面，若安装面倾斜，会造成拉力方向偏离，增加飞控补偿难度。螺旋桨与电机轴之间需要保留锁紧空间，桨夹下方不能与机臂表面干涉。顶部天线属于细长件，建模时应表现其安装座和高度边界，实际装配中还要避免天线过度靠近动力线，以降低电磁干扰风险。

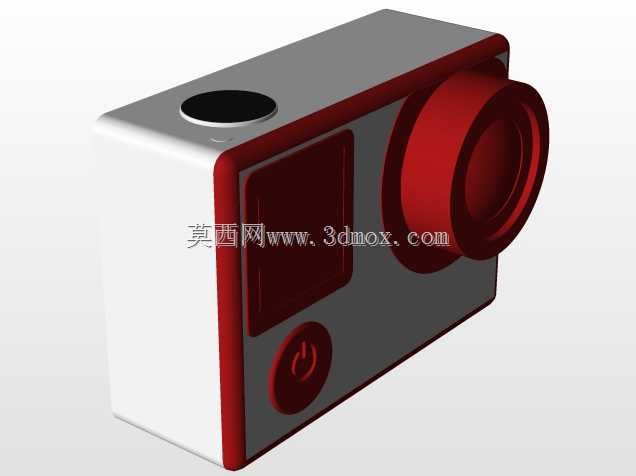

　　整机重心控制是设计重点。电池通常是质量较大的部件，其安装位置应尽量靠近四轴几何中心，并在竖直方向上靠近旋翼平面。重心过高会降低姿态稳定性，重心过低虽然可增加悬停安定性，但起落架高度和地面效应也会受到影响。对于挂载小型相机的方案，还应在机头下方预留载荷接口，并重新核算重心偏移。

　　在工程表达上，该模型不仅要呈现外观，还应体现可装配性：机臂与机身可拆或固定的连接方式、电机座螺钉孔位、壳体拼合面、起落架安装根部、电池仓开口和内部走线槽都应清楚。通过这些结构细节，可以把概念造型转化为能够用于结构讨论、3D打印验证或教学加工的无人机机架方案。
