PulsarlubeE自动润滑脂分配器结构设计

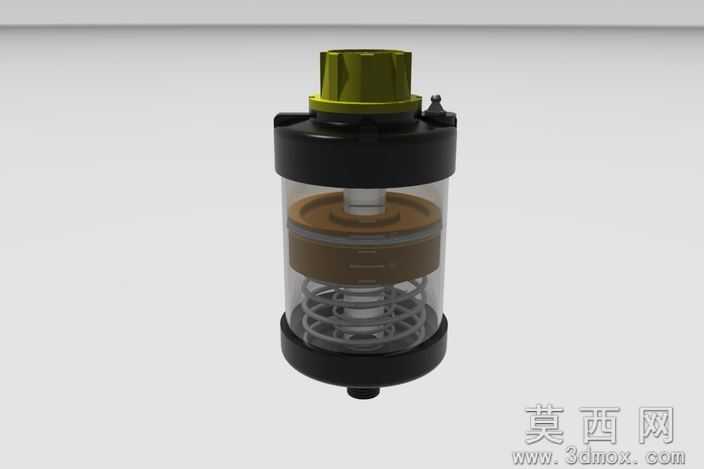

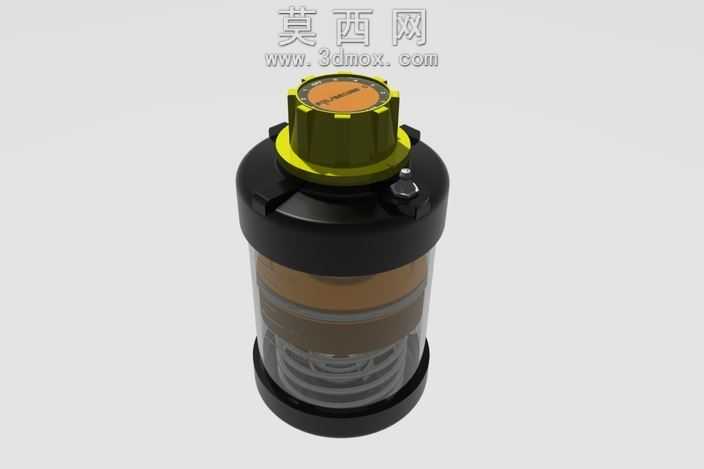

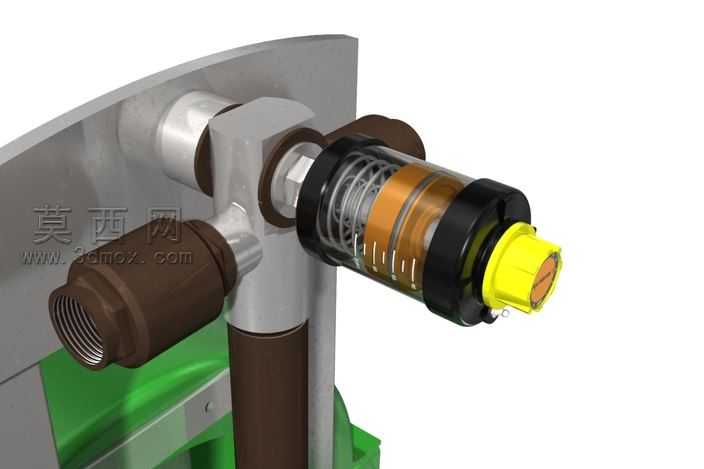

本作品为Pulsarlube E型自动润滑脂分配器的三维建模设计成果，建模阶段依托参数化三维设计软件完成全结构1:1比例复刻，首先对产品的整体轮廓进行基准定位，依次完成顶部调节旋钮、端盖锁紧结构、透明储脂筒体、底部基座以及内部弹簧推送组件的独立建模，各部件的装配间隙严格按照实物的公差标准进行约束，确保整体装配关系符合实际产品的运动逻辑。渲染阶段针对不同部件的材质特性进行了精细化材质编辑：顶部调节旋钮采用哑光工程塑料材质，调整了表面粗糙度与漫反射参数还原工程塑料的磨砂质感；锁紧端盖采用黑色硬质尼龙材质，添加了细微的表面颗粒纹理提升真实感；中部储脂筒体采用高透明PC材质，设置了合适的折射率与透光参数，可清晰呈现内部储脂腔与弹簧推送结构的形态；内部弹簧采用金属弹簧钢材质，还原了金属表面的冷调光泽与细微反光特性；底部基座采用与端盖一致的黑色工程塑料材质，保证整体外观的材质统一性。结构设计上，该分配器采用弹簧驱动的活塞式供脂结构，顶部旋钮用于调节润滑脂的供给速率，侧部的小型注油/排气阀用于初始安装时的排气操作，透明筒体可直观观察内部润滑脂的剩余存量，无需拆卸设备即可掌握润滑状态，整体结构紧凑，适配各类工业设备的单点自动润滑场景。建模过程中对内部的活塞密封结构、弹簧的预压缩行程、旋钮的档位卡位结构都进行了细节还原，既保证了外观的高度仿真，也完整呈现了产品的内部工作原理，可用于产品展示、安装教学以及配套设备的装配模拟使用。
