双筒卷边平板式工业铰链结构设计

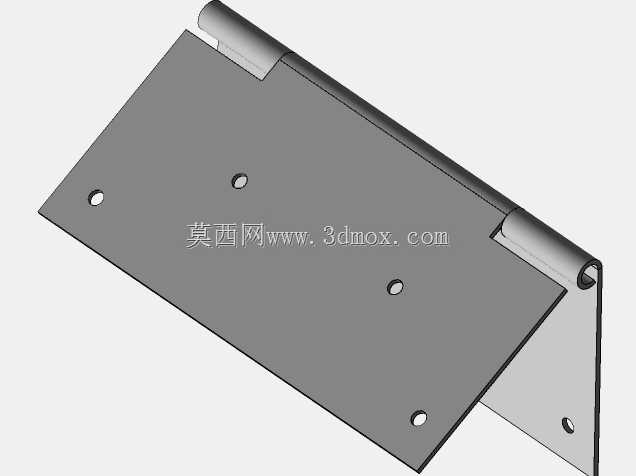

　　这款双筒卷边平板铰链的结构设计，最初是针对工业柜体、设备防护门的高频开合场景做的优化，日常在车间的电气柜、设备检修门、小型工装防护挡板上都能见到这类结构的应用，它的核心作用是实现两个相对转动部件的铰接连接，让门板能够绕固定轴完成0到180度范围内的平稳开合，同时承担门板挂载时的剪切与拉压载荷。

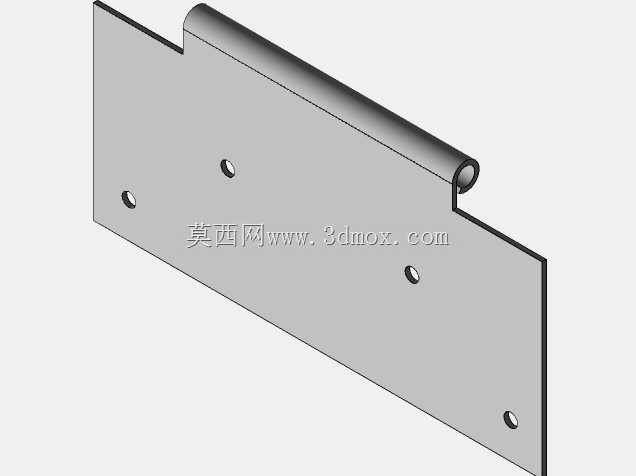

　　从结构细节来看，主体采用平直冷轧钢板作为基座，板身做了等距排布的安装孔位，孔位的中心距是按照常规工业柜体的安装螺柱间距做的匹配，安装时不需要额外对柜体安装面做二次打孔适配，直接用对应规格的螺栓穿过孔位锁紧即可，板身的厚度经过载荷校核，能够承载常规厚度钢制门板的自重，不会在长期开合后出现板身弯折变形的问题。两端的卷边筒是整板一体卷制而成，没有额外的焊接接缝，相比焊接式的筒状结构，一体卷制的筒身同轴度更好，穿入转轴后不会出现卡滞、偏磨的问题，卷边的内径公差控制在转轴直径的间隙配合范围内，既保证转动时的顺滑度，又不会因为间隙过大导致门板开合时出现旷量晃动。

　　设计过程中最先考虑的是安装边界的适配性，整个铰链的平板部分完全贴合安装面，没有向外突出的多余结构，不会和门板边缘的密封胶条、柜体边框的加强筋产生干涉，卷边筒的突出高度刚好匹配门板与柜体之间的预留间隙，安装后门板闭合时能够完全贴合柜体密封面，不会出现缝隙过大导致的防护等级下降问题。板身上的安装孔做了沉头处理，螺栓锁紧后螺帽完全沉入板面以下，不会突出板面刮蹭门板或者操作人员的衣物，也不会影响门板闭合时的贴合度。

　　在实际使用场景里，这类铰链不需要额外添加润滑结构，卷边筒和转轴之间的配合间隙能够留存少量润滑脂，长期使用也不会出现锈蚀卡滞的问题，相比外露式的合页结构，它的平板基座完全覆盖安装接触面，能够分散螺栓锁紧时的压应力，避免薄钢板柜体因为局部压应力过大出现板面凹陷的问题。针对不同的安装场景，孔位的排布做了对称设计，不管是左开门还是右开门都可以通用安装，不需要单独区分左右铰链型号，能够减少备件的储备种类，降低车间的运维配件成本。

　　转动结构的设计上，卷边筒的端部做了微小的圆角处理，和配套的转轴垫片接触时不会出现锐角刮磨，长期开合转动也不会磨坏垫片导致转轴窜动，平板部分的边缘做了去毛刺处理，安装过程中不会划伤操作人员的手部，也不会在门板开合时刮蹭柜体表面的喷涂层。整个结构没有多余的复杂零件，加工工艺只需要板材下料、冲孔、卷边、表面处理几个常规五金加工工序就可以完成，加工成本低，批量生产时的良率容易控制，适合作为通用五金配件在各类工业设备、柜体结构上批量使用。

　　在载荷传递的设计上，当门板挂载在铰链上时，自重产生的载荷会通过平板部分均匀传递到各个安装螺栓上，不会出现单个螺栓受力过大的情况，卷边筒的位置设置在平板的同侧边缘，转动时的力臂长度经过优化，开关门时的操作力比较适中，不会因为力臂过短导致开关门费力，也不会因为力臂过长导致铰链受力过大产生变形。针对户外使用的场景，整个结构没有容易积水的凹槽，表面做防锈处理后能够适应潮湿、多粉尘的车间或者户外环境，不会因为积灰积水导致铰链锈蚀失效。
