扩口式管路连接密封接头结构设计

　　该结构件属于流体管路系统中的终端连接密封部件，主要应用在低压气动回路、小型通风管路、声学测试导声管路的终端对接场景中，日常在小型实验设备气路、桌面级通风装置、声学检测工装的管路布设环节经常会用到这类接头。从实际使用场景来看，这类接头需要承担管路对接后的定位、密封以及管路端口的过渡导流作用，避免管路端口直角转折带来的流阻突变，同时也能抵消部分管路安装时的同轴度偏差，降低管路对接处的应力集中。

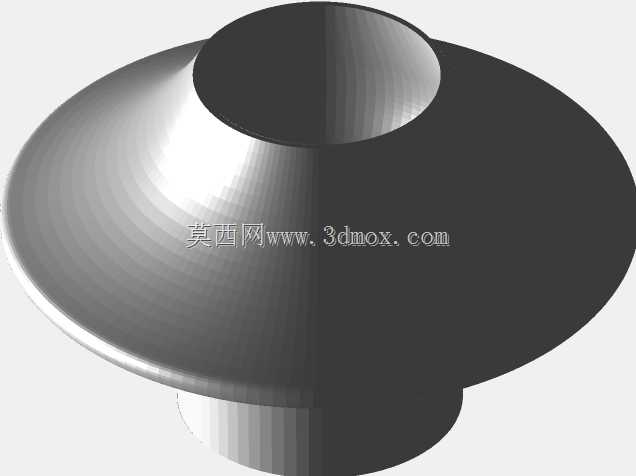

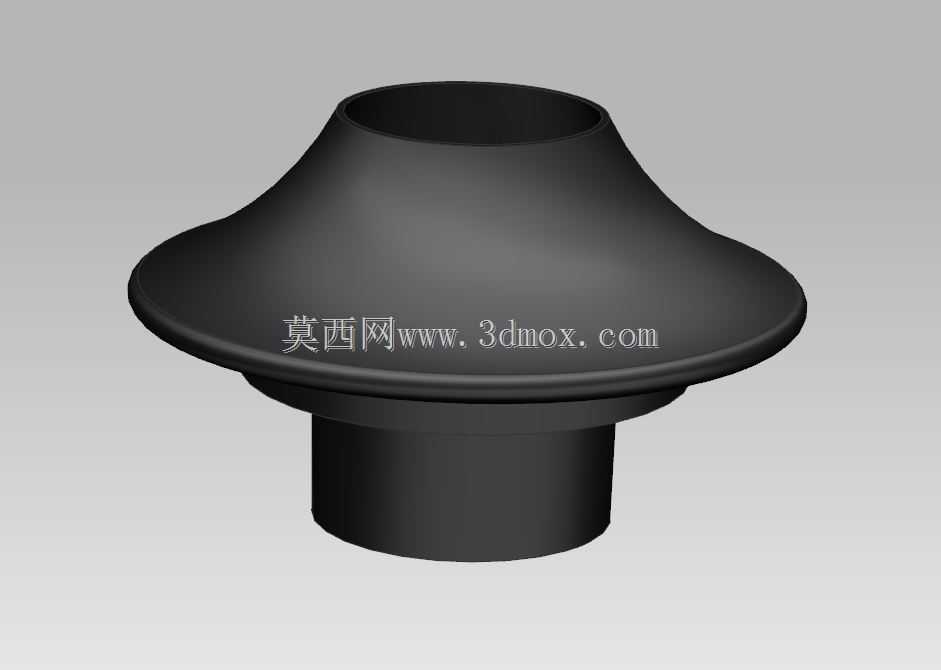

　　从结构设计逻辑来看，整个零件采用一体成型的回转体结构，没有额外的拼接装配部件，下部为等直径的圆柱插接段，这部分的外径尺寸与对接管路的内径采用间隙配合设计，插接深度根据常规软管的套接长度设定，能够保证插接后软管有足够的套接接触面积，配合卡箍或者扎带固定后不会出现松脱。插接段上方设置了一圈凸起的限位挡边，挡边的外径大于插接段外径，安装时可以抵住对接管路的端面，控制插接段的插入深度，避免插接过度导致管路内部被顶堵，同时挡边也能作为密封面的支撑结构，当管路套接到位后，挡边端面可以抵住管路切口，减少接口处的泄漏缝隙。

　　挡边向上延伸的部分为平滑过渡的扩口导流段，这部分的型面采用连续的圆弧曲面过渡，从挡边位置开始向外向上逐渐扩张，到最大外径位置后再向内平滑收窄到顶部的接口直径，整个曲面没有尖锐的棱角转折，一方面可以降低流体经过接头位置时的局部阻力，减少气流在接口位置形成的涡流噪音，这也是该结构适配声学相关管路的核心设计点——平滑的流道可以避免气流扰动产生额外的杂声，保证声信号在管路内传输的保真度；另一方面这种外扩的伞状结构可以作为安装限位面，当接头从安装面板的开孔位置穿入时，扩口段的最大外径大于面板开孔直径，能够直接卡在面板外侧，不需要额外设计法兰安装边或者固定卡扣，简化了安装步骤，只需要从面板内侧将插接段穿出，外侧扩口面自然贴合面板表面，配合内侧的固定螺母或者卡圈就可以完成接头在面板上的固定，安装边界只需要预留对应扩口最大外径的平面空间即可，不需要额外的安装孔位，对安装空间的要求极低。

　　顶部的接口为等直径的直通管口，和下部插接段保持同轴设计，管口边缘做了小圆角钝化处理，避免锐边割伤对接的软管或者操作人员的手部，同时圆角处理也能方便上部管路的套接安装，不需要刻意对准就可以顺着圆角将管路套入接口。整个零件的壁厚采用均匀化设计，所有位置的壁厚偏差控制在合理范围内，不管是采用注塑成型还是机加工成型都能保证加工工艺性，不会出现壁厚突变导致的缩孔、应力集中问题。从安装适配性来看，该接头可以适配两种安装方式，一种是直接串接在两段同内径或者异径的软管之间，作为管路的过渡扩径接头使用，另一种是作为面板安装式的穿板接头，将设备内部管路和外部管路通过面板实现连通，两种安装场景下都不需要额外的密封垫片，依靠软管套接后的抱紧力以及挡边的端面贴合就可以实现低压场景下的密封要求，适合工作压力不高的气路、通风、声传导管路使用。

　　在实际选型适配时，需要重点核对下部插接段的外径和对接软管的内径匹配度，同时确认扩口段的最大外径是否满足安装面板的开孔避让要求，顶部接口的直径根据对接的上部管路尺寸匹配即可，因为整个流道是平滑过渡的，即使上下接口存在一定的直径差，也不会出现明显的流阻陡增问题。另外这种一体结构的接头没有活动部件，日常使用中基本不需要维护，只要安装时套接到位、固定牢靠，就可以长期稳定工作，不会出现结构失效问题，相比拼接式的接头，减少了密封件老化失效的风险，在对可靠性有一定要求、维护不便的安装场景下有更好的适配性。
