NEMA17规格步进电机三维结构设计

　　在桌面级3D打印机、小型数控雕刻机、自动化点胶工位这类对安装空间有严格限制的轻载传动场景里，NEMA17规格的步进电机一直是应用占比极高的执行元件，这类场景往往不需要过大的输出扭矩，但对安装定位精度、机身轴向长度、接线端布局有非常明确的边界要求，本次建模的这款42系列步进电机，就是针对这类紧凑安装场景做的结构还原。从实际选型使用的角度看，这类电机的安装法兰遵循NEMA17标准的安装孔位规范，法兰端面四个安装孔呈正方形分布，孔中心距为31mm，单孔直径适配M3规格的安装螺丝，输出轴为中心单出轴结构，轴径5mm，轴端做了平面铣边处理，方便配套同步轮、联轴器的时候做径向锁紧，避免传动过程中出现打滑丢步的问题。

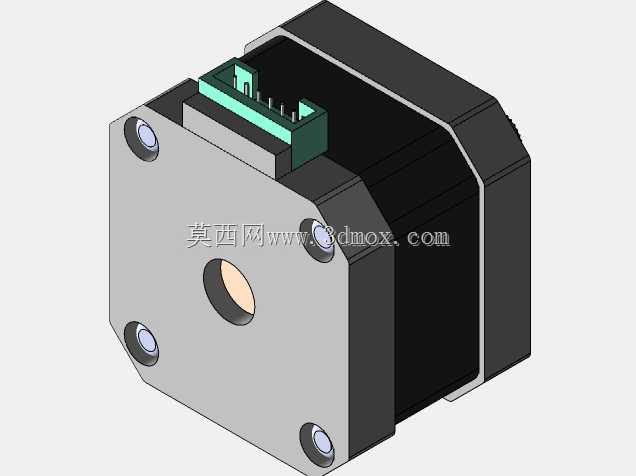

　　建模过程中没有做过度的简化省略，前端盖的轴承安装位、定子绕组的外包塑结构、后端的接线插座都做了1:1的结构还原，接线端采用侧插式的针座布局，针脚定义对应两相四线的接线逻辑，插座的凸起限位结构也做了还原，能直观体现接线时的插接方向，避免实际装配时出现插反的问题。从结构设计的逻辑来看，这类步进电机的机身采用方形叠片定子结构，相比圆形机身的同规格电机，方形外壳在安装时能更好地贴合安装面，不需要额外做防转定位，靠四个角的安装螺丝就能完成完全固定，机身的叠片层压结构在模型上通过分段的端面细节做了体现，能直观区分定子铁芯与前后端盖的材质分界。实际应用中，这类电机的轴向长度直接对应输出扭矩的大小，本次建模的机身长度属于常规40mm左右的通用规格，

　　适配绝大多数轻载传动的扭矩需求，既不会因为机身过长挤占设备内部的走线空间，也不会因为扭矩不足导致传动丢步。在做设备整体布局设计的时候，这个模型可以直接导入装配体中做干涉检查，尤其是接线端的侧出布局，能提前预判线束弯折的空间是否足够，避免实际装机时出现插座被结构件挡住、插头无法插接的问题。很多新手工程师在做小型设备选型的时候，往往只关注电机的扭矩参数，忽略安装边界的细节，比如前端盖的凸台直径、输出轴的伸出长度、接线座的突出高度，这些细节如果在建模阶段没有准确还原，很容易在实际装配时出现干涉，比如同步轮和安装板摩擦、插头和机身旁边的导轨座碰擦这类问题，这款模型把这些容易被忽略的安装边界细节都做了准确还原，

　　前端盖的定位凸台直径做了精准的尺寸还原，刚好适配安装板上的定位沉孔，输出轴的伸出长度也符合通用规格，配套常见的5mm内孔同步轮、联轴器时，轴端的固定顶丝位置刚好能完全锁紧，不会出现顶丝压在轴端圆角上、锁不紧的问题。从结构细节来看，电机外壳的表面做了哑光黑的喷塑质感还原，前后端盖采用镀锌钢板的金属质感区分，接线座的绿色塑壳、内部的金属插针都做了分色处理，在做装配演示、设备渲染的时候能直接使用，不需要再额外做材质调整。另外，模型上的四个安装沉孔深度也做了准确还原，选用M3*6的安装螺丝时，螺丝拧入后不会顶到电机内部的定子结构，也不会因为螺丝长度不够导致固定不牢，这些细节都是实际装机过程中反复验证过的尺寸规范，建模时完全按照行业通用的安装尺寸做了还原，不需要使用者再反复核对安装孔的深度参数。在小型自动化设备的传动布局里，这类电机往往和同步带、T型丝杆、滚珠丝杆直接配套使用，模型的输出轴中心高和法兰端面的垂直度也做了结构上的基准还原，导入装配体后可以直接把法兰面作为装配基准面，和设备的安装板做重合配合，输出轴的中心轴线可以直接和传动部件的旋转轴线做同轴配合，不需要额外调整基准位置，能大幅提升装配建模的效率。
