带风刀组的网带式干燥输送设备结构

　　这套带风刀组的网带式干燥输送结构，主要面向食品加工、表面处理、轻工包装等产线的连续式在线干燥工序，常见于果蔬清洗后表面除水、五金零件电镀后风干、包装容器灌装前除潮等场景，可直接嵌入现有连续生产流水线，替代传统的静置烘干工位，大幅压缩工序间的等待时长，提升整线流转效率。设备主体采用不锈钢方管焊接机架，底部配置四个带刹车的万向脚轮，单轮额定承载80kg，机架整体高度可根据对接产线的高度差做±50mm的调节，适配多数常规皮带线、滚筒线的对接高度，安装时无需额外做地基预埋，仅需调整脚轮刹车即可完成工位固定，适合柔性产线的快速布局调整。输送段采用食品级聚酯网带作为承载载体，网带开孔率控制在65%左右，既保证上下气流的贯通性，

　　又能避免小尺寸物料从网孔掉落，网带宽度为400mm，有效输送长度1200mm，额定输送速度可在0.1-0.5m/s范围内无级调节，可根据不同物料的干燥时长要求匹配对应输送速度，保证物料在干燥段的停留时间满足工艺要求。网带的驱动端采用侧装式减速电机直连驱动辊，驱动辊表面包胶增加摩擦力，避免网带运行中出现打滑偏移，从动端配置张紧调节机构，可通过两侧的调节螺栓调整网带张紧度，补偿网带长期运行产生的蠕变伸长，张紧行程为30mm，日常维护时无需拆解机架即可完成张紧调整。干燥功能段沿输送方向依次布置三组不锈钢风刀，风刀出风口宽度可在0.5-2mm范围内调节，单组风刀的覆盖宽度与网带宽度一致，风刀通过顶部的弯管支架固定在机架上方，

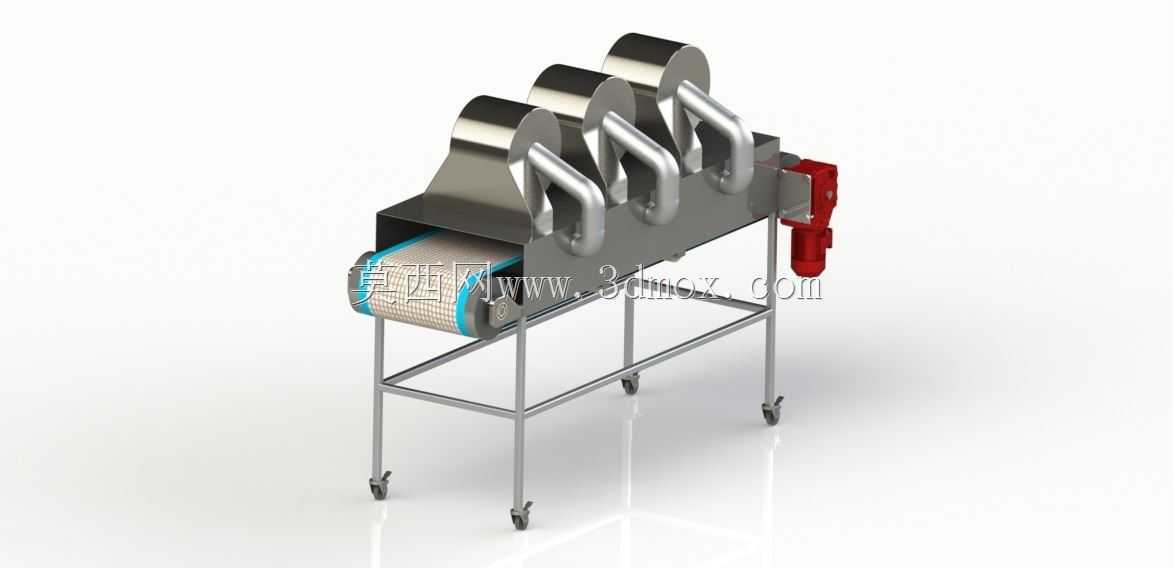

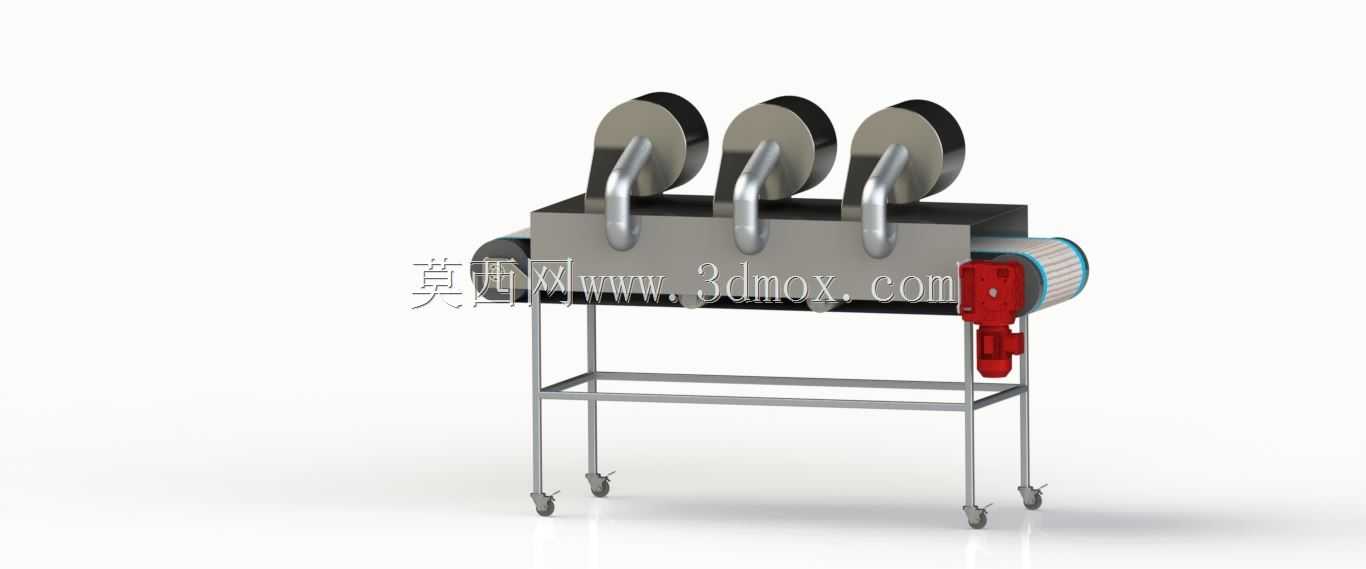

　　出风口与网带表面的垂直间距可在50-150mm范围内调整，适配不同高度的物料干燥需求。风刀的进风口统一汇集到机架侧部的安装位，可外接高压离心风机或压缩空气气源，根据干燥需求选择对应的风源：若为表面浮水去除，接入0.4-0.6MPa的压缩空气即可实现快速吹水；若为连续式低温烘干，可外接热风发生器，搭配50-80℃的热风实现物料表面的持续干燥。风刀的安装角度可沿输送方向做±15°的偏转，调整气流吹扫方向，避免将轻质物料从网带上吹落，同时可根据物料的摆放姿态调整吹扫角度，覆盖物料的各个死角位置。机架的网带下方设置有可拆卸的接水盘，接水盘采用倾斜式设计，最低点设置排水口，可将风刀吹落的水滴统一收集排出，避免水滴滴落到车间地面造成污染或安全隐患，接水盘与机架采用抽拉式连接，日常清洁时可直接抽出清理，无需拆解设备主体结构。设备的侧部预留有电气安装位，可集成输送速度调节模块、风源控制阀门、温度检测模块等电气元件，所有走线均沿机架方管的内部空腔布置，外部无裸露线缆，避免生产过程中物料剐蹭或水渍侵蚀线缆，提升设备运行的安全性。从建模细节来看，这套结构完整还原了设备的所有装配关系，包括网带的绕辊路径、风刀的调节支架结构、脚轮的安装方式、接水盘的抽拉结构，可直接用于设备的方案演示、结构校核以及生产加工的图纸参考，建模时对风刀的出风口间隙、网带的开孔尺寸、机架的型材规格都做了1:1的还原，没有做简化处理，

　　结构工程师可直接在此模型基础上根据具体的产线需求做参数调整，比如加宽网带尺寸、增加风刀组数量、调整机架高度等，大幅缩短同类设备的设计周期。在实际选型应用中，需要注意根据物料的单重核算网带的承载能力，这套结构的网带额定承载为10kg/m，若输送较重的五金零件，可适当加厚网带的丝径、增加机架中间的支撑辊数量，避免网带长期受载出现下垂变形；若用于食品类物料的干燥，所有与物料接触的部件均需采用304及以上等级的不锈钢材质，风刀的内部需做抛光处理，避免积尘滋生细菌。另外设备安装时需注意风源的接口尺寸匹配，三组风刀的总进风口管径为DN50，若外接离心风机需保证风机的风量不低于800m³/h，风压不低于3kPa，才能保证风刀出风口的气流速度满足干燥要求，若采用压缩空气供气，需在进气端加装油水分离器，避免压缩空气中的油污或水分吹落到物料表面造成二次污染。
