带挡边皮带输送机导料挡料侧板结构

项目分类:输送机 发布时间:2022-06-09 ID:655421
  • 带挡边皮带输送机导料挡料侧板结构

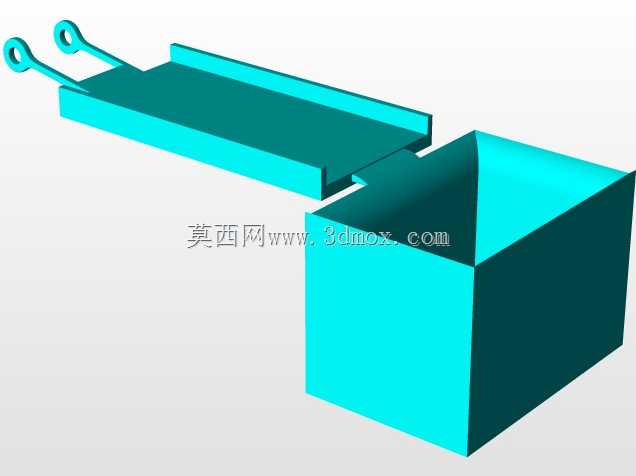

  • 带挡边皮带输送机导料挡料侧板结构
  • 带挡边皮带输送机导料挡料侧板结构

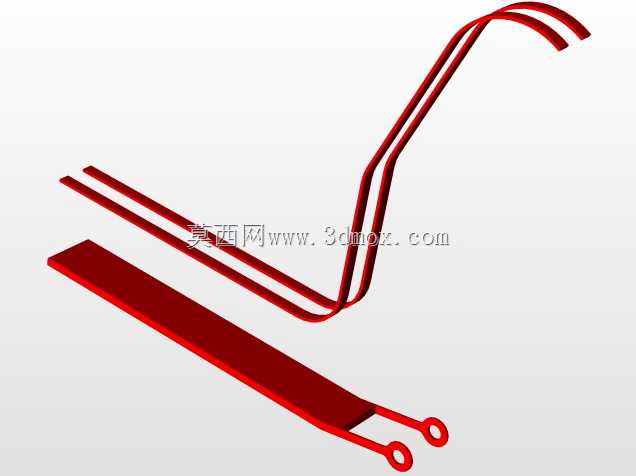

  • 带挡边皮带输送机导料挡料侧板结构
  • 带挡边皮带输送机导料挡料侧板结构
  • 带挡边皮带输送机导料挡料侧板结构
  • 带挡边皮带输送机导料挡料侧板结构

  该结构对应带式输送机沿线或受料点处常见的挡料侧板,主要用于约束皮带承载面上散状物料的横向运动边界,防止物料在输送、加料、转向或爬坡过程中从皮带两侧撒漏。现场布置时,这类板件常沿皮带运行方向成对安装在机架两侧,下部与皮带承载面保持安全间隙,上部向外折起形成挡边,既提高物料通过截面的容纳能力,也能减少粉尘外逸和小块物料飞溅。对于粮食、砂石、煤炭、化工颗粒、包装件前段输送等场景,侧板的高度、折角和长度需要结合物料堆积角、皮带宽度、带速及给料冲击程度确定。

  从结构形式看,模型主体为一块长条形折弯板,立面承担主要挡料作用,顶部向外弯折形成加强和导向边。该折边并非单纯外形处理,而是提高薄板抗弯刚度的有效手段:侧板承受物料侧向挤压时,若仅采用平板,板面中部容易在持续载荷下产生外鼓;顶部折边后,截面惯性矩增大,板件沿长度方向的弯曲变形明显降低,同时可避免锐边直接暴露,便于检修人员靠近设备。板的一端呈现斜切轮廓,说明该件可能用于输送机导料槽入口、过渡段或与护罩、溜槽相接的位置,通过斜面让物料汇入皮带中心区域,降低突然阻挡造成的卡料和磨损。

  设计这类侧板时,首先要明确皮带机的输送断面。皮带宽度决定两侧板内净距,通常不能压到皮带或托辊运动区域;侧板下沿与皮带之间应保留均匀间隙,既要防止物料从缝隙挤出,也要避免摩擦皮带表面。若输送磨琢性强的物料,下沿可增设可更换耐磨裙边或橡胶密封板,主体钢板不直接与皮带接触。侧板高度则由料层厚度决定,受料点处物料抛落和堆积更剧烈,挡边可适当加高;稳定输送段可降低高度,以减轻重量并方便观察。

  安装边界方面,该板件沿设备纵向延伸,背后需要立柱、角钢或机架横梁提供支撑。单件长板若跨距过大,容易在物料冲击下发生振动,因此实际工程中常分段制作,并在外侧设置加强筋或连接支座。模型中简洁的板面适合作为方案阶段的空间占位和干涉检查件,详细设计时还应补充螺栓孔、焊接边、加强筋、密封件压条以及与机架连接的调节长孔。特别是导料槽部位,侧板需要具备一定可调性,以便在皮带跑偏、裙边磨损或皮带厚度变化后重新调整间隙。

  物料特性对板件形状影响很大。轻散物料侧向压力小,薄板折弯即可满足使用;矿石、焦炭等粗硬物料冲击大,侧板受料侧应增加衬板或采用 thicker 耐磨钢板;潮湿粉料容易粘附,内壁应尽量减少突出螺栓和死角,让物料沿运行方向顺畅通过。顶部外折角度也需兼顾工艺性,折弯角过小会降低加强效果,过大则占用检修通道,并可能影响与防尘罩的连接。

  从三维建模角度看,该类零件适合采用钣金思路建立:先绘制侧板展开轮廓,再依据折弯线生成竖向挡面和顶部外翻边,端部斜切通过草图裁剪控制。建模时应保留统一板厚、折弯半径和合理的最小法兰宽度,便于后续输出展开图、折弯图和焊接装配图。若用于整机装配,需要把侧板与皮带、托辊组、机架、溜槽、防尘罩一起校核,重点检查下沿间隙、端部收口位置、检修门开启空间以及螺栓安装工具的操作空间。

  实际使用中,挡料侧板不仅是防撒料构件,也承担皮带运行安全边界的作用。侧板位置过内,会刮擦皮带甚至造成皮带撕裂;位置过外,则失去密封和挡料效果。较合理的布置是让侧板在受料区形成逐渐收窄的导入通道,在稳定段保持与皮带边缘平行,并在出口处避免突然收口。对于倾角较大的皮带输送机,物料在重力作用下更容易下滑和侧向滚落,较高且连续的挡边能够提高输送稳定性。

  该模型呈现的折弯板结构虽然简单,但在输送设备设计中属于直接影响现场清洁度、皮带寿命和物料损耗的关键细节。工程处理时不能只按外观薄板布置,而应结合料流轨迹、皮带宽度、机架支撑、磨损维护和密封方式综合确定,使侧板在不干涉运动部件的前提下,形成连续、可靠、可调节的物料约束边界。
