槽型托辊组带式输送结构三维设计

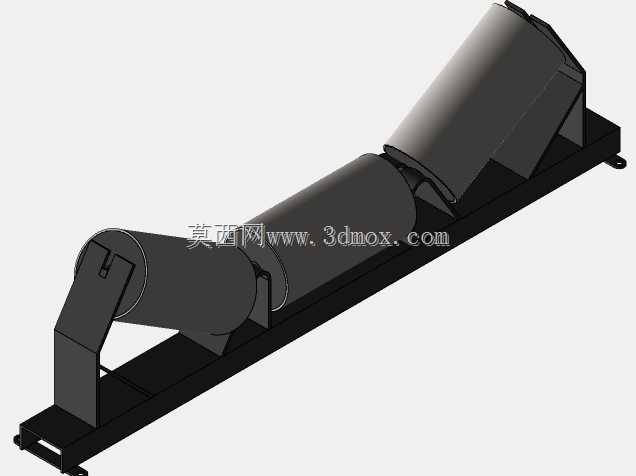

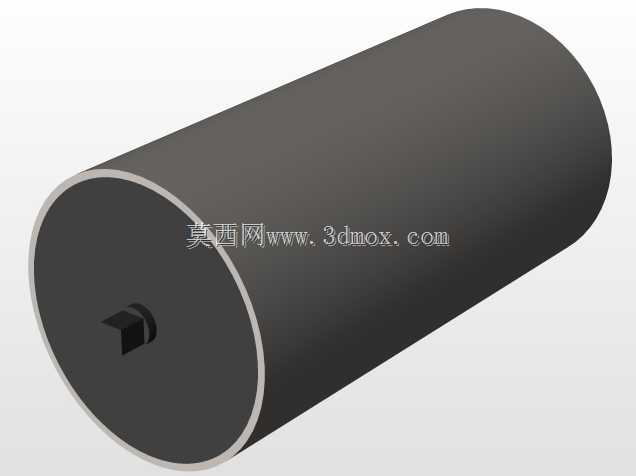

　　这套带式输送结构的设计，最先要匹配的是散料输送场景的实际工况，不管是矿山的原煤转运、建材行业的砂石骨料输送，还是生产车间的成件包装物周转，槽型托辊组的排布直接决定了物料输送过程中的稳定性，避免散料在带面运行时出现撒料、跑偏的问题。从结构组成来看，端部的传动辊筒采用腰鼓形加工轮廓，能在运行过程中自动纠正输送带的横向偏移，不需要额外加装复杂的纠偏结构就能适配中等带宽的输送需求，托辊组采用三节式槽型布置，侧托辊的倾斜角度按照常规散料堆积角设置，能有效增大带面的物料承载截面积，同等带宽下比平型托辊的输送效率提升三成左右。

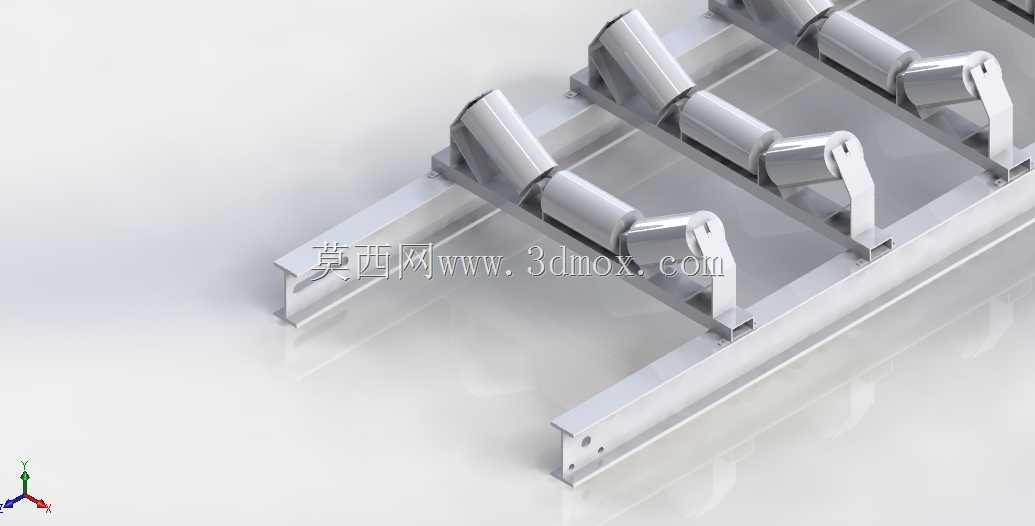

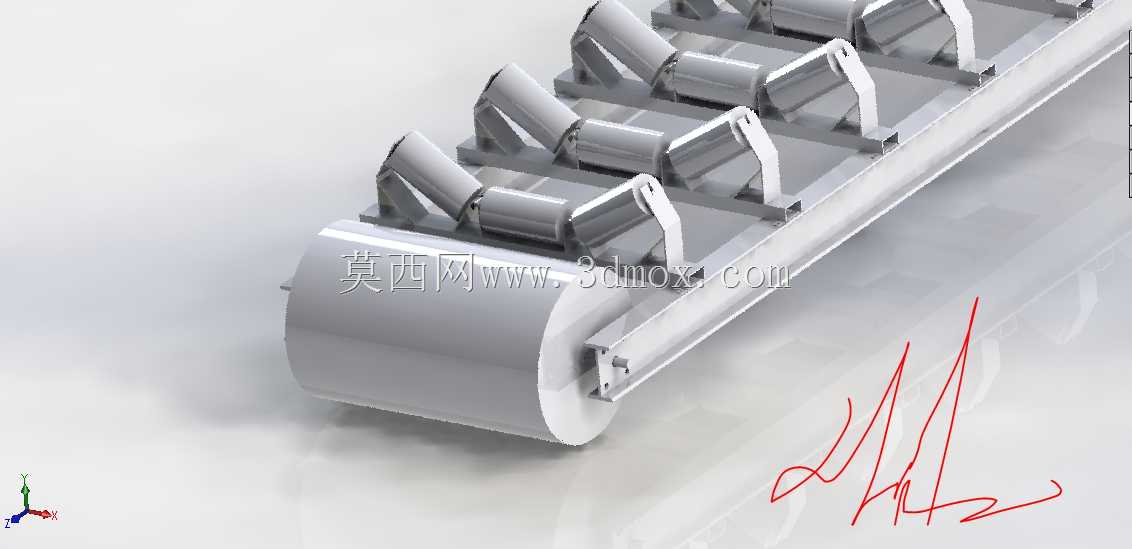

　　设计过程中最先敲定的是机架的安装边界，纵向主梁采用标准型钢焊接成型，托辊安装支座的孔位预留了调节余量，方便现场安装时调整托辊的同轴度，避免因安装误差导致输送带运行阻力增大、托辊异常磨损的问题。端部辊筒的轴端采用标准轴承座安装结构，轴承座与机架的连接位置预留了张紧行程空间，不管是螺旋张紧还是重锤张紧结构都能适配，不需要重新加工机架连接孔位。辊筒表面的包胶预留设计在模型中已经做了结构避让，后续如果需要增大传动摩擦力，直接在辊筒表面加装菱形包胶层即可，不会和周边的机架、清扫器结构产生干涉。

　　从实际使用的角度出发，这套结构的托辊间距按照散料输送的常规载荷设置，承载段托辊间距控制在合理范围内，避免重载工况下输送带出现过大的垂度，回程段托辊间距适当放大，在保证输送带运行平稳的前提下降低整体制造成本。机架的支腿位置预留了地脚螺栓安装孔，安装时可以根据现场的地坪高度调整垫铁厚度，保证整机的纵向水平度，避免输送带因为机身倾斜出现跑偏。侧托辊的安装支架采用冲压成型结构，和主梁的连接采用可拆卸螺栓固定，后续维护时如果单个托辊出现磨损，不需要拆解整个机架就能快速更换，降低现场运维的工作量。

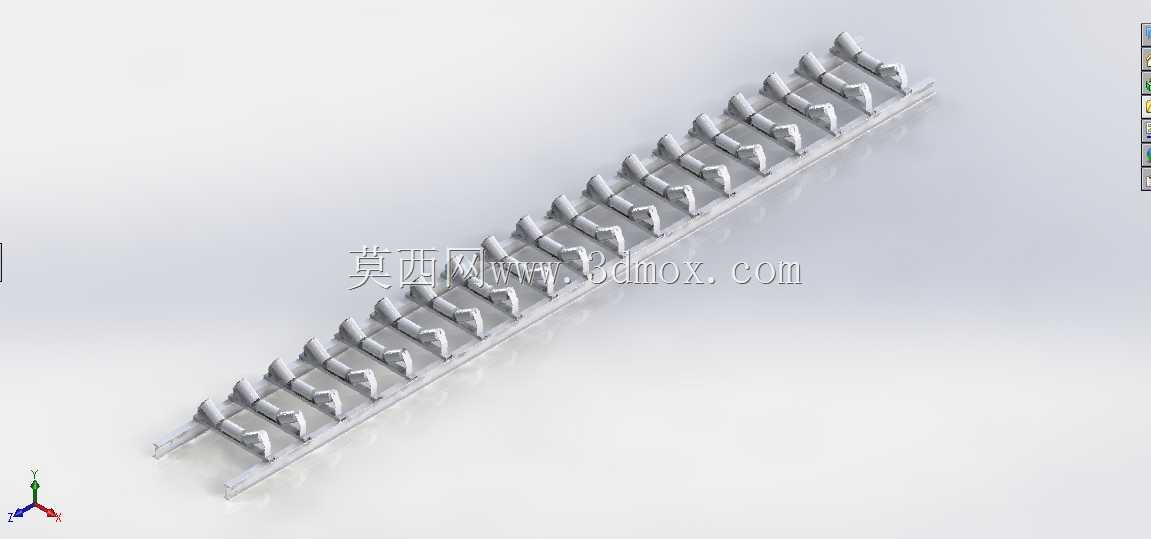

　　建模过程中对所有运动部件都做了干涉检查，辊筒转动时和机架的最小间隙满足安全防护要求，不会出现运动部件剐蹭机架的问题，托辊和输送带的接触轮廓完全匹配，避免带面出现局部应力集中导致的早期磨损。整体结构的模块化程度较高，不同长度的输送线只需要调整中间段机架的长度，增减对应的托辊组数量即可，端部的传动、改向辊筒结构可以通用，能大幅缩短同系列输送设备的设计周期。对于输送有特殊磨损性的物料场景，只需要更换对应的耐磨托辊材质，不需要改动整体安装尺寸，适配性较强。

　　在安装边界的考量上，整机的宽度尺寸按照带宽加两侧安全余量设置，能适配标准厂房内的通道安装要求，设备底部的净空高度预留了清扫器、接料斗的安装空间，不需要额外抬高机架就能完成配套辅件的安装。传动端的轴伸尺寸按照标准减速机的输出轴匹配，选型时直接对应同功率的轴装式减速机即可，不需要额外加工联轴器连接结构，能减少传动环节的故障点。整体结构没有冗余的设计部件，所有受力位置都做了对应的加强处理，在满足载荷强度要求的前提下尽可能控制整机重量，降低现场安装的吊装难度。
