壁挂式手动摇臂传动操作机构结构设计

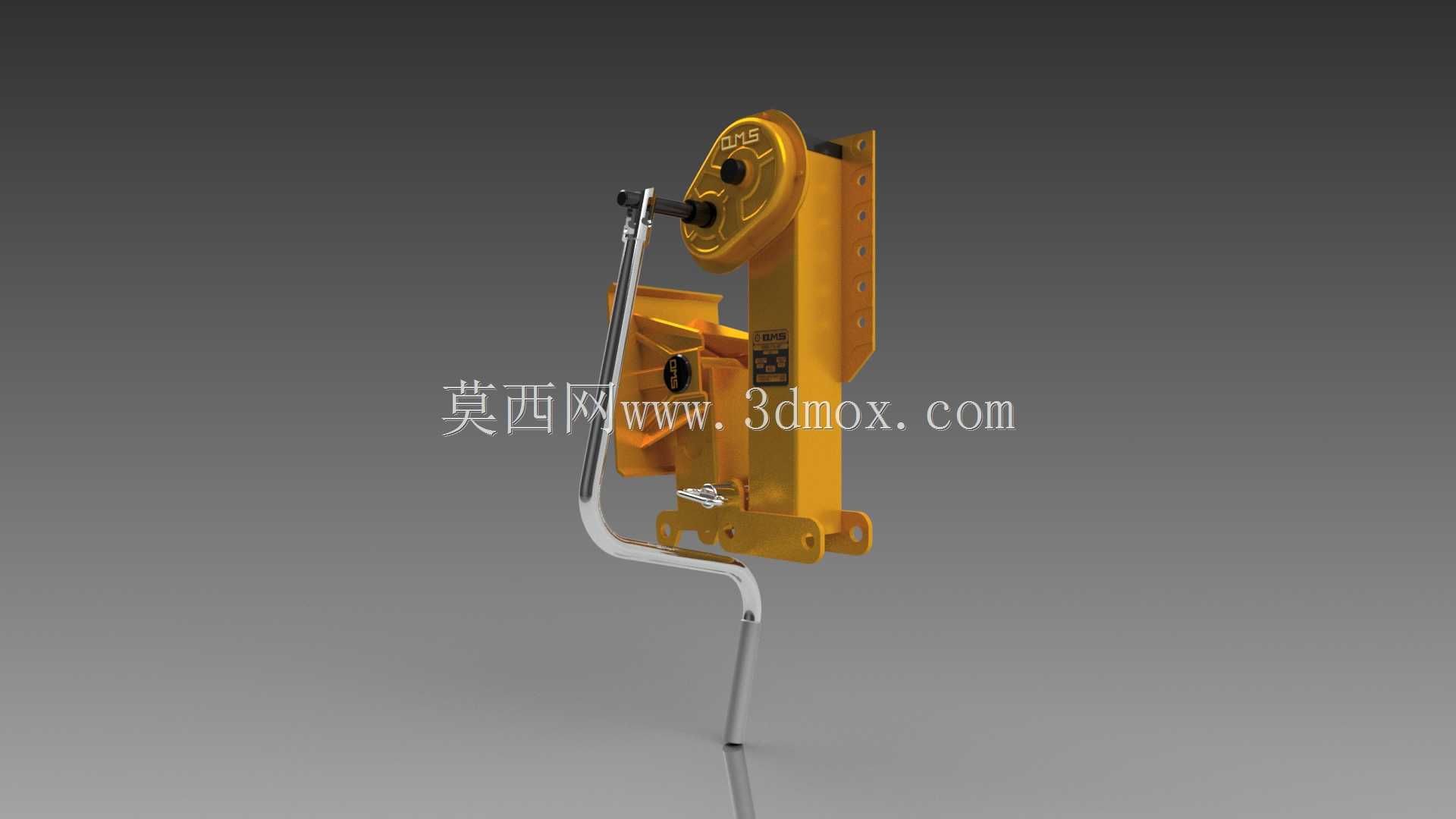

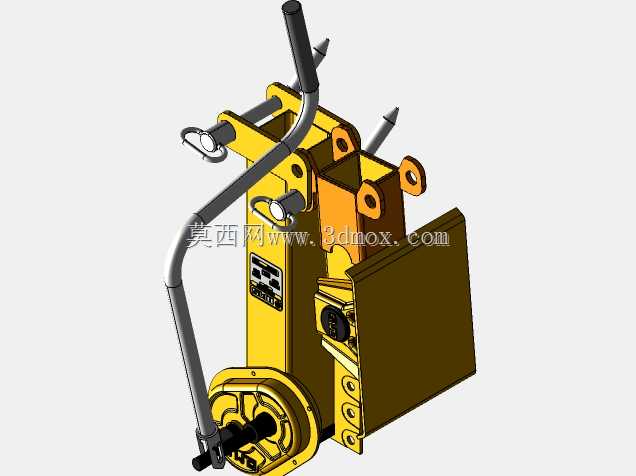

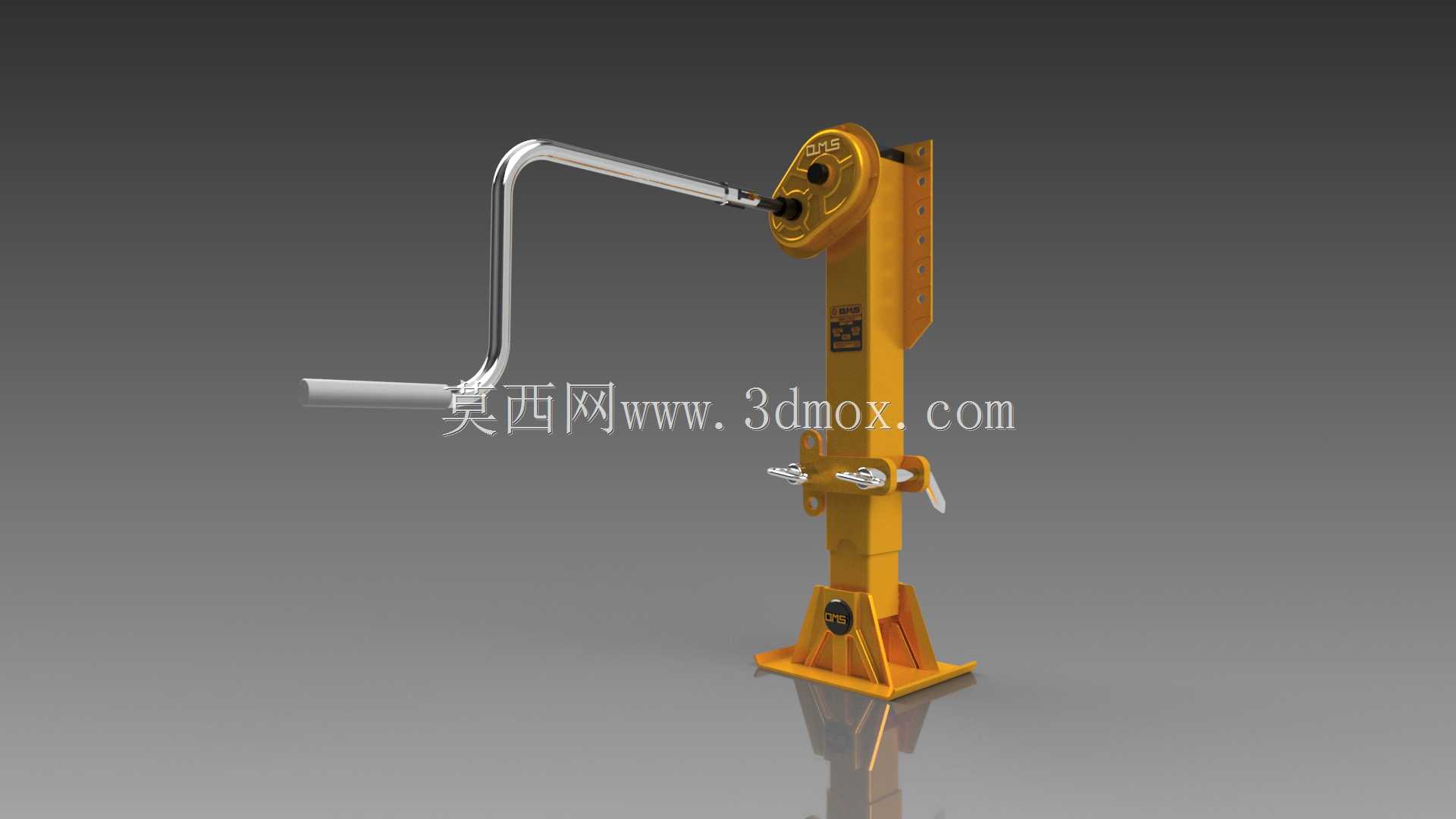

　　这款壁挂式手动摇臂传动操作机构，主要适配通讯机房、户外通讯基站内的线路切换、闸刀启闭等需要人工手动操作的场景，在通讯设备运维作业中，承担着近距离手动执行机械动作、完成回路通断或机构锁止的核心作用，尤其适合断电应急、设备调试阶段的人工操作需求，避免电控失效时无法完成关键机构动作的问题。从结构设计逻辑来看，整体采用壁挂式安装布局，主体承载基座为一体式冲压折弯成型的金属构件，基座上预留多组规则排列的安装孔位，可直接通过膨胀螺栓或紧固螺丝固定在通讯机柜侧壁、基站墙体的预设安装面上，安装时需保证基座垂直面与操作面的平行度误差控制在合理范围内，避免后续摇臂动作出现卡滞。摇臂组件采用弯折成型的金属杆结构，握持段做了圆弧过渡处理，

　　操作时人手握持的受力角度符合人体工程学设计，长时间往复摇动摇臂也不会出现明显的硌手问题，摇臂与基座内部的传动盘通过销轴连接，传动盘边缘做了齿形啮合结构，摇臂带动传动盘转动时，可将圆周方向的输入力矩传递到后端的执行端，完成对应的机构动作。基座侧面的圆形端盖集成了状态标识与限位结构，转动到对应工位时，限位结构会自动卡入定位槽，避免操作到位后机构出现回位松脱的问题，端盖上的标识可直观显示当前机构所处的工位状态，运维人员无需额外查看设备状态即可快速判断操作是否到位。从安装边界尺寸来看，基座整体的竖向安装高度适配常规通讯机柜的侧装空间，横向突出墙面的距离经过优化，摇臂收拢状态下不会突出过多占用机柜周边的操作通道，摇臂展开至最大操作角度时，

　　所需的操作空间半径也控制在单人站立操作的合理范围内，不会与周边的通讯线缆、其他设备构件产生干涉。设计过程中针对手动操作的受力特性做了结构强化，基座与墙面接触的安装面做了加厚处理，摇臂与传动盘的连接销轴采用耐磨材质，反复操作上千次也不会出现明显的磨损旷量，保证机构长期使用的操作手感一致性。传动部位的间隙经过精准调校，摇臂启动阶段的空行程控制在极小范围内，操作时的力反馈清晰，运维人员可以通过手上的力度变化判断机构的啮合状态，避免过度用力造成构件损坏。整体外露的金属构件表面做了防锈喷涂处理，可适应通讯机房、户外基站内的温湿度环境，不会因为长期使用出现锈蚀卡滞的问题，所有棱角位置都做了倒钝处理，安装和操作过程中不会划伤作业人员。

　　在实际应用场景中，这类手动操作机构通常作为通讯设备电控系统的备用操作单元，当电控系统出现故障、断电维护时，运维人员可以通过该机构手动完成关键回路的切换、接地刀闸的闭合等操作，保障运维作业的安全，也可用于设备出厂调试阶段的手动动作校验，无需接电即可完成机构全行程的动作测试，提升设备调试的效率。
