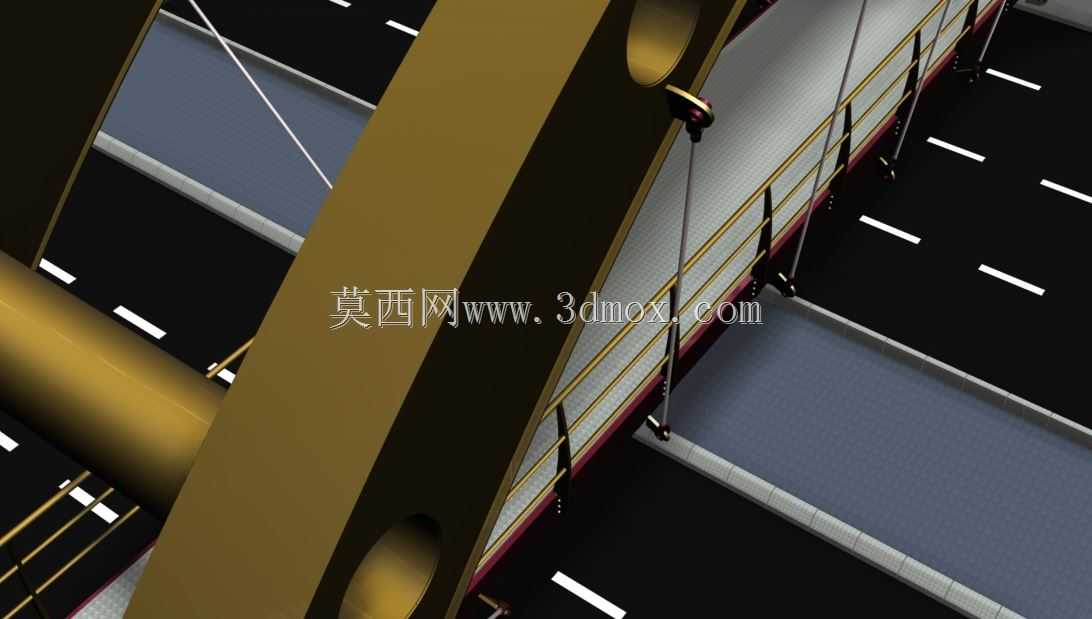

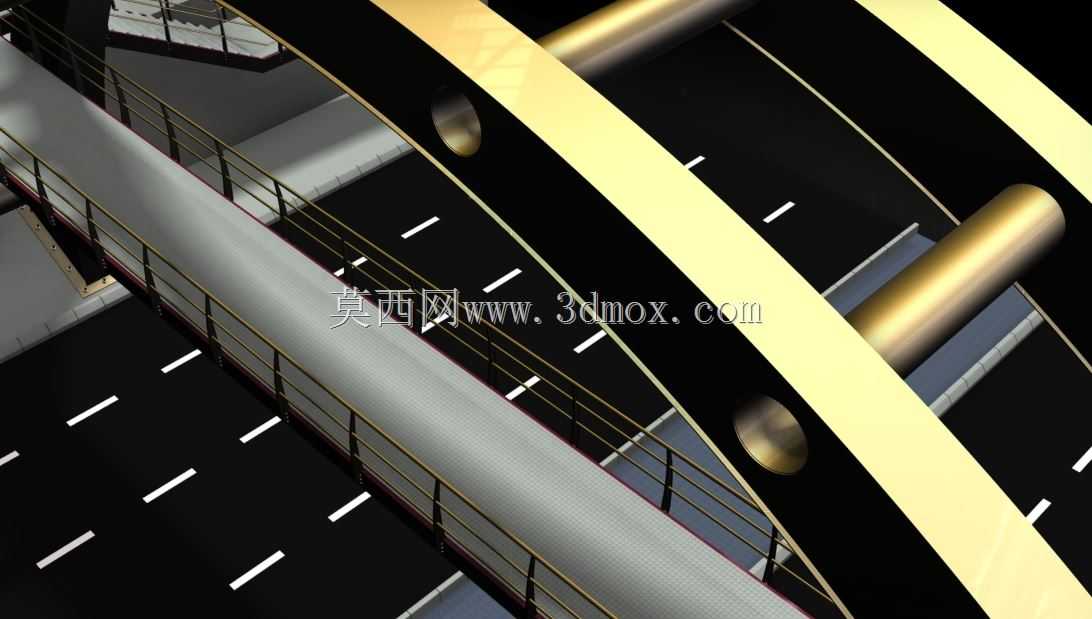

城市道路跨线人行天桥结构设计

　　这款跨线人行天桥的三维结构设计，核心服务于城市建成区主次干道的行人过街需求，主要应用场景集中在车流量较大、行人平面过街安全隐患突出的城市路段，尤其是双向六车道及以上、中央设置隔离带的城市主干道，可完全实现人车分流，避免行人横穿车道引发的通行冲突，同时减少路段过街信号灯对机动车通行效率的影响。从实际使用维度看，该结构可承载高峰期每小时1200人次的通行流量，桥面净宽设置为3米，可满足双向行人并行、非机动车推行的通行需求，两侧设置的金属护栏高度达到1.2米，栏杆竖向杆件净距控制在11厘米以内，完全符合市政人行设施的安全防护要求，可有效防止行人意外跌落，同时护栏顶部设置的连续扶手可满足不同身高行人的扶靠需求。

　　设计过程中优先考虑了安装边界的适配性，桥体主跨长度设置为24米，可覆盖常规双向八车道的道路红线宽度，两端引道坡度控制在1:12以内，可满足无障碍通行要求，方便轮椅、婴儿车及行动不便人群顺畅通行。桥体主体承重结构采用箱型梁设计，梁体高度控制在1.2米，在保证结构刚度的前提下尽可能压缩梁体高度，减少对道路净空的占用，桥下机动车道净空可达到5米，满足常规公交、货运车辆的通行高度要求。桥面铺装层采用防滑耐磨的结构设计，表面设置横向防滑条，可在雨天、雪天等湿滑工况下提升行人行走的摩擦力，降低滑倒风险。桥体两侧的装饰带采用金属质感的包覆设计，既可以遮挡内部承重结构的焊缝、螺栓等连接部件，提升整体外观的整洁度，也可作为管线布设的通道，将照明线路、

　　景观灯带等附属设施的走线隐藏在装饰层内部，避免管线外露带来的安全隐患与外观杂乱问题。在结构连接细节上，桥体分段拼接位置采用高强度螺栓连接，所有连接节点均做了倒角过渡处理，避免尖锐棱角对行人造成磕碰。护栏与桥面的连接位置采用预埋螺栓固定，连接点做了防水密封处理，避免雨水渗入连接缝隙引发钢结构锈蚀问题。设计阶段还充分考虑了后期维护的便利性，桥体底部预留了检修通道的安装位置，可在不中断道路交通的前提下完成桥体结构的定期检查与维护作业，桥面铺装层采用模块化铺装设计，局部出现磨损时可单独更换对应模块，无需整体铲除铺装层，大幅降低后期维护的成本与作业周期。针对不同城市道路的实际宽度差异，该桥体结构可通过调整中间段梁体的长度实现跨径适配，

　　两端引道也可根据现场场地条件调整长度与坡度，适配路口周边不同的建筑退线距离，减少对周边现有建筑、绿化设施的占用。在荷载设计上，桥体除了满足行人活荷载要求外，还考虑了局部积雪荷载、护栏水平推力等极端工况的受力需求，主体钢结构的应力冗余量控制在1.6倍以上，可保证长期使用过程中的结构稳定性。
