畜牧场固定式羊只称重限位栏结构

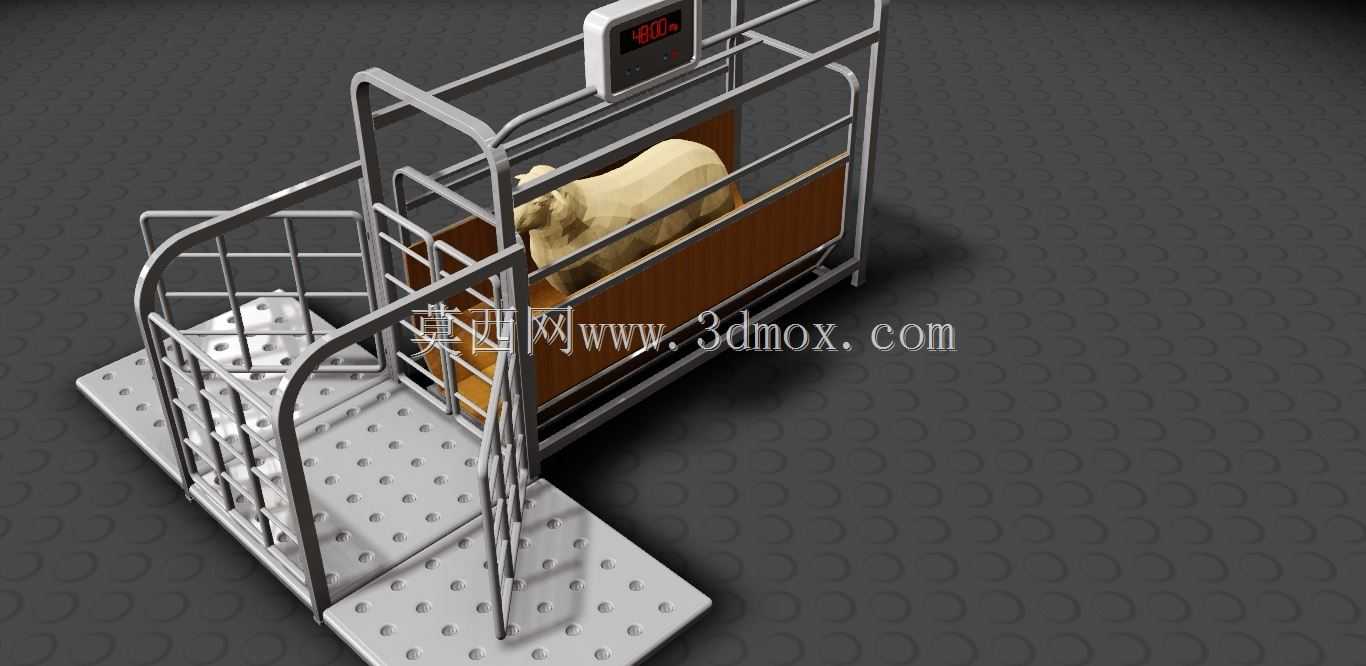

　　这套称重限位结构主要面向规模化肉羊养殖场、种羊繁育场的日常体重监测场景，在羊群分群、出栏核验、育肥效果追踪、疫病期体况排查等环节都能用到，相比传统的地磅散称模式，带双侧围栏与前后限位门的结构能避免羊只在称重过程中窜动、踩踏偏移，大幅降低称重读数的波动误差，也能减少人工抓羊、抱羊的操作强度，单人即可完成单只羊的引导、称重、记录全流程操作。从结构设计逻辑来看，整体采用分体式拼接框架，前端设置带防滑冲孔的引坡板，引坡与称重平台的衔接处预留2mm活动间隙，避免引坡受力时蹭到称重台面干扰传感器读数，引坡表面的凸起冲孔做了圆角钝化处理，既可以刮除羊蹄附带的粪污、垫草，防止杂物被带到称重台面上影响精度，也能避免羊只上下坡时打滑摔倒。

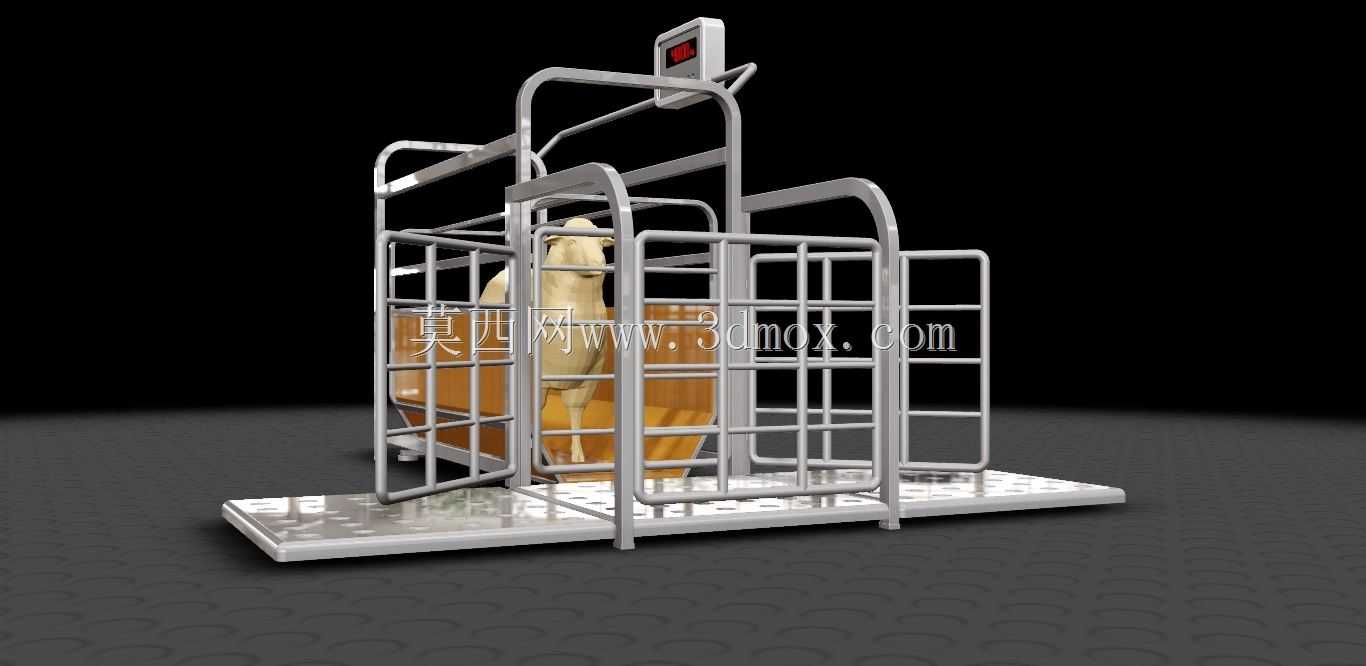

　　称重平台的主体框架采用矩形钢管焊接成型，台面铺设整块花纹防滑钢板，钢板下方对应四个角点的位置预留了称重传感器的安装位，安装位做了下沉式设计，传感器顶面与台面框架的受力梁直接贴合，避免额外的传力结构造成的精度损耗，传感器的走线全部隐藏在框架的方管内腔，走线出口处设置橡胶护圈，防止牧场日常消毒水、粪污腐蚀线缆，也避免羊只啃咬线路造成设备故障。双侧围栏采用圆管弯制焊接而成，竖管间距控制在12cm以内，刚好能卡住成年羊的躯体，防止羊只侧身从围栏缝隙钻出，围栏内侧下半部分加装木质挡板，一方面能遮挡羊只的侧方视线，减少羊只称重过程中的应激反应，另一方面也能避免羊只的蹄子卡入竖管间隙造成受伤。围栏的前后端都设置了可开合的限位门，

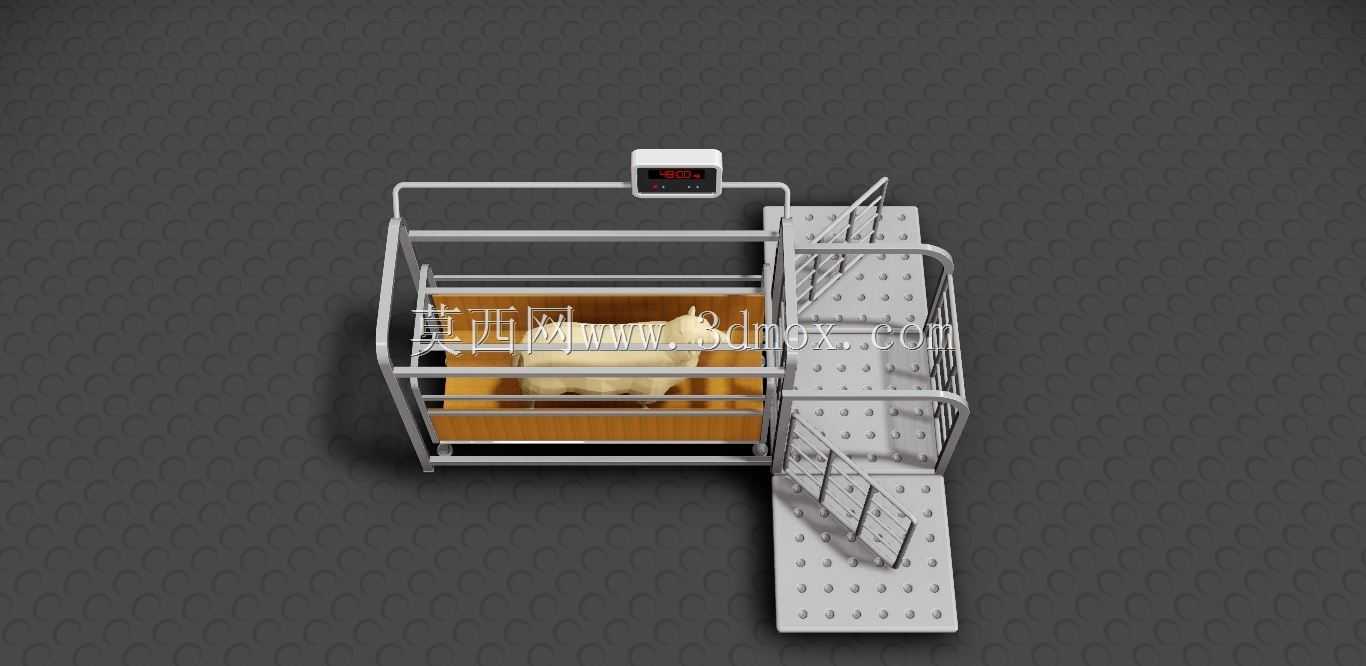

　　前门作为羊只进入的通道，采用向内开启的设计，羊只进入后可自动落锁，后门作为称重完成后的出口，向外开启即可引导羊只离开，两门关闭后形成的内部空间长度刚好适配成年绵羊的体长，羊只进入后无法转身、无法大幅挪动，能在3-5秒内稳定在称重台面上，方便工作人员快速读取体重数值。称重显示终端安装在围栏前端的立柱上，安装高度设置为1.5m，刚好匹配站立操作的工作人员视线高度，终端的安装支架做了角度可调设计，可根据不同操作人员的身高调整屏幕倾角，屏幕外侧加装透明防护壳，防止牧场作业过程中飞溅的草料、水滴打湿屏幕。从安装边界来看，整套设备的整体占地长度约2.2m，宽度约0.8m，引坡长度0.4m，称重平台净长度1.2m，围栏高度1.1m，

　　安装时只需要选择硬化平整的地面即可，不需要额外做地基预埋，四个传感器支脚自带调节螺栓，可根据地面的微小不平整调整高度，保证四个传感器受力均匀，设备整体重量控制在180kg左右，可根据牧场的羊群流转路线灵活挪动位置，不需要固定安装。在结构细节处理上，所有金属构件的焊接处都做了打磨抛光处理，去除焊渣与尖锐棱角，整体表面做热镀锌防腐处理，适配牧场高湿度、多粪污腐蚀的使用环境，木质挡板采用实木插接板制作，表面刷涂防腐木油，既不会像金属板那样在冬季过于冰凉造成羊只应激，也有足够的强度耐受羊只的倚靠、顶撞。整套结构的受力校核按照单次称重最大承重200kg设计，框架方管的壁厚选择3mm，围栏圆管壁厚2mm，在羊只突然冲撞、踩踏的动态载荷下也不会出现框架变形、开焊的问题，传感器的选型预留了1.5倍的安全系数，即使偶尔有工作人员踩上平台操作，也不会造成传感器过载损坏。
