长型材复合钢筋加工生产线结构设计

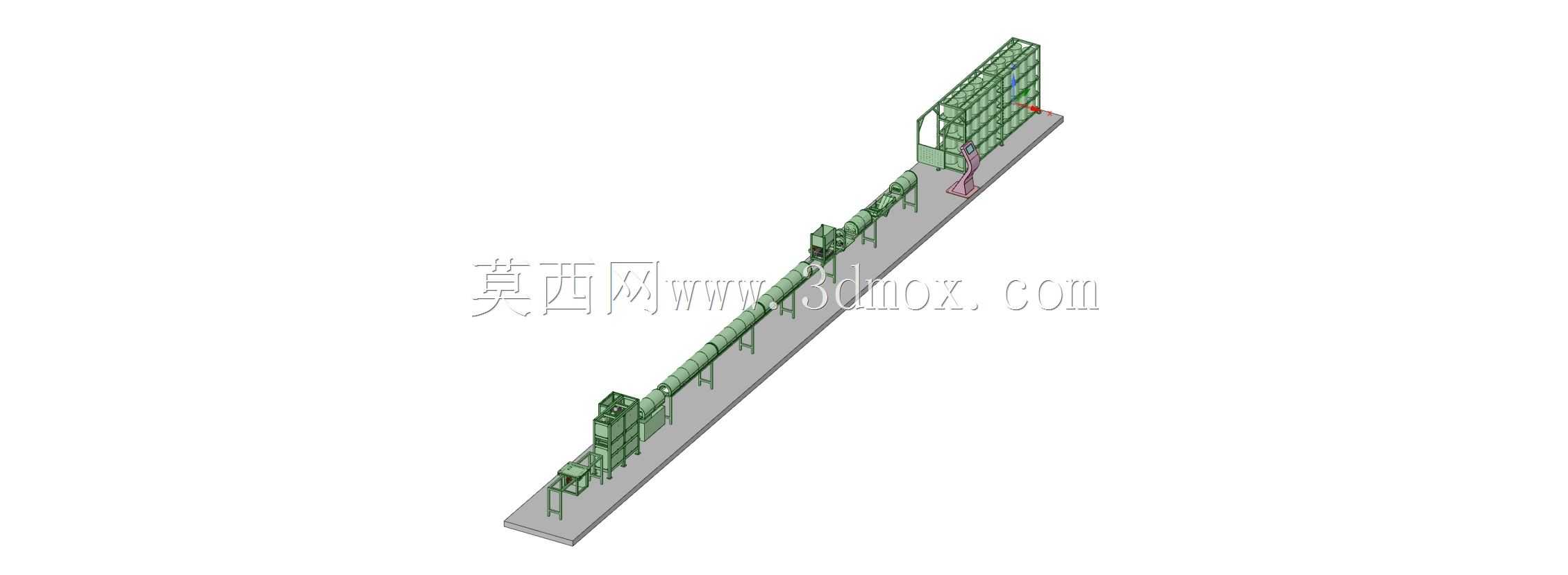

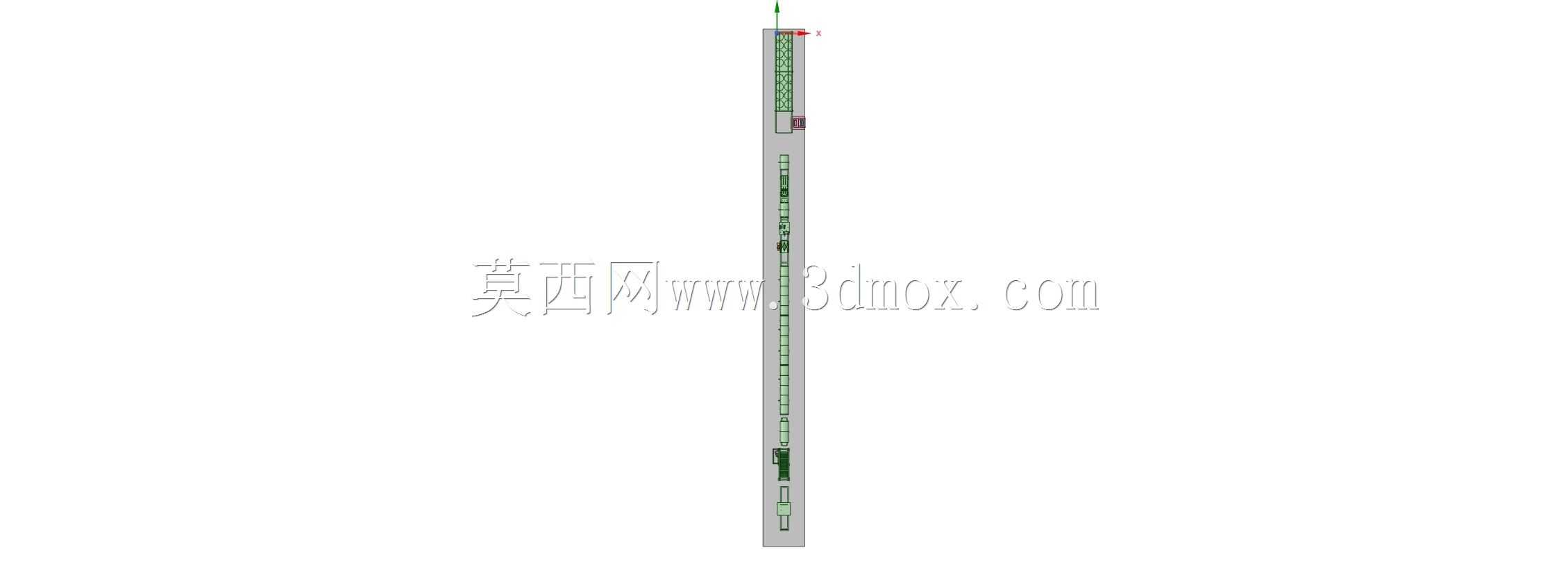

　　这套长条形排布的复合钢筋加工设备，主要面向装配式建材生产、基建钢筋加工配送中心、复合材料型材生产车间的连续化加工作业场景，区别于传统单机作业的钢筋加工模式，整条产线沿直线方向排布，从原料上料端到成品输出端依次排布多组功能工位，可完成复合钢筋的牵引、校直、成型、定长裁切、成品集料的全流程连续作业，无需工序间反复转运吊装，适配连续化批量生产的作业需求。从产线布局来看，设备整体沿长向延伸，主体采用型钢焊接框架作为承载基体，各功能工位通过地脚螺栓固定在硬化车间地面，安装时需保证整条产线的纵向同轴度偏差控制在合理范围内，避免长型材输送过程中出现卡滞、偏磨问题；产线一侧预留不小于1.2米的检修通道，方便运维人员对各工位的传动部件、

　　执行机构进行日常点检与易损件更换，原料上料端需预留足够的原料堆放与上料作业空间，成品输出端可配套集料架或转运料框，直接衔接下一道仓储或转运工序。在功能设计层面，产线起始端设置的导向防护架体，主要用于成盘复合钢筋原料的开卷导向，避免原料开卷过程中出现散卷、弹甩的安全隐患，架体上配套的导向辊组采用耐磨非金属材质，减少对复合钢筋表层复合材料的划伤；沿输送方向排布的多组牵引校直工位，通过上下对压的辊组配合水平方向的校直轮组，既可以为长型材提供稳定的输送牵引力，也可以消除原料盘卷带来的弯曲应力，保证进入成型工位的型材直线度满足工艺要求；中部的成型工位可根据复合钢筋的截面构型、增强层排布要求，完成型材的复合压型或表层包覆作业，

　　工位上的定位夹具可根据不同规格的型材尺寸快速调整夹持范围，适配一定区间内的多规格产品生产；靠近末端的定长裁切机构采用随动裁切设计，裁切过程中可与型材输送速度保持同步，避免定长裁切时出现型材顶弯、裁切端面倾斜的问题，裁切长度可根据生产需求灵活调整参数；产线末端的集料架带有倾斜导料面，裁切完成的成品型材可沿导料面滑入集料区域，无需人工逐根拾取。设计过程中重点考虑了长型材连续输送的稳定性问题，所有输送辊组的轴线均保持与型材输送方向垂直，相邻辊组的间距根据复合钢筋的最小抗弯刚度设置，避免长型材在输送过程中因自重产生下挠变形；设备的传动系统采用集中驱动与工位独立驱动结合的方式，主牵引工位采用大功率减速电机提供稳定的主牵引力，

　　各辅助工位的驱动通过同步带或传动轴与主驱动联动，保证各工位的输送线速度保持一致，避免出现型材堆料或拉细变形的问题；外露的传动部件均设置有安全防护网罩，操作侧设置有急停按钮拉绳，沿产线长度方向任意位置触发都可快速切断设备动力，满足车间作业的安全规范要求。针对复合钢筋的材料特性，所有与型材直接接触的辊面、定位面均做了防滑且不损伤表层的处理，避免金属硬质接触面刮破复合钢筋的外层包覆材料，影响成品的防腐性能与结构强度；设备的电控柜集中布置在产线侧方的干燥通风位置，柜内布线按强电、弱电分离排布，减少信号干扰，各工位的传感器线路采用拖链防护，避免长期往复运动造成线路磨损。从安装边界来看，整条产线的长度可根据车间场地条件、产能需求灵活调整工位数量，宽度方向控制在合理范围内，不会占用过多车间横向空间，设备进料高度与出料高度匹配常规车间的物料转运高度，无需额外搭建过高的操作平台，操作人员在地面即可完成大部分参数调整与日常操作，降低了作业的登高风险。
