树莓派3G移动打卡终端防护外壳结构

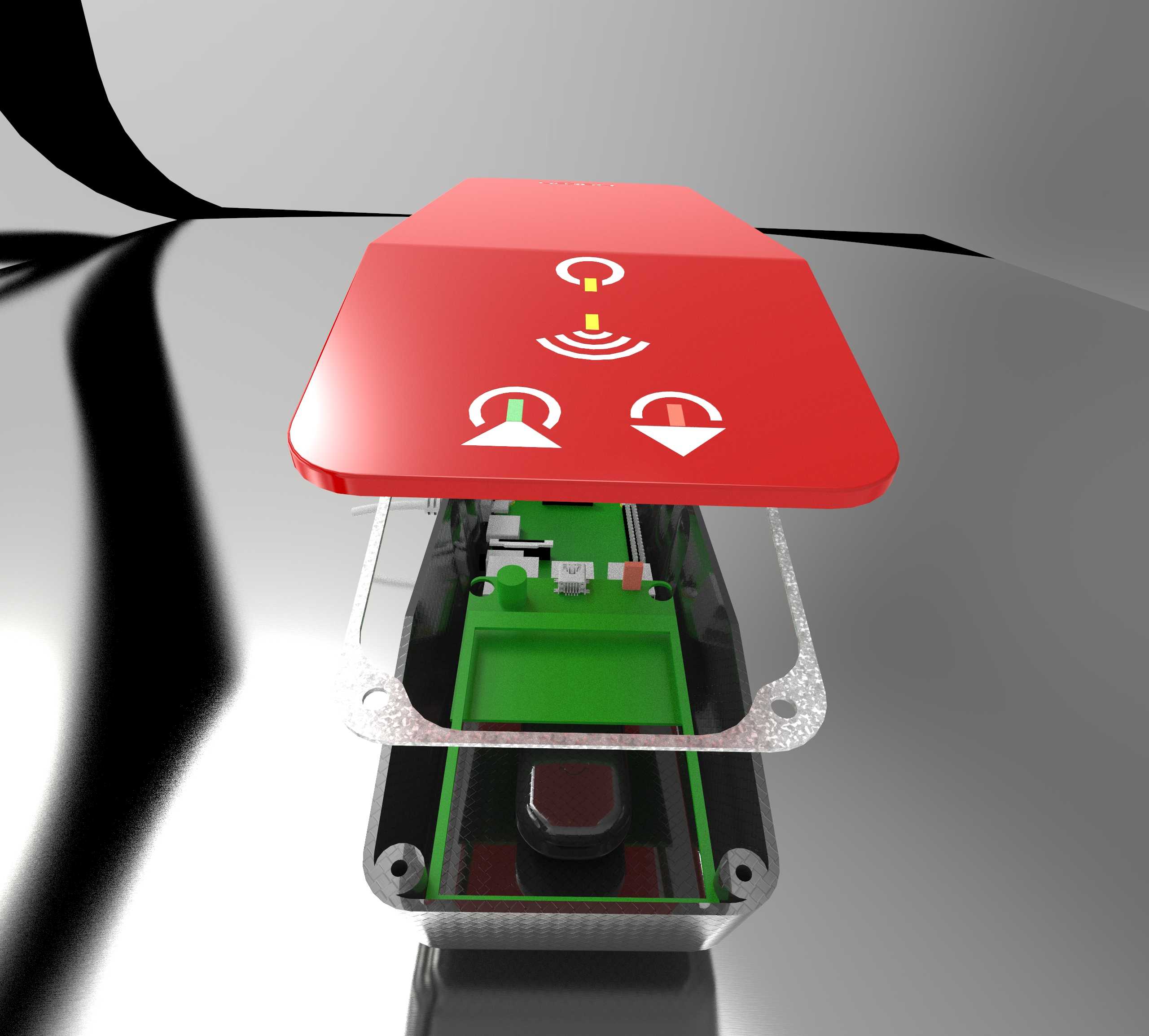

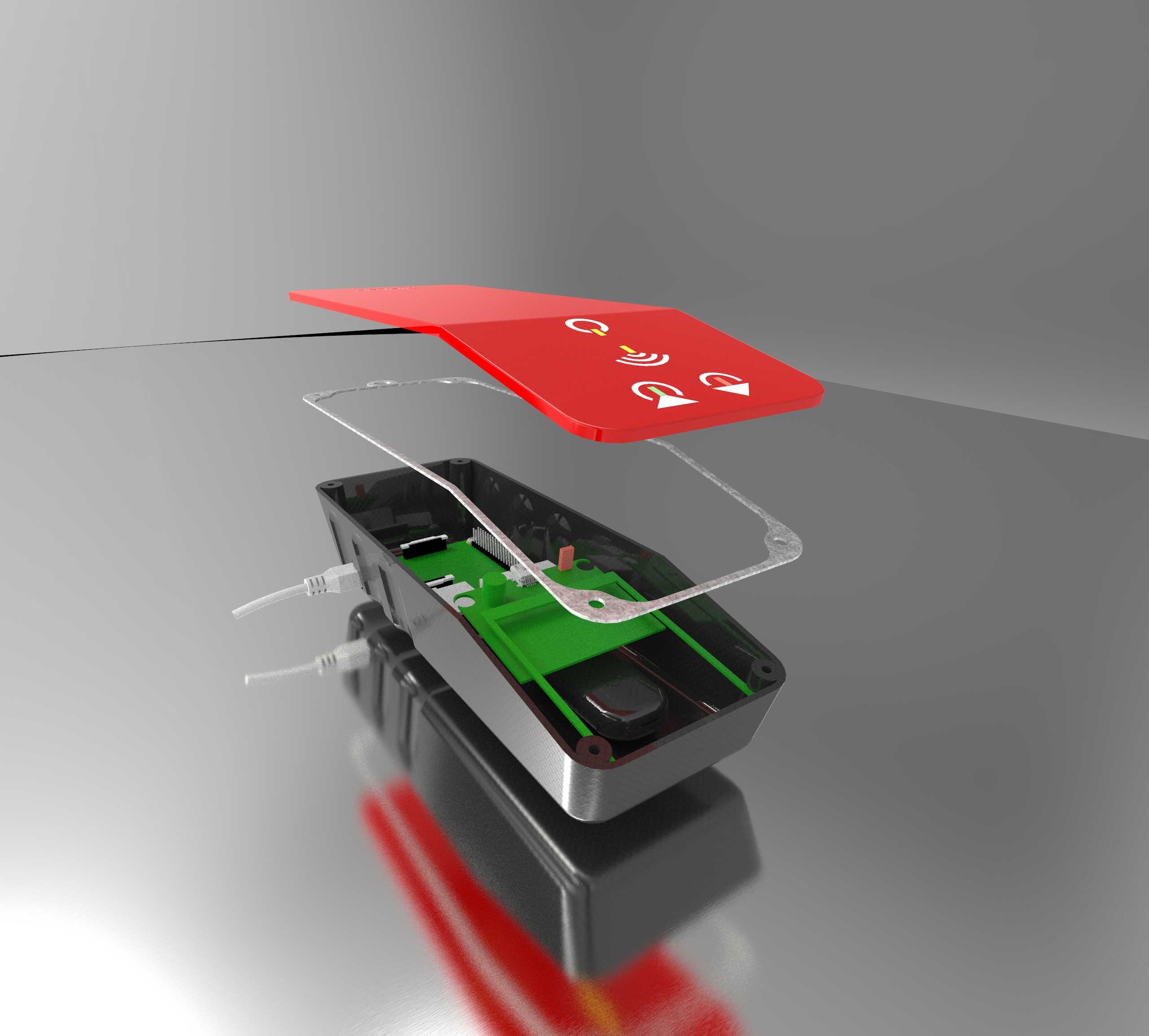

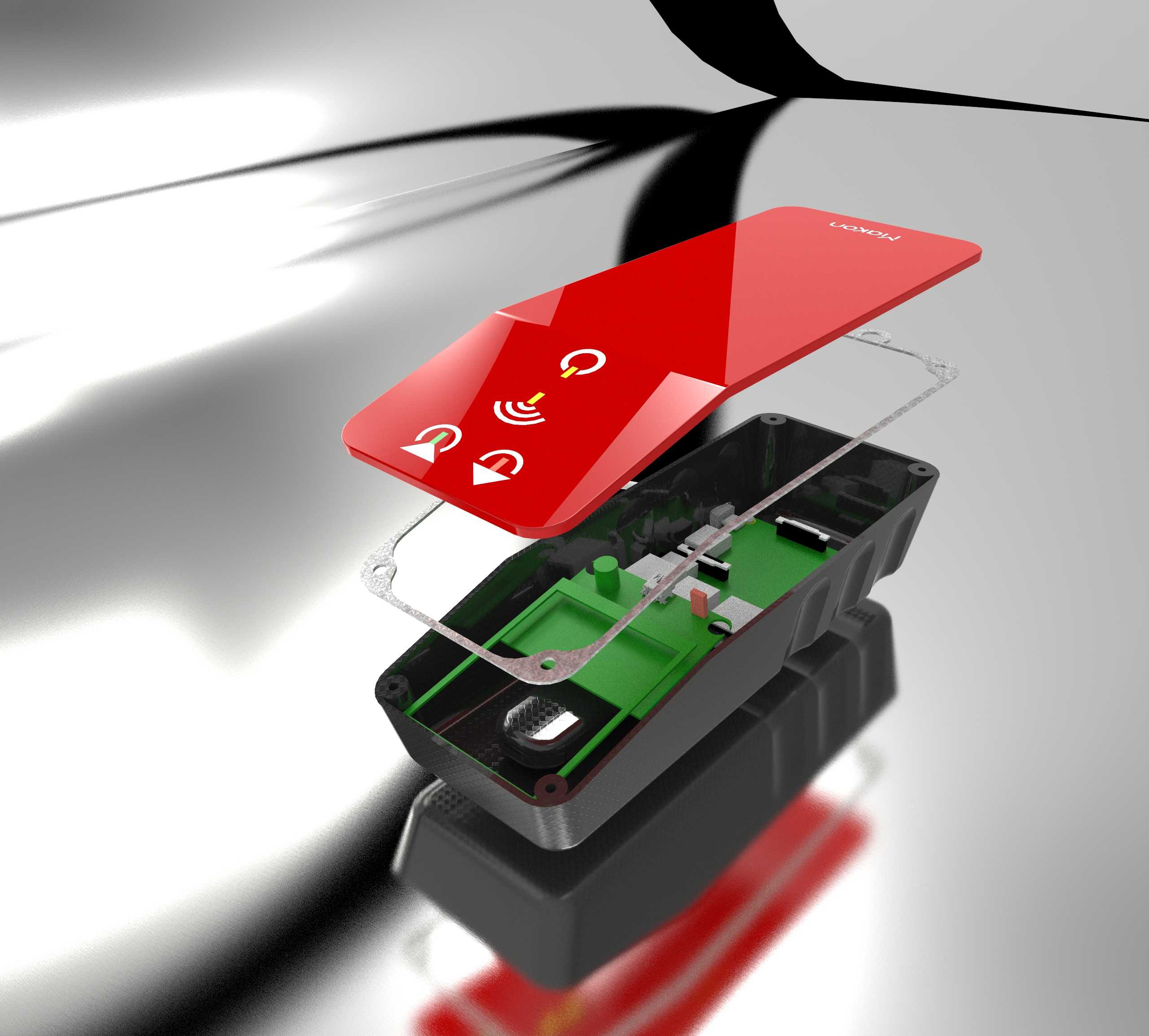

　　这款壳体是针对树莓派核心板开发的3G移动打卡终端配套防护结构，主要面向外勤人员考勤、流动点位巡检签到这类需要脱离固定办公网络的打卡场景设计，适配户外零散作业、临时项目驻场、移动巡检点位的考勤数据采集需求，解决传统固定打卡设备无法覆盖流动作业场景的痛点。从结构设计逻辑来看，壳体采用上下扣合的分体式布局，下壳作为核心承载基体，预留了树莓派核心板、3G通讯模组、内置供电模块的安装定位柱，所有PCB固定位都设计了0.2mm的装配间隙容差，避免注塑件收缩变形导致的板件安装卡滞，同时在核心板对应发热区域的下壳内壁，设置了阵列式的导热凸筋，凸筋顶面与PCB发热元件表面预留0.1mm的导热垫填充空间，

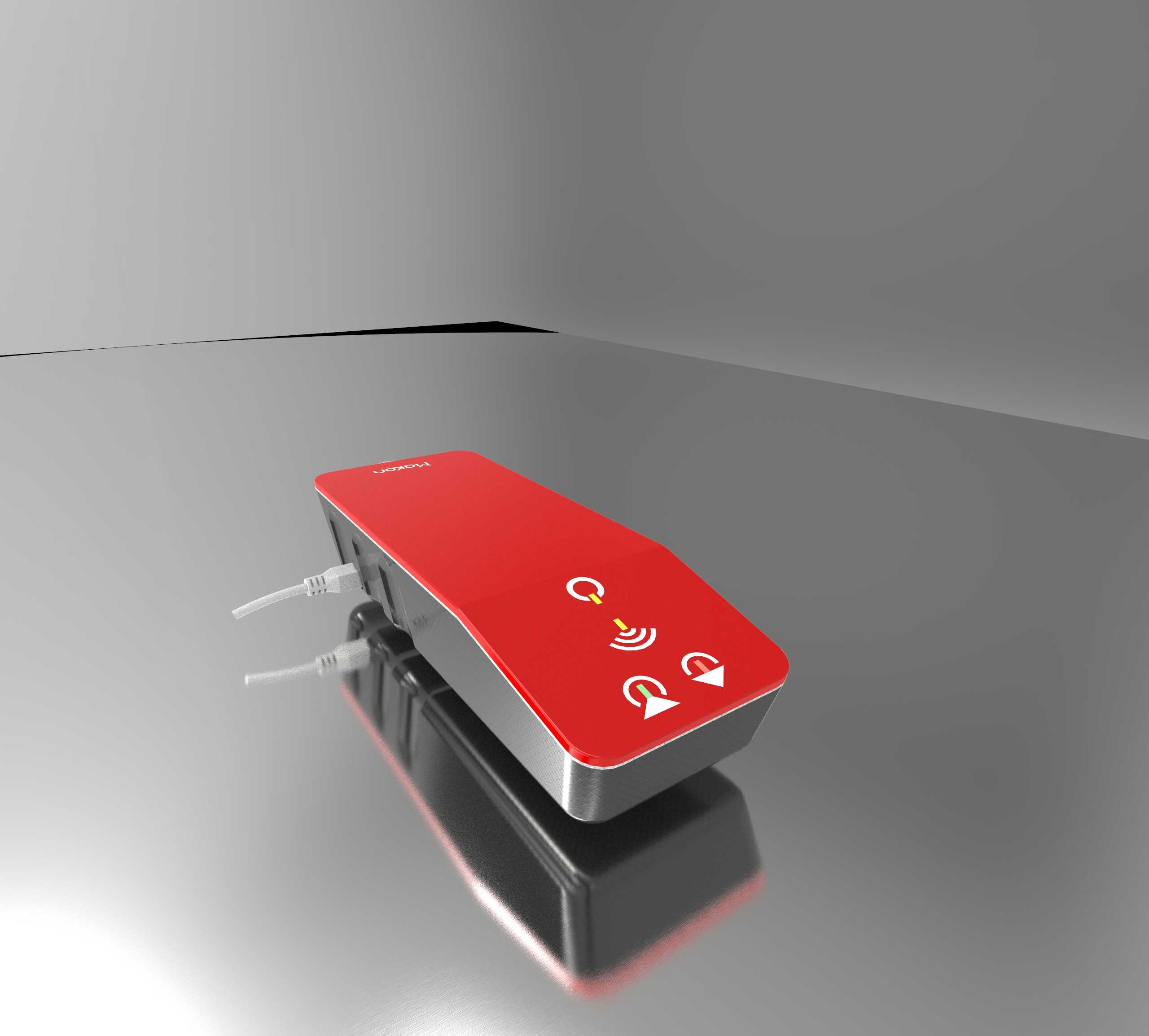

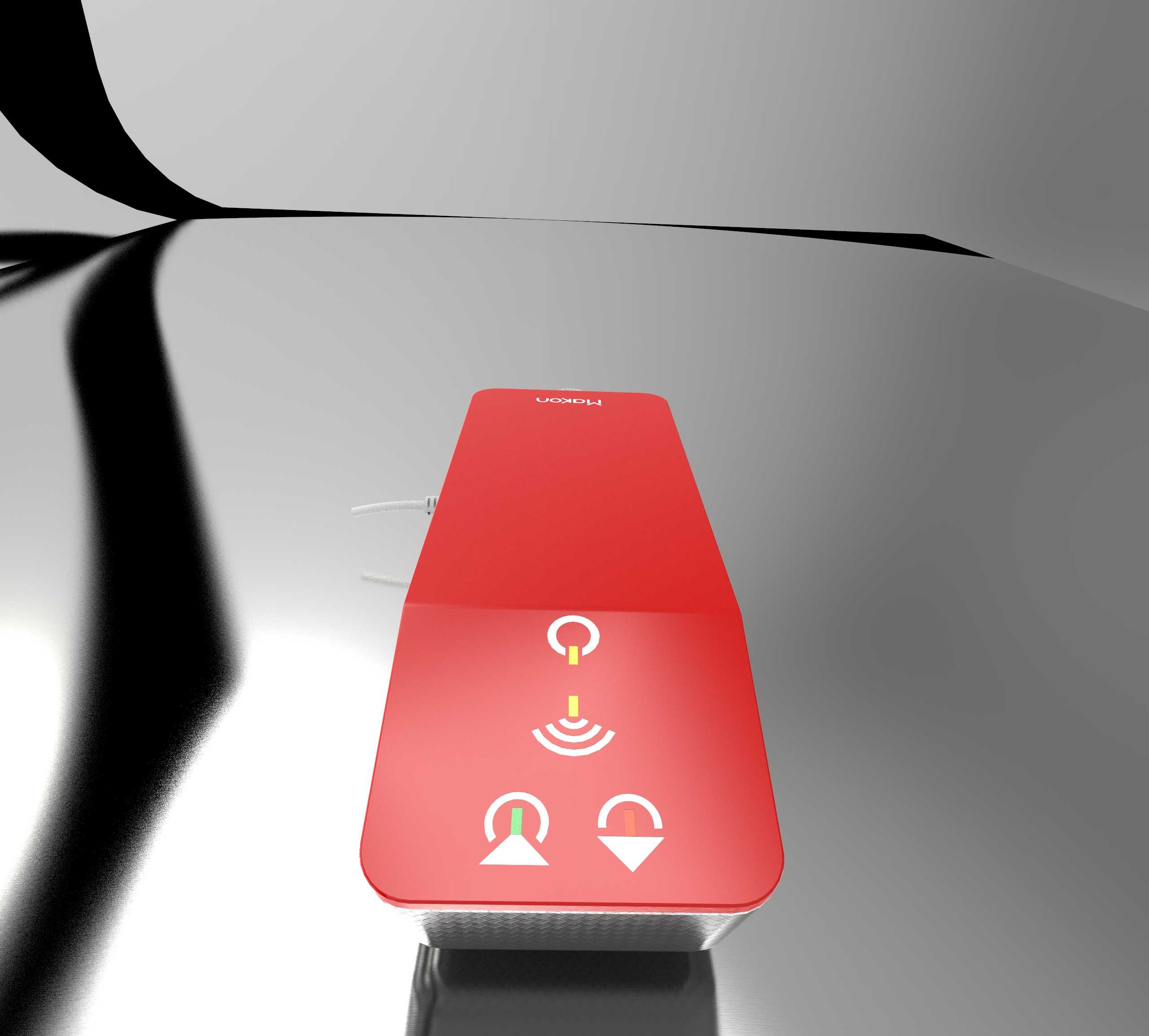

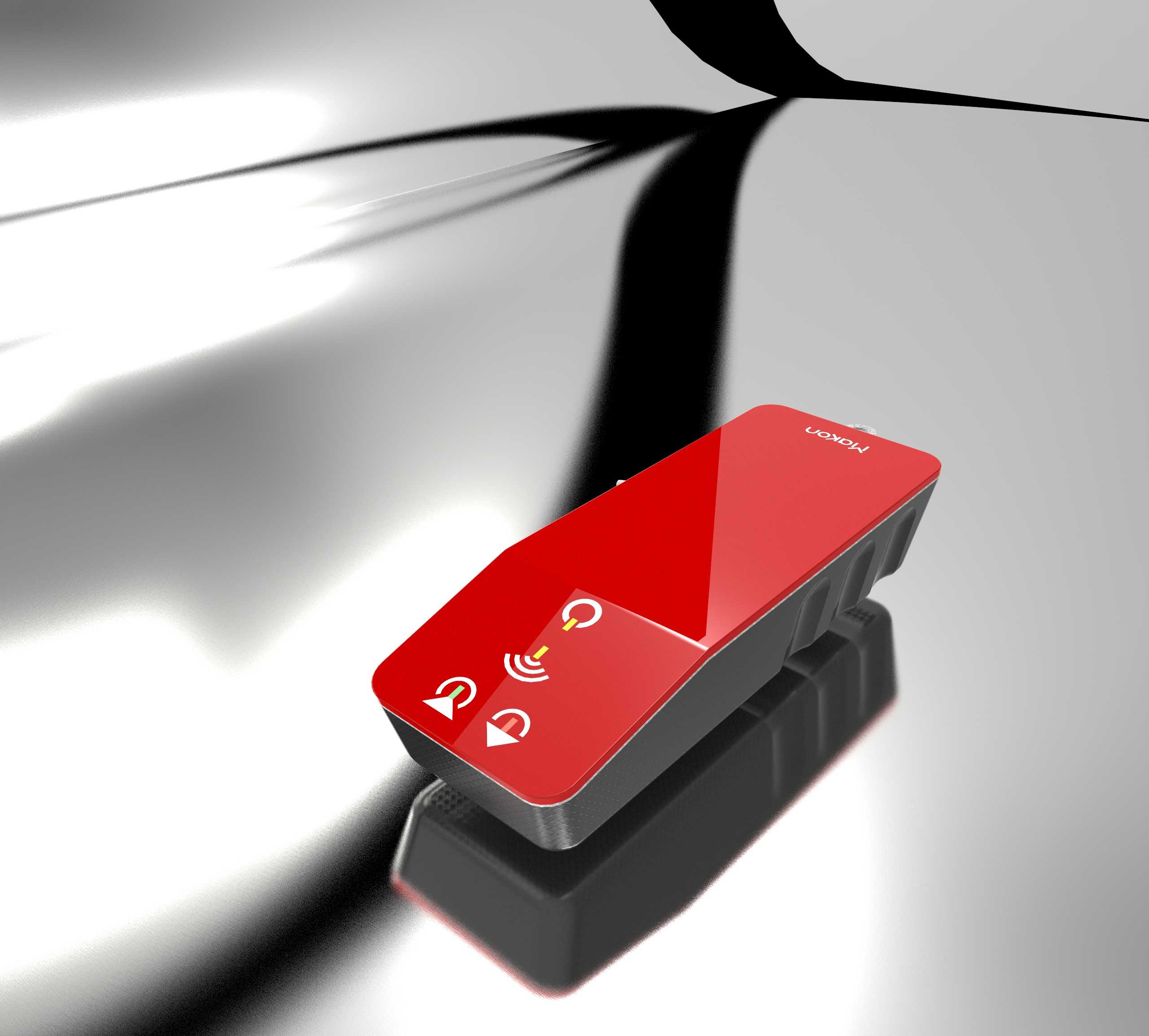

　　无需额外加装散热风扇即可满足长时间联网运行的散热需求，适配户外无外接供电时的低功耗运行要求。上壳作为操作面盖板，采用略微内凹的曲面造型，表面预留了功能按键的透光标识位，对应设备的电源触发、签到确认、数据上传三个核心操作按键，按键区域做了0.3mm的下沉设计，既可以避免日常携带过程中误触按键，也能让按键标识在不同光线角度下都具备清晰的辨识度，上壳与下壳的扣合位置设计了整圈的密封胶条槽，装配后可实现IP54级的防尘防泼溅能力，应对户外突发小雨、作业现场扬尘等复杂使用环境。接口布局方面，壳体侧端预留了两个标准USB接口的开孔位，对应树莓派板载的USB通讯端口，可外接身份证识别模块、指纹采集模块拓展打卡验证方式，

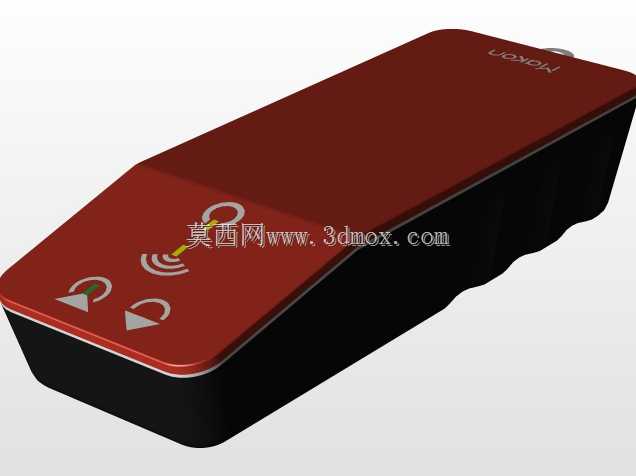

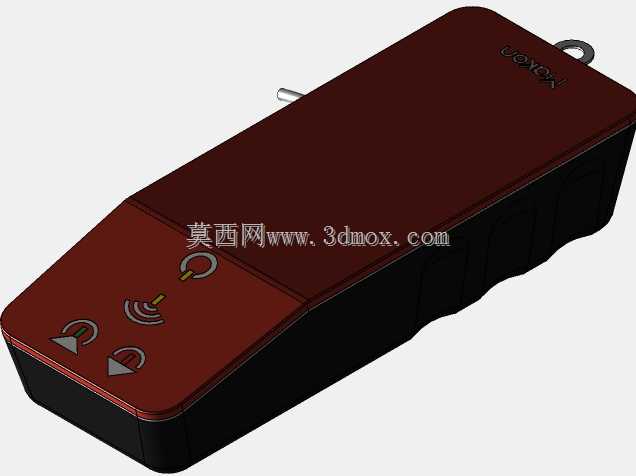

　　同时预留了SIM卡插拔的隐藏式卡槽位，卡槽外侧设计了软胶防尘塞，避免粉尘进入卡槽导致的通讯接触不良，壳体尾部预留了挂绳孔位，方便外勤人员随身携带，也可搭配配套的壁挂支架固定在临时巡检点位作为固定打卡点使用。安装边界上，壳体整体外形适配单手握持的尺寸比例，壁厚均匀控制在1.8mm，既满足日常携带的抗跌落强度要求，也不会因为壁厚过大导致注塑成型周期过长、壳体重量超标，所有边角都做了R2以上的圆角过渡，避免握持时的硌手感，同时减少跌落时的应力集中点，提升壳体的抗冲击能力。内部走线空间上，在3G模组的天线位置预留了专门的天线走线槽，避免天线与主板元件产生信号干扰，同时在供电模块位置预留了电池仓的扩容空间，

　　可根据不同续航需求选配不同容量的内置锂电池，无需修改壳体主体结构即可实现不同续航版本的产品衍生。从实际使用的适配性来看，这款壳体充分考虑了移动打卡设备的使用特性，在结构强度、操作便利性、环境适应性之间做了平衡，没有冗余的装饰结构，所有造型设计都服务于功能需求，比如上壳的红色操作面盖板不仅起到视觉区分作用，其材质选用耐刮擦的PC材质，长期使用按键标识也不会因为频繁摩擦出现磨损脱落，下壳采用ABS+PC混合材质，兼顾注塑成型的流动性与结构抗冲击性能，适合小批量量产的加工要求。
