克利UDA34高精度称重传感单元结构设计

　　在工业衡器、自动化配料、包装检重这类需要精准获取载荷数值的场景里，平行梁式称重传感单元是应用覆盖面最广的核心测力部件，本次呈现的克利UDA34称重传感结构，就是针对中小量程静态、动态称重场景开发的成熟结构方案。从实际落地的工况来看，这类传感单元常被集成在台秤、分选秤、小型料仓称重模块、自动化生产线的在线检重工位里，承担将被测载荷的力学信号转化为可被采集系统识别的电信号的核心作用，其结构设计的合理性直接决定了整套称重系统的测量精度、长期稳定性与抗偏载能力。

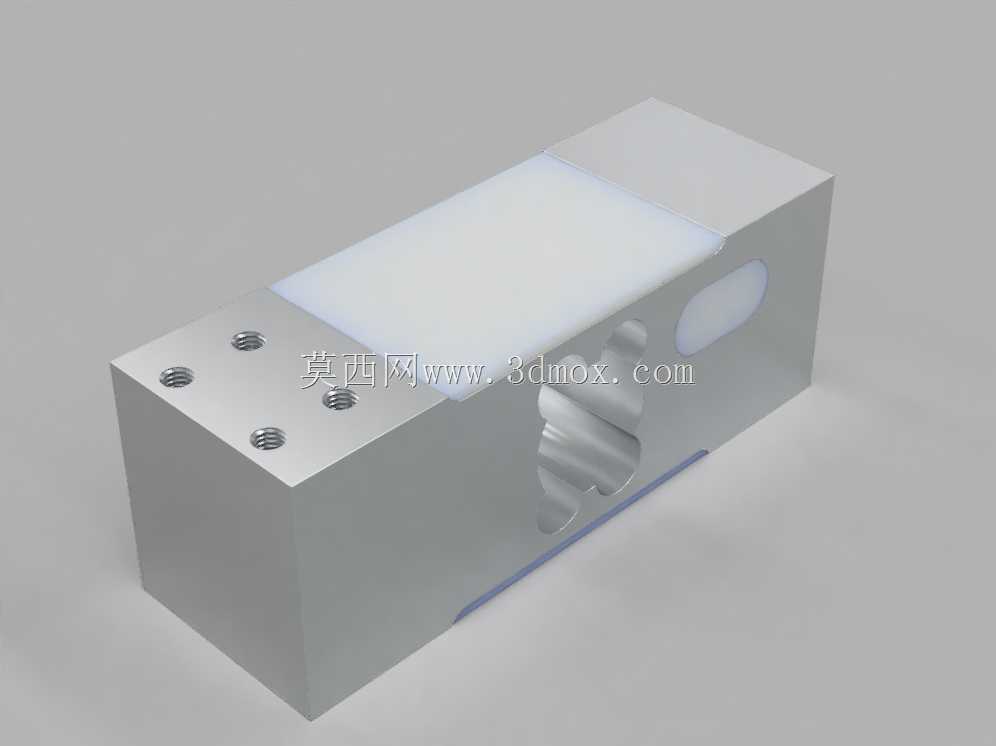

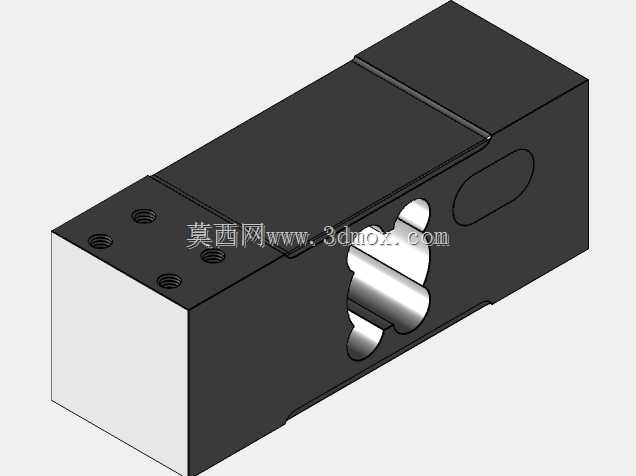

　　从结构设计思路来看，该传感单元采用整体式铝合金弹性体加工成型，没有额外的拼接装配结构，从根源上避免了装配间隙带来的迟滞误差与蠕变问题。弹性体主体为长方体块状结构，中部开设了经过力学仿真优化的异形应变孔，孔位周边的壁厚经过反复迭代计算，能够保证在额定载荷范围内，应变区的应力分布均匀且处于应变片的最佳工作区间，既不会因为应力集中导致弹性体疲劳损坏，也不会因为应变不足导致测量灵敏度不够。弹性体的上下表面均做了精密铣平处理，上表面的四个螺纹孔为加载端安装位，用来固定承载台或者被测载荷的接触工装，下表面对应的两个安装孔为固定端位，用来将整个传感单元锁紧在设备的安装基座上，安装孔的位置度公差控制在0.02mm以内，避免安装时产生额外的装配内应力影响测量精度。

　　在安装边界与尺寸适配方面，该传感单元的整体外形为规整长方体，没有外凸的不规则结构，在设备布局时不需要预留额外的避让空间，安装基座只需要加工出对应孔位的平整安装面即可，安装面的平面度要求不低于0.05mm，防止基座不平导致弹性体产生预变形。固定端安装时需要采用强度等级8.8级以上的内六角螺钉，锁紧扭矩按照额定载荷的不同控制在8-12N·m之间，加载端的承载工装需要保证载荷的作用线尽量与传感单元的中心轴线重合，偏载角度不能超过3度，否则会带来额外的测量误差。弹性体的应变区外侧预留了应变片粘贴与接线的防护空间，后期可以配套不锈钢防护壳或者硅胶灌封处理，满足食品加工、化工配料这类有防尘防水要求的工况使用。

　　从功能特性的工程实际表现来看，该结构的抗偏载能力相比同尺寸的传统平行梁结构提升了15%左右，中部的异形孔结构能够有效抵消侧向力带来的测量干扰，在生产线旁有轻微设备振动的工况下，依然能够保证稳定的测量输出。弹性体材料选用的是高强度锻造铝合金，经过T6时效处理后，内部应力完全释放，长期满载使用时的蠕变值控制在0.02%F.S/30min以内，能够满足贸易结算类衡器的精度要求。在结构建模过程中，所有的安装孔位、应变区壁厚、过渡圆角都按照实际加工工艺要求做了细节处理，比如应变孔与弹性体外壁的过渡处采用R2的圆角过渡，避免铣削加工时产生应力集中，安装孔的孔口做了0.5mm的倒角，既方便螺钉导入，也能去除加工毛刺防止安装时刮伤基座表面。

　　在实际选型适配时，该结构对应的量程覆盖10kg到100kg的区间，能够满足绝大多数商用台秤、小型检重设备的测力需求，建模时还原了弹性体的所有细节特征，包括应变区的加工纹理预留位、接线端的出线槽、安装孔的螺纹深度等，结构工程师在做整套称重设备的布局设计时，可以直接调用该模型进行装配干涉检查，不需要再对传感单元的结构做二次测绘，能够大幅缩短设备开发的周期。需要注意的是，这类应变式称重传感单元在安装时要远离强电磁干扰源，动力线与信号线要分开布线，模型里也预留了屏蔽线缆的出线位置，方便后续电气布线时做结构避让。
