螺旋灯丝节能灯泡结构设计

　　在日常民用照明、小型设备指示照明、低压配电回路状态指示等场景中，这类带螺旋发光体的紧凑型灯泡是应用频次极高的电气配件，很多刚接触三维建模的结构工程师，往往会把这类灯泡的建模练习当成掌握螺旋线特征、扫掠命令、多实体装配配合的入门实操案例，毕竟其结构看似简单，实则覆盖了机械建模里最常用的几类特征操作，也能帮设计者快速建立对电气类小零件安装边界、配合公差的基础认知。

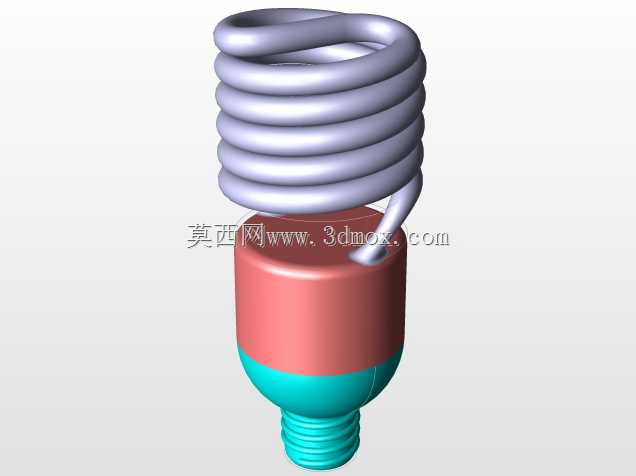

　　从实际功能来看，这个灯泡的结构分为三个核心功能段，最下方的螺纹段是标准的灯头安装接口，采用通用的螺口配合尺寸，适配市面上绝大多数常规螺口灯座，安装时只需要顺着螺纹旋入到位，就能同时实现机械固定与电气触点的导通，不需要额外的紧固件或者接线操作，这部分的尺寸设计完全遵循通用灯头的尺寸规范，螺纹大径、螺距、端部触点的突出高度都有统一的行业标准，建模时如果这部分尺寸出现偏差，后续做装配验证时就会出现旋入卡滞、触点接触不良、安装后松动脱落的问题，很多新手练习时容易忽略这部分的公差预留，把螺纹尺寸做的和灯座完全零间隙，实际生产中不管是金属灯头的冲压公差还是灯座的注塑收缩率，都会导致装配失败。

　　中间的基座部分分为上下两段，下段的绝缘段采用耐温工程塑料材质，主要作用是隔离带电的灯头螺纹与上部的发光结构，避免安装时人手接触到带电部件，同时也承担整个发光体的支撑作用，上段的金属基座是螺旋发光体的固定端，两个出线端从基座内部穿出，和下方灯头的两个电极分别连通，这部分的壁厚设计需要兼顾结构强度与散热需求，壁厚过薄会导致螺旋发光体固定不稳，受外力碰撞时容易出现根部断裂，壁厚过厚则会增加不必要的材料成本，同时挤占内部走线的空间，给电极焊接工序带来操作难度。

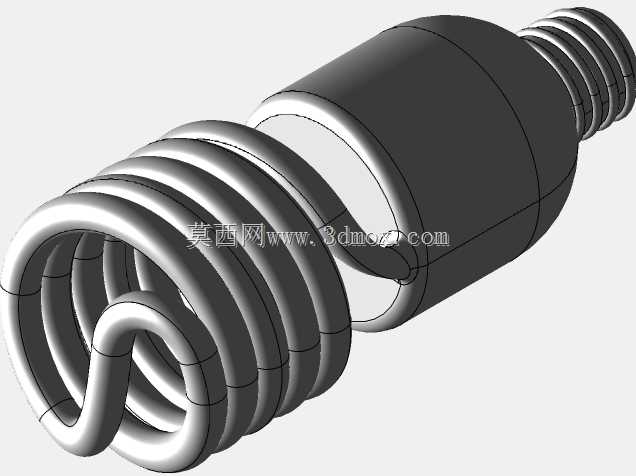

　　上部的螺旋发光体是这个模型的核心结构，采用连续的螺旋盘绕形态，这种设计的核心目的是在有限的竖向空间内尽可能拉长发光体的有效长度，相比直丝状的发光结构，相同高度下螺旋形态的发光体总长度可以提升4-6倍，在相同功率参数下能获得更大的发光面积，让光线输出更柔和，减少局部眩光问题。建模时这部分的螺旋线参数需要反复调整，螺旋的圈径、节距、起始角度、收尾端的过渡曲率都会直接影响最终的形态合理性，如果节距设置过小，相邻的螺旋圈会出现干涉重叠，生产时会导致发光体局部短路，节距过大则会浪费空间，达不到紧凑型设计的初衷；螺旋收尾端和基座的连接位置需要做平滑的曲率过渡，不能出现硬折角，否则不管是玻璃材质的成型工序还是后续的成品抗震动测试，折角位置都会成为应力集中点，轻微的外力震动就会导致发光体断裂失效。

　　做这类小零件的结构设计时，不能只盯着外观形态做曲面造型，还要考虑实际生产的工艺可行性，比如螺旋发光体如果是玻璃材质，螺旋的弯曲半径不能小于玻璃材质的最小弯曲极限，否则烧制过程中很容易出现管壁厚薄不均、局部开裂的问题；如果是固态发光的节能灯结构，螺旋部分的外壳还要考虑透光率、耐紫外线老化的材质特性，基座和螺纹段的配合位置要做止口结构，涂胶密封后要达到基础的防尘防水等级，适配卫生间、户外走廊这类潮湿场景的使用需求。

　　很多工程师在做照明类产品的整机结构时，往往会忽略灯泡这类外购件的精确建模，随便找个简化的模型塞进装配体，等到做干涉检查、安装空间预留的时候就会出问题，比如灯座周围的遮挡件距离灯泡太近，长期工作时灯泡散发的热量会把周边的塑料件烤变形，或者灯泡的螺旋部分直径过大，安装时和周边的结构件发生碰撞，导致灯头无法旋入到位。这个模型的尺寸边界非常清晰，最大外径出现在螺旋发光体的中段位置，整体高度从螺纹端部到螺旋顶端的尺寸控制在常规紧凑型灯泡的尺寸范围内，不管是做台灯、壁灯、设备状态指示灯的装配设计，都可以直接用这个模型做空间占位验证，提前预留好足够的安装与散热空间，避免后期开模后才发现尺寸干涉问题，造成不必要的改模成本。

　　另外这个模型的螺旋结构建模逻辑，还可以延伸到很多其他机械零件的设计中，比如弹簧类零件、螺旋输送杆、加热管盘管、螺纹护套这类带连续螺旋特征的零件，建模思路都是相通的，先通过螺旋线命令生成路径，再绘制截面轮廓沿路径扫掠，最后处理端部的过渡特征，掌握了这个灯泡的螺旋建模方法，再做其他同类螺旋特征的零件时就能大幅提升建模效率，减少特征报错的概率。在做结构验证时，还可以给这个模型赋予对应的材质属性，做简单的热仿真分析，验证灯泡长期工作时基座部分的温度是否在绝缘塑料的耐温范围内，螺旋部分的热量散发是否顺畅，会不会因为热量堆积导致使用寿命缩短。
