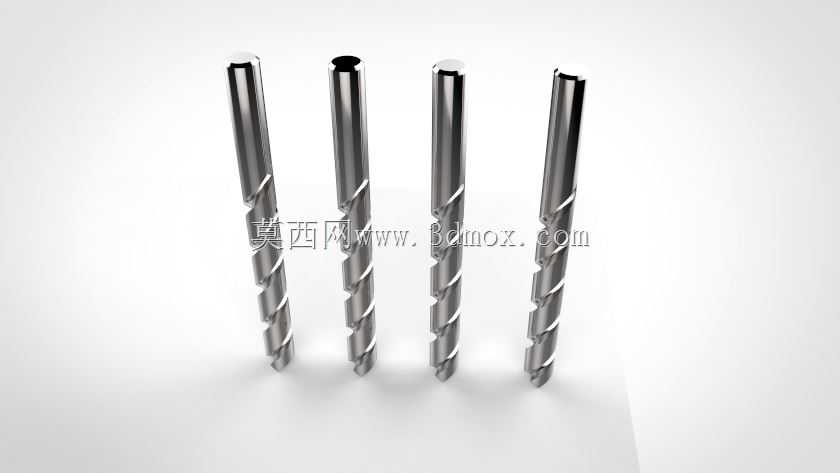

直柄麻花钻金属切削加工工具结构

　　在金属切削加工、钣金装配、模具修配、五金件量产的各类作业场景里，直柄麻花钻是钻孔工序里应用覆盖度最广的消耗类刀具，从台式钻床、立式加工中心、手持充电钻到摇臂钻床，只要涉及实体材料上的圆柱孔加工，基本都能见到这类刀具的身影。这套直柄麻花钻的结构设计完全遵循切削力学的实际需求，整体分为装夹直柄、排屑螺旋槽、切削刃端三个核心功能段，没有多余的装饰性结构，所有外形特征都服务于钻孔作业的实际功能。直柄段采用等直径圆柱结构，表面做高光洁度处理，装夹时可以和钻夹头的三爪夹持面形成足够的静摩擦力，避免高速旋转时出现打滑、摆偏的问题，直柄的直径公差严格控制在h6精度区间，既可以适配普通手紧钻夹头，也能装入ER弹性筒夹完成高精度装夹，

　　适配不同设备的装夹边界，不需要额外配置变径套就能完成安装。排屑段的螺旋槽采用等导程设计，螺旋角控制在30度左右，这个角度是针对普通碳钢、铸铁、有色金属等常见加工材料反复验证后的最优取值，角度过大容易降低刀体刚性，钻孔时容易出现崩刃，角度过小则会导致切屑排出不畅，切屑堵塞在槽内会刮伤已加工孔壁，甚至造成钻头折断。螺旋槽的槽底采用圆弧过渡结构，没有应力集中的直角棱边，能大幅提升刀体的抗扭强度，在进给量偏大的加工工况下，也能承受足够的切削扭矩，不会从槽根位置发生断裂。切削端的结构设计是整个钻头的核心，两条主切削刃对称分布，横刃经过标准修磨处理，减少钻孔初始阶段的轴向抗力，避免入钻时出现滑移偏位，保证孔位的初始定位精度；

　　刃带部分采用窄边设计，既可以引导钻头沿轴向进给，保证孔的直线度，又能减少刃带和孔壁的摩擦面积，降低钻孔过程中的发热，延长刀具的单次使用寿命。从实际应用的角度看，这类钻头可以覆盖0.5mm到20mm直径区间的常规钻孔需求，不同直径的钻头对应匹配不同的主轴转速与进给参数，小直径钻头适配高转速低进给，大直径钻头则适配低转速高进给，设计时已经通过刀体芯厚的渐变调整，匹配不同直径下的刚性需求，芯厚从切削端向柄部逐步递增，既保证切削端的排屑空间足够，又能提升柄部的整体刚性，避免长径比偏大时出现刀体振颤。在模具加工场景里，这类钻头常用来完成模板上的螺丝过孔、销钉底孔、顶针过孔的初加工，后续再通过铰刀、镗刀完成精度提升；在钣金加工车间，

　　搭配高速钢材质的该类钻头，可以快速完成薄钢板、铝合金板的安装孔加工，不需要复杂的工装定位；在设备维修现场，手持钻搭配这类钻头，可以完成现场配孔、设备改造的钻孔作业，对作业场景的适配性极强。建模过程中，螺旋槽的扫掠轨迹需要严格匹配导程参数，切削刃的后角、前角角度要和实际刀具的刃磨参数保持一致，刃带的凸起宽度、横刃的修磨尺寸都要符合通用刀具的行业规范，这样建出的模型既可以用于刀具选型的装配干涉校验，也能用于加工仿真的刀具路径模拟，还能作为工装设计时的刀具避让边界参考。很多刚接触结构设计的人员容易忽略钻头的实际外形尺寸，在做夹具、工装的避让空间设计时，只预留孔的直径尺寸，没有考虑钻夹头、钻头排屑段的运动边界，实际加工时很容易出现刀具和工装碰撞的问题，这类精准的刀具模型可以在设计阶段就完成干涉检查，提前规避现场加工的碰撞风险。另外，这类钻头的排屑槽方向为右旋设计，适配绝大多数设备的主轴正转方向，切削液可以顺着螺旋槽顺利流入切削区域，带走切削热量的同时冲碎切屑，避免切屑缠绕在刀体上。从安装边界来看，直柄结构的设计不需要配套专用的锁紧结构，只要钻夹头的夹持范围覆盖钻头柄径，就能完成可靠装夹，装夹时的夹持深度需要达到柄部长度的三分之二以上，才能保证高速旋转时的夹持稳定性，这些实际使用的细节在模型的尺寸设计上都有对应的体现，柄部的长度预留了足够的装夹余量，不会出现装夹长度不足的问题。
