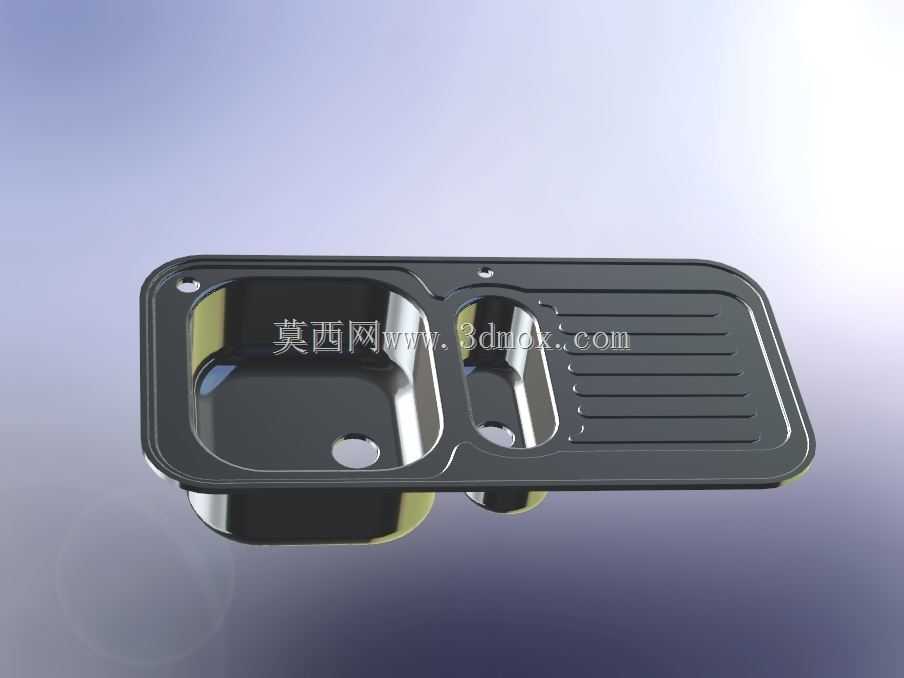

家用带沥水台双槽不锈钢厨房洗菜盆

　　日常做厨卫配套结构设计时，这类带一体式沥水台的双槽水槽是小户型厨房适配率极高的款型，先从安装边界说起，常规适配600mm标准深度的地柜，台面开孔需要预留侧边20mm的承托边，后侧要留出40mm的进水角阀、下水管走位空间，不能紧贴墙面安装，否则后期软管接驳、龙头安装都会出现操作空间不足的问题。很多新手建模时容易忽略槽体下方的落水口位置偏移，这款模型里主槽落水口偏向槽体后侧1/3处，副槽落水口同样靠后布置，就是为了给下方橱柜留出抽屉、拉篮的安装空间，不会出现下水管和柜内五金干涉的情况，这也是实际落地安装时最常碰到的适配问题。

　　从功能特性上看，主槽做了大深度的圆弧过渡设计，槽深控制在200mm左右，日常清洗炒锅、汤锅这类大件厨具时不会出现水花外溅的情况，槽体边角做了R30的圆角处理，既方便后期使用时擦拭清洁，也能在冲压成型时减少板材应力集中，避免不锈钢板材拉伸过程中出现开裂、暗伤，延长产品使用寿命。侧边的沥水台做了一体化的导流筋设计，筋条高度2mm，间距15mm，洗好的碗碟、蔬果放在上面，残留的积水会顺着筋条之间的导流槽直接流入副槽，不会积在台面上漫到橱柜台面接缝处，能有效减少台面玻璃胶长期泡水发霉的问题。副槽尺寸相对紧凑，主要用来处理食材初加工、清洗小件餐具，和主槽之间做了5mm的凸起挡水边，清洗时主槽的水花不会溅到沥水区域。

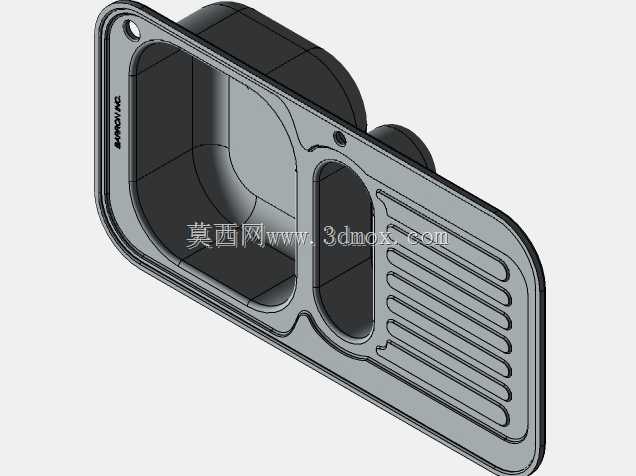

　　设计思路上，这款水槽采用一体拉伸成型的结构，板材选用304不锈钢，厚度常规做1.0mm或者1.2mm，建模时特意还原了槽体边缘的翻边结构，翻边宽度25mm，做了向下的折边处理，安装时搭在台面开孔上，既能分散槽体盛满水后的承重，也能避免边缘割伤安装人员，折边下方还预留了密封胶条的安装槽，打胶密封后可以防止台面上的水顺着缝隙渗到橱柜内部。槽体表面做了细拉丝处理，建模时还原了拉丝纹理的方向，这种表面处理比亮面抛光更耐刮擦，日常使用中钢丝球、餐具剐蹭留下的痕迹不会太明显，也不容易残留水渍，清洁维护成本更低。

　　实际应用场景里，这类水槽不仅适配普通家庭厨房，也常出现在单身公寓、出租房、小型餐饮门店的备餐区，安装方式可以做台上盆、台中盆或者台下盆，不同安装方式对应的开孔尺寸公差要求不同，台上盆开孔公差可以放宽到2mm，台中盆和台下盆因为要和台面做齐平处理，开孔公差需要控制在0.5mm以内，建模时把槽体的外轮廓、翻边尺寸、槽体深度、落水口孔径都做了1:1还原，结构设计师做厨卫方案布局时，可以直接调取模型核对橱柜内部的管线走位、五金适配性，不用反复测量尺寸调整方案。很多设计师做方案时容易忽略水槽后侧的龙头安装孔位，这款模型在沥水台后侧预留了标准35mm的龙头安装孔，孔位距离后边缘30mm，既可以安装普通冷热龙头，也能适配抽拉式龙头，孔位周边做了加厚冲压处理，安装龙头时不会因为锁紧力过大导致板材变形。另外槽体底部做了防凝露涂层的安装位预留，建模时还原了底部的平整结构，实际生产中会在底部喷涂1mm厚的防凝露胶，搭配消音垫，避免冬季使用时槽体内外温差大产生冷凝水滴到橱柜里，也能降低水流冲击槽体产生的噪音。做这类五金件建模时，最容易出错的是各个折弯处的R角处理，如果R角做的太小，实际生产时冲压模具容易磨损，生产出来的产品容易出现折痕，R角做的太大又会影响槽体的有效使用容积，这款模型里的所有折弯R角都匹配实际冲压工艺要求，没有出现工艺无法实现的锐角结构，完全符合量产加工的设计标准。
