天梭传统款腕表后盖结构精细建模

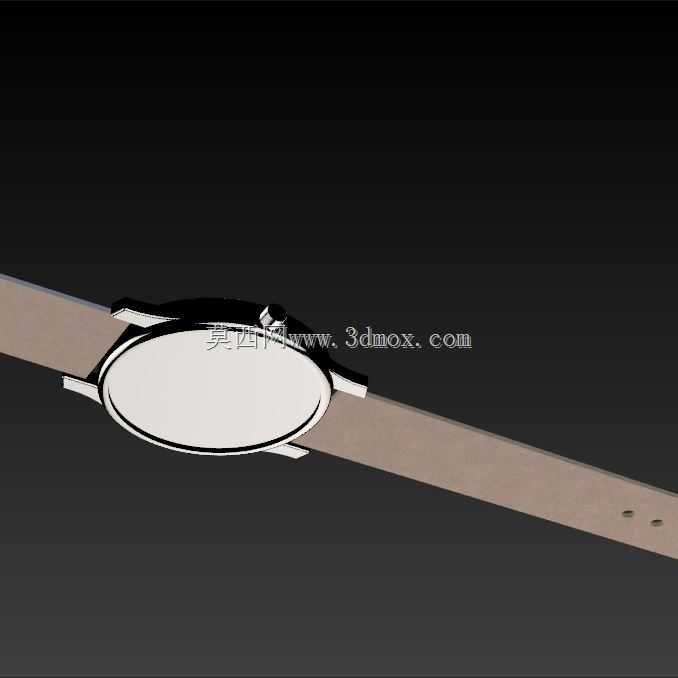

　　日常做消费类精密产品结构建模时，腕表类的细节还原一直是考验建模精度的典型品类，这次做的天梭传统款腕表后盖及相邻表壳结构，首先要考虑的就是实际装配场景下的各个配合边界。从实际使用场景来看，这类传统腕表的后盖属于日常佩戴中直接接触皮肤、同时承担密封防护、品牌标识承载、机芯防护多重作用的部件，建模时不能只做外观曲面的复刻，要把各个结构的实际功能对应到几何特征上。首先看后盖本身的轮廓，整体是适配圆形表壳的弧面结构，边缘做了和表壳中框配合的阶梯止口，这个止口的配合公差在实际生产中要控制在0.02mm以内，才能保证压合后和防水胶圈的贴合度，避免日常佩戴时汗水、水汽渗入机芯仓。建模时先做基准面的定位，以表耳的安装平面为Z向基准，

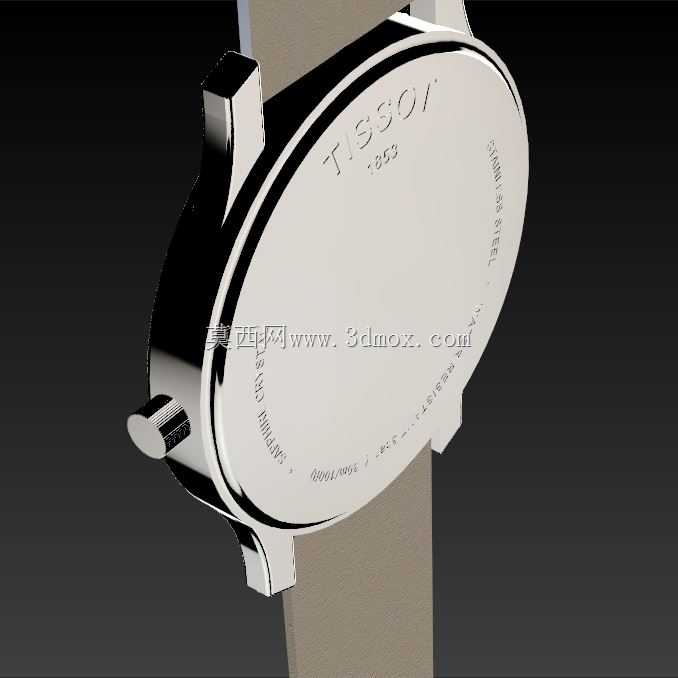

　　确定后盖的突出高度，这个高度不能超出表耳的下沿平面，不然佩戴时后盖会过度硌手，影响佩戴舒适度，实际测量同类型腕表的这个突出量一般控制在1.2mm到1.5mm之间，和手腕的贴合弧度要匹配，后盖的外曲面不是正圆弧，是带轻微人体工学的椭球弧面，边缘做了0.3mm的倒角过渡，避免锐边剐蹭皮肤。然后是后盖上的标识特征，包括品牌字母标识、创始年份标注、环绕后盖边缘的材质说明、防水参数刻印，这些特征不是简单的贴图，实际生产中是激光蚀刻或者冲压成型的，建模时要做0.08mm的下沉特征，字符的线条宽度控制在0.15mm，既保证标识清晰，又不会因为蚀刻过深影响后盖的结构强度，毕竟后盖的板材厚度本身只有0.8mm，过深的刻印会导致局部应力集中，受到挤压时容易出现变形。再看和后盖衔接的表壳部分，3点位的表冠结构是建模时需要重点处理的配合部位，表冠和表壳之间的巴管配合间隙要留0.1mm的装配余量，表冠的防滑齿做了等距的直齿结构，齿深0.2mm，齿顶做了R0.1的圆角，方便日常调校时间时手指拧动不打滑。四个表耳的结构是和表壳一体化建模的，表耳的内槽宽度要适配常规皮质表带的安装尺寸，也就是20mm的标准带宽，表耳上的生耳孔位置要和表壳背面保持足够的距离，保证生耳安装后有足够的拆装空间，不会被后盖的边缘挡住，实际装配时生耳的拆装间隙至少要留1.2mm，不然更换表带时工具无法伸进去压缩生耳弹簧。从结构强度的角度考虑，表壳和后盖的材质都是316L不锈钢，

　　建模时各个转角位置都做了不小于R0.2的圆角过渡，避免热处理或者抛光时出现应力集中导致的开裂，后盖和表壳配合的位置预留了0.5mm宽的胶圈安装槽，槽深0.3mm，适配直径0.5mm的丁腈橡胶防水圈，压合后可以实现50米生活防水的密封要求，这个槽的位置精度直接影响防水性能，建模时要保证槽的中心和后盖配合止口的同轴度误差不超过0.05mm。另外，表壳侧面的抛光和拉丝区域的分界也要在建模时做明确的曲面分割，表耳的正面是镜面抛光区域，侧面是拉丝区域，后盖的外表面整体是拉丝处理，边缘的倒角是抛光亮面，这些曲面的分割线要流畅，不能出现尖角或者错位，不然后续表面处理时会出现工艺边界模糊的问题。实际建模过程中，先搭建整体的骨架基准，

　　确定表壳的整体外径是40mm，厚度控制在8mm，再依次拆分表壳中框、后盖、表冠、表耳各个独立零件，每个零件的装配约束都按照实际生产的装配顺序来设置，保证各个配合面没有干涉，比如表冠拧入到最紧位置时，表冠的端面和表壳侧面的间隙要留0.2mm，避免摩擦导致的表冠转动卡滞。还要考虑后期渲染或者开模的需求，所有曲面都做了G2连续的过渡，没有碎面或者收敛点，尤其是后盖的弧面和表耳衔接的位置，曲面曲率要连续，不然抛光后会出现光影不顺的问题，影响成品的外观质感。这类精密穿戴产品的建模，核心不是把外观做像，而是要把每个结构背后的功能逻辑还原出来，每个尺寸、每个倒角、每个凹槽都有对应的实际用途，脱离了实际装配和使用需求的建模，哪怕外观再像，也没法用于后续的结构验证或者开模参考。
