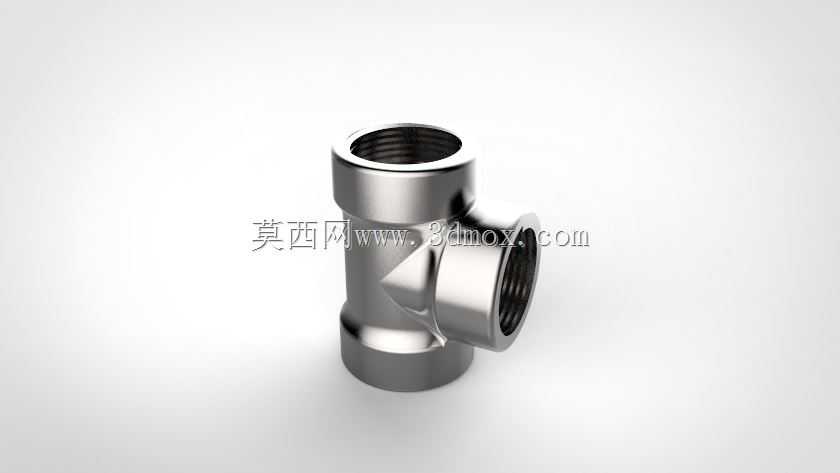

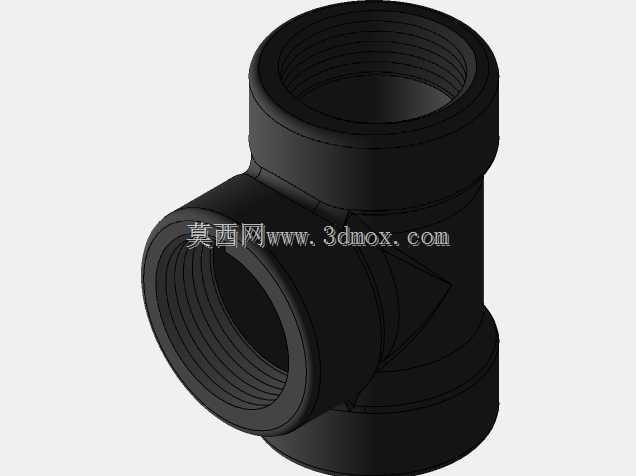

ASME标准不锈钢承插焊高压三通管件

　　在石化、高压流体输送、液压动力站、工业制冷机组这类对管路承压等级、密封可靠性要求严苛的场景里，承插焊类三通管件是管路分流合流环节的核心基础零件，这款遵循ASME B16.11规范的不锈钢承插焊三通，就是针对高压工况下的管路分支需求设计的典型零件。从实际工程选型的角度看，这类承插焊三通和普通螺纹三通、对焊三通的应用边界非常清晰：承插结构不需要对管材端部做复杂的坡口加工，安装时只需将配管插入承口内部完成角焊缝焊接即可，相比对焊结构的安装容错率更高，同时承口与管材的配合段能形成一定的径向定位支撑，在高压脉动流体的长期冲击下，焊缝处的应力集中水平远低于外露的螺纹连接结构，非常适合10MPa以上等级的中高压管路系统使用。

　　这款三通采用整体锻造不锈钢坯料加工成型，相比铸造件的内部组织致密性更好，不存在砂眼、缩松这类铸造缺陷带来的泄漏隐患，材料本身的抗腐蚀特性也能适配化工介质、水汽、液压油等多种常见工业流体的输送需求。从结构设计逻辑来看，三个接口的承口内径尺寸严格匹配对应公称通径的管材外径公差，承口深度经过统一规范，既保证管材插入后有足够的焊接贴合长度，又不会因为插入过深导致管路内部流道的通径缩减——很多现场安装的非标准三通经常出现承口过深导致管材顶到流道交汇处，造成局部流阻陡增、介质冲蚀加剧的问题，这款标准件的流道交汇处做了平滑的圆弧过渡，三个方向的流道通径保持一致，不会在分流位置形成紊流区，能有效降低长期运行过程中的介质冲蚀磨损速率。外形尺寸上，

　　三个接口的中心距、承口端面到主体中心的距离、主体外圆的壁厚都严格遵循对应压力等级的规范要求，安装时不需要额外调整管路的排布间距，能直接适配同标准的弯头、直通、阀门等其他管路元件，不会出现和相邻零件干涉的问题。主体的外表面没有多余的凸起结构，整体为等径三通结构，三个接口的规格完全一致，适合三个通径相同的管路节点使用，外部的六角形（或者说明显的加工夹持面）设计是为了安装时可以用管钳等工具固定管件主体，避免焊接过程中管件移位导致的焊缝错边问题。从建模的细节来看，承口内部的止推台阶位置做了微小的倒角处理，既方便管材插入时的导向，又能避免台阶处的锐角划伤管材端部，同时焊接时的焊缝熔深可以顺着倒角自然过渡，减少焊缝根部的应力集中点。流道内部的交汇处没有加工残留的尖角，三个方向的流道相贯线位置做了圆滑过渡处理，这一点对于高压工况尤其重要——尖锐的相贯线位置在高压流体反复作用下会成为应力集中的疲劳源，长期运行容易出现裂纹泄漏，圆滑过渡的结构能把局部应力水平降低30%以上，大幅提升管件的疲劳使用寿命。在实际管路排布中，这类三通通常用在管路需要垂直分出支路的位置，比如液压站的主压力管路分出控制油路、高压气体管路分出仪表取样支路、化工管路分出旁通回路等场景，安装时需要注意承口焊接时的焊缝高度要符合规范，不能过高导致焊缝凸起影响后续的管路保温或者相邻零件安装，也不能过低导致焊接强度不足。和螺纹连接的三通相比，承插焊结构不存在螺纹密封的老化问题，

　　不需要额外缠绕生料带或者涂抹密封胶，长期运行的密封可靠性更高，也不会出现螺纹锈蚀后无法拆卸的问题；和法兰连接的三通相比，承插焊结构的整体体积更小，不需要额外配置法兰片、密封垫和螺栓组，在空间紧凑的设备内部管路中优势非常明显，整体重量也更轻，能降低管路系统的整体载荷。设计这类三维模型的时候，需要重点控制几个关键尺寸的公差：承口的内径公差要和对应管材的外径公差形成合理的间隙配合，间隙过大会导致焊接时焊料容易流入流道内部造成通径堵塞，间隙过小则会导致管材无法顺利插入承口；三个承口的轴线垂直度要严格控制，否则安装后会出现管路别劲的问题，长期运行会在焊缝处产生附加的装配应力；主体的最小壁厚要满足对应压力等级的强度要求，尤其是流道交汇处的壁厚，不能因为加工流道导致局部壁厚不足，留下承压隐患。另外，承口端部的焊接坡口角度也做了标准化设计，方便现场焊接操作时能形成均匀的焊缝，不需要安装工人额外打磨加工。
