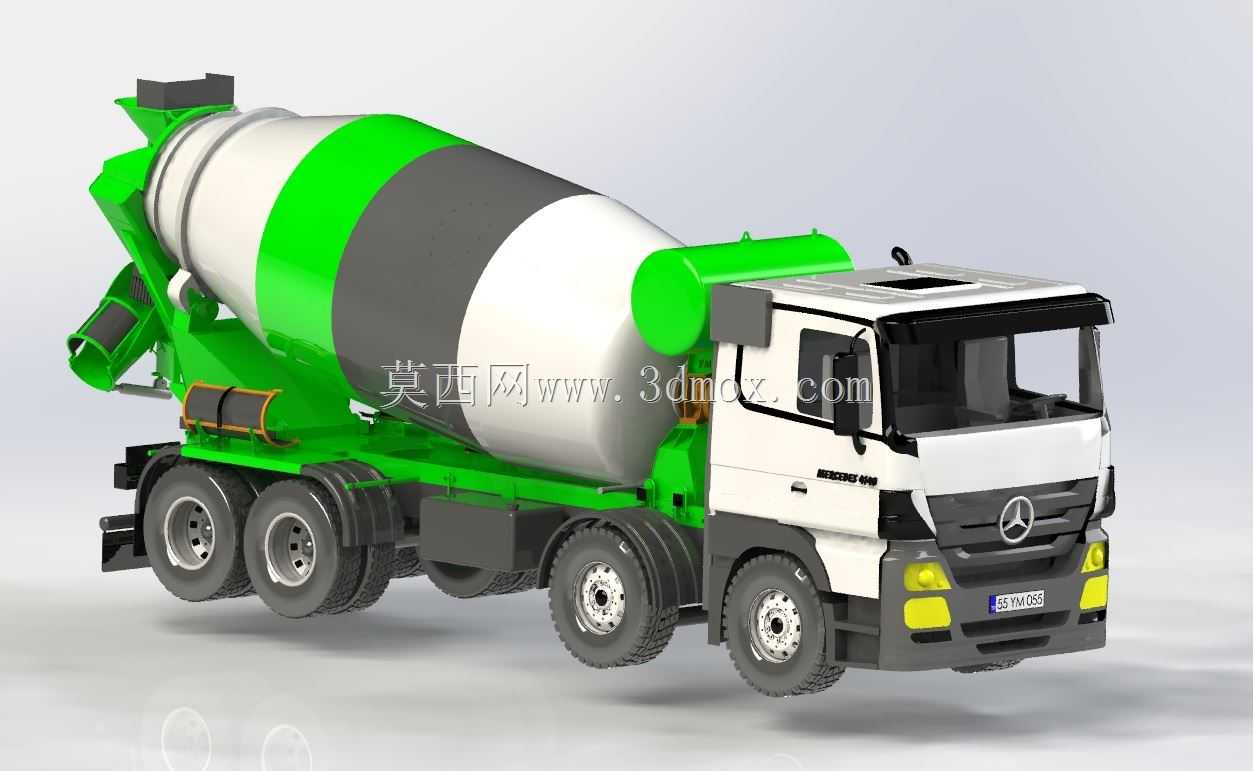

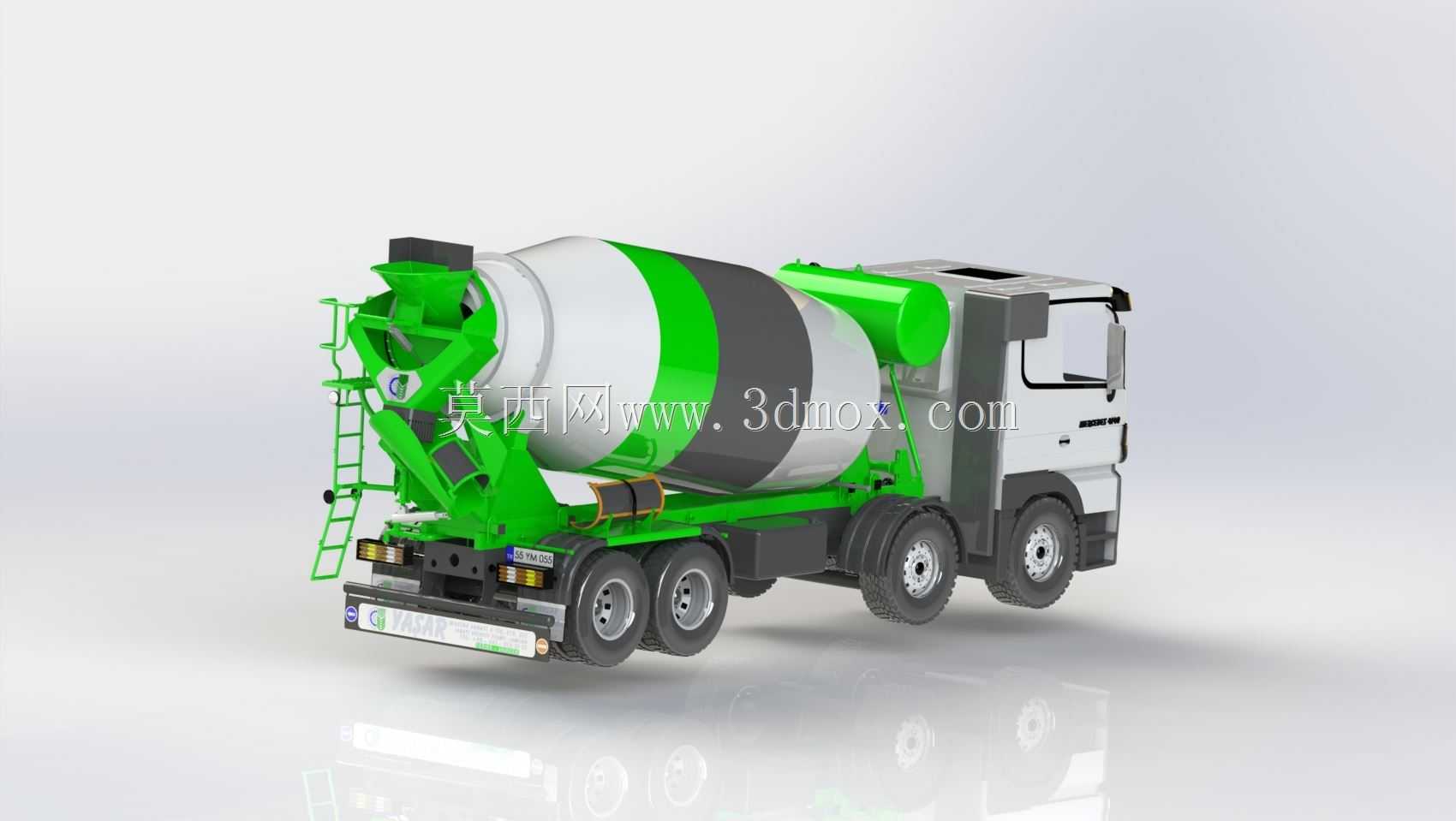

奔驰底盘12方混凝土搅拌运输整车结构

　　这款基于奔驰重卡底盘打造的混凝土搅拌运输设备，核心服务于商砼从搅拌站到施工现场的中转运输环节，覆盖房建主体浇筑、市政道路施工、桥梁桩基作业等多类工程场景，能在长距离运输或现场待料过程中持续保持混凝土的和易性，避免物料离析、初凝报废的问题，是商品混凝土配送体系里不可或缺的核心作业设备。从结构设计逻辑来看，整车采用8x4四轴重卡布局，前桥为转向承重桥，后桥为双驱动桥加随动承重桥的配置，既满足重载工况下的轴荷合规要求，也能适配工地非铺装路面的通过性需求，最小转弯半径控制在同级别车型的常规水平，可应对城区狭窄工地入口、临时施工便道的通行条件。上装搅拌罐体采用变截面螺距设计，内部的双螺旋搅拌叶片沿罐体锥度平滑过渡，正向旋转时完成进料、

　　搅拌动作，反向旋转时实现卸料，叶片的曲面角度经过反复校核，能在低转速工况下实现混凝土的充分翻动，不会出现局部积料、卸料残留率过高的问题，罐体外部的防护机架预留了清洗水管、操作踏板的安装位，方便作业人员在现场完成卸料后的罐体清洁、出料口调整操作。底盘部分的动力总成与上装液压系统做了动力取力匹配，在车辆行驶过程中可通过变速箱侧置的取力器驱动液压泵，带动罐体维持每分钟1-3转的低速转动，不需要额外配置独立动力单元，既降低了整备质量，也减少了日常维护的点位，驾驶室后方的液压油箱、冷却器采用集成式安装布局，避开了底盘线束、制动管路的走向，后期检修时不需要大面积拆解周边护板。整车的外形尺寸严格遵循道路通行法规要求，整车高度控制在4米以内，

　　宽度不超过2.5米，轴距匹配四轴重卡的常规载荷分布，上装罐体的安装支座采用柔性连接结构，在重载颠簸工况下可缓冲罐体对底盘大梁的冲击载荷，避免大梁长期受交变应力出现开裂问题，出料溜槽设计为可折叠、可回转结构，作业时可根据现场浇筑位置调整伸出长度与倾斜角度，非作业状态下可折叠固定在罐体侧方，不会超出整车宽度边界。从实际作业的适配性来看，这款12方容积的搅拌车主要面向中等规模的混凝土配送需求，单次运输量可满足普通住宅一层楼板的浇筑用量，相比小容积车型配送效率更高，相比超大容积车型对道路条件、施工现场的要求更低，在城区施工、县域工程场景下的适配性更强。底盘的制动系统采用气刹结构，搭配ABS防抱死系统，重载下坡时的制动稳定性有充足保障，

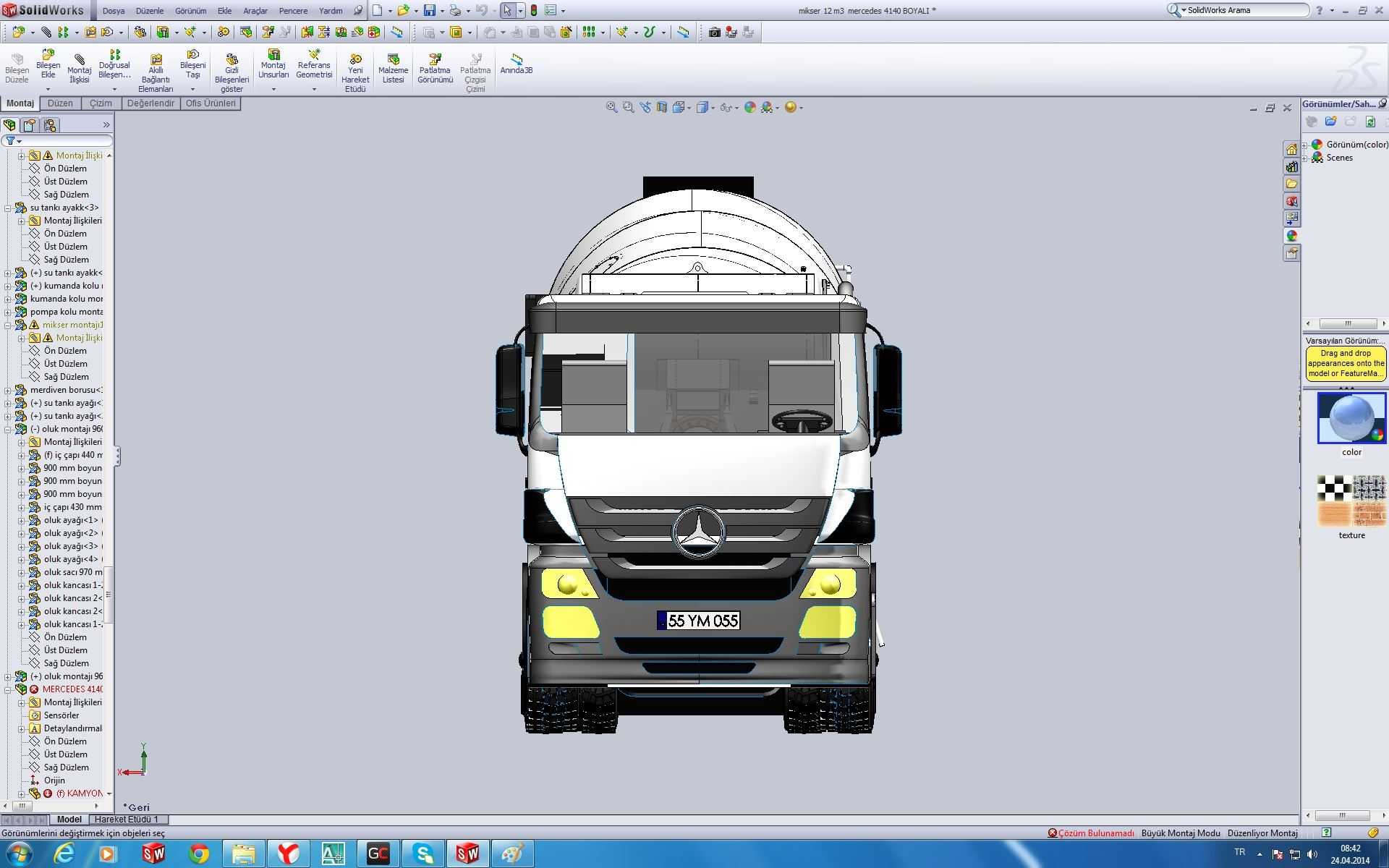

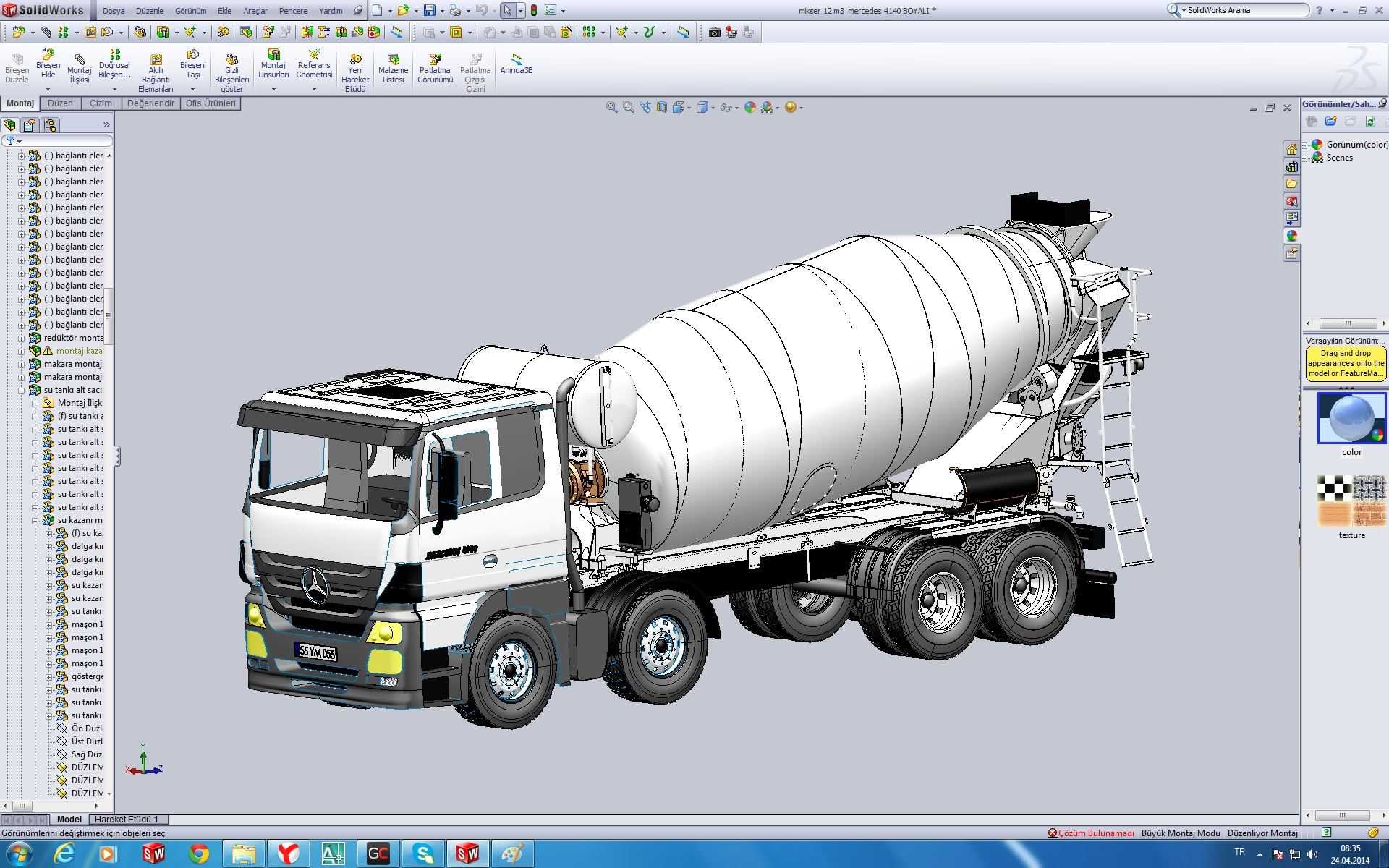

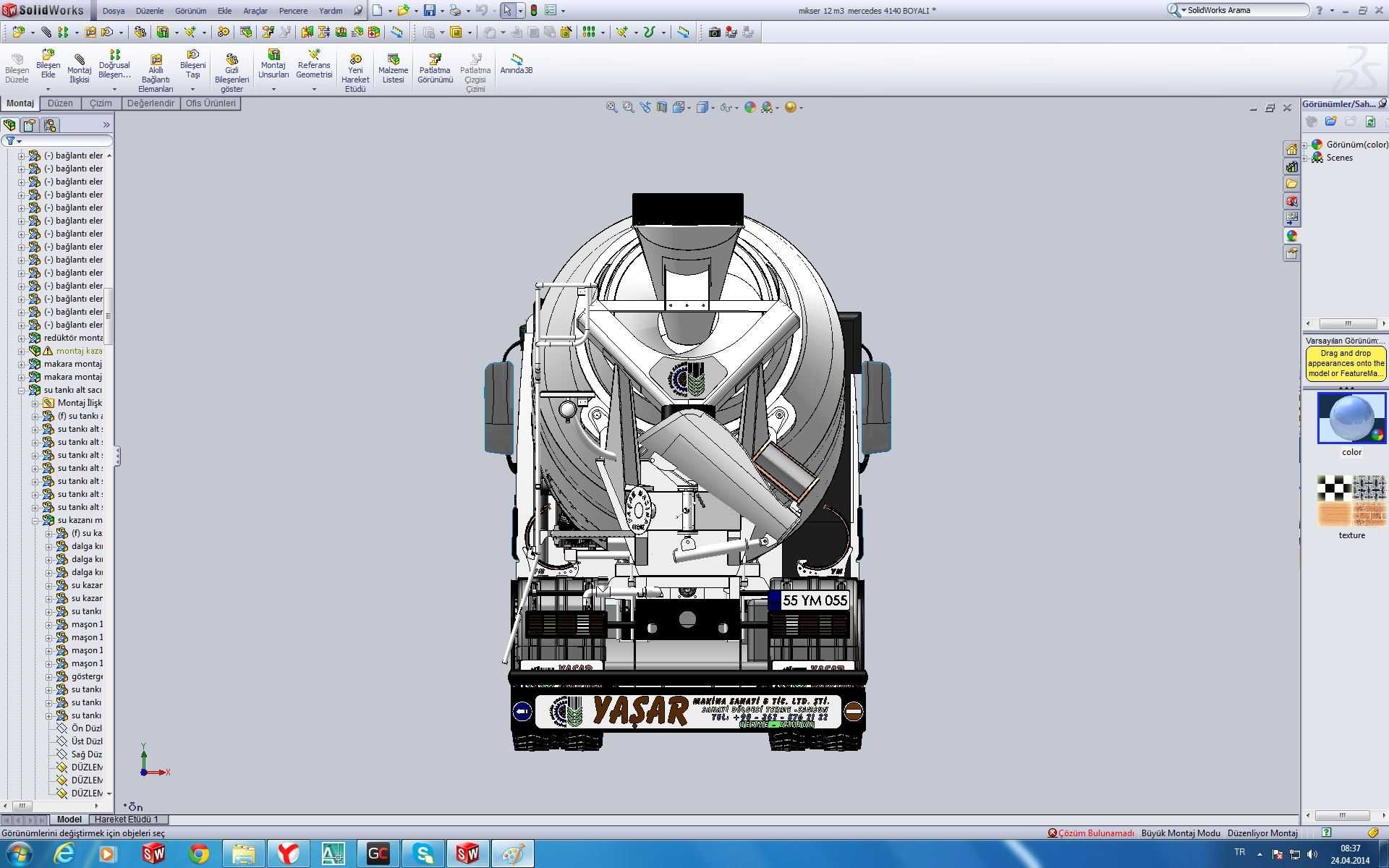

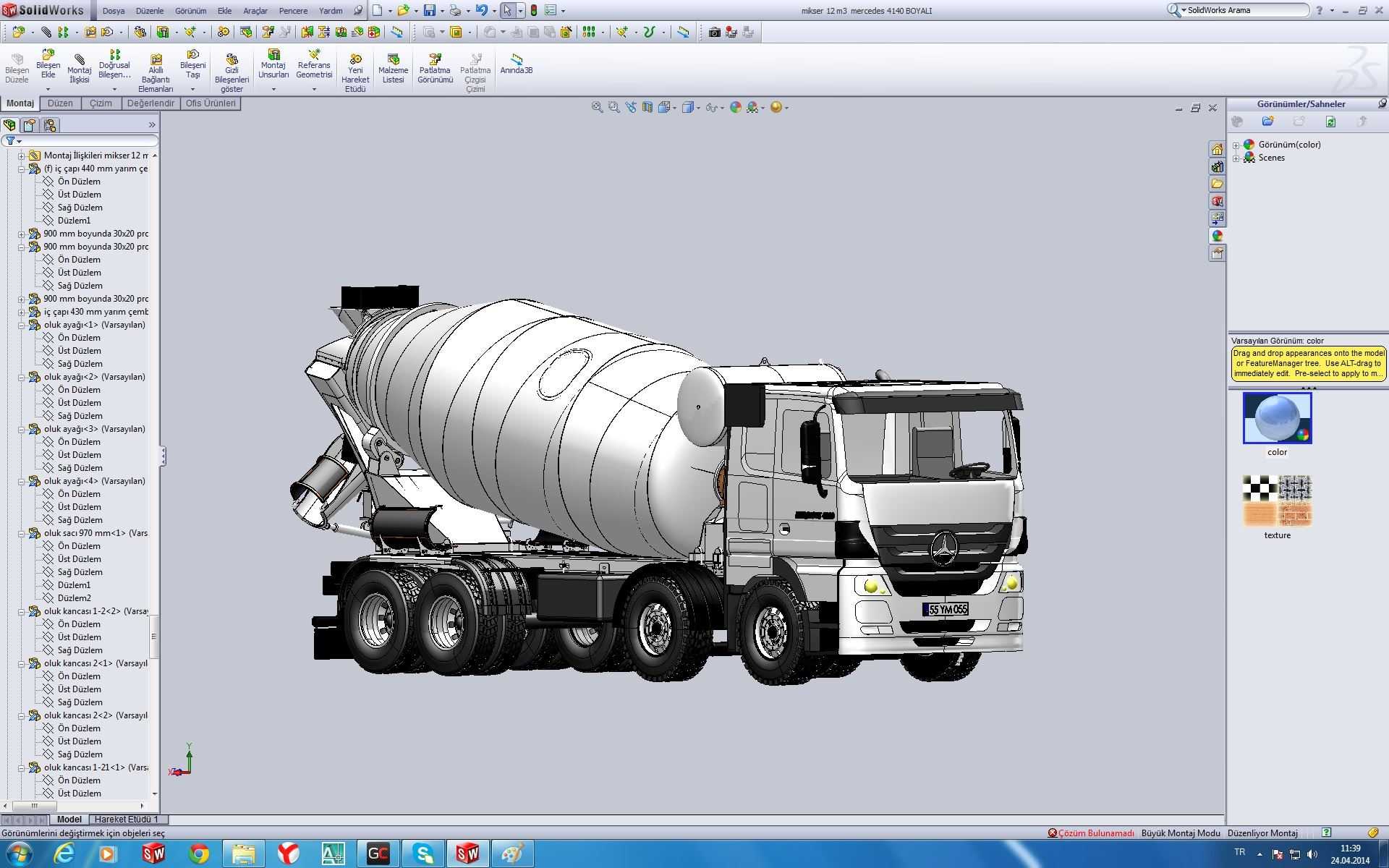

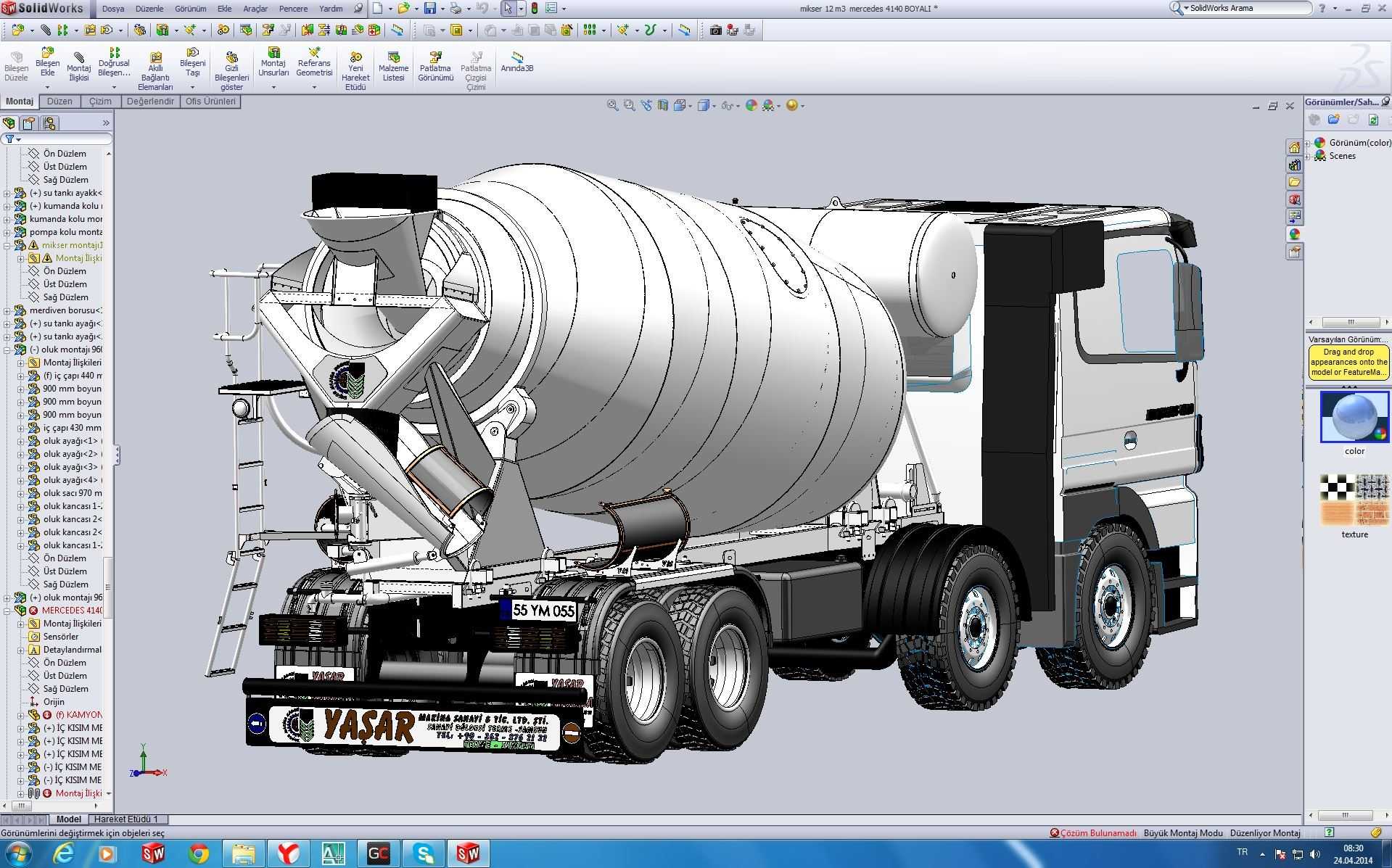

　　轮胎选用重载型钢丝胎，可适配工地碎石路面、硬化铺装路面的交替行驶需求，罐体的进料口设计有防尘防溅挡板，进料过程中可减少混凝土外溢，也能避免运输过程中雨水进入罐体改变混凝土水灰比。在建模细节处理上，整车的底盘管线、驾驶室外观细节、上装操作机构都做了等比例还原，结构件之间的装配间隙符合实际生产的公差要求，可用于商用车上装匹配设计、工程设备可视化演示、施工场景模拟搭建等用途，设计过程中参考了实际量产车型的结构布局，对取力器传动路径、液压管路走向、罐体支撑点位置都做了符合工程逻辑的还原，没有出现结构干涉、安装位置冲突的问题，能直观呈现这类搅拌运输设备的完整结构组成与作业逻辑。
