臂架式混凝土输送布料车结构设计

　　该结构围绕混凝土泵送后的高位、远距离布料作业展开，主体由车载底盘、回转支承、立柱、多节折叠臂架、输送管道、末端软管以及液压驱动杆件组成。设备常见于建筑施工、桥梁墩柱浇筑、厂房地坪施工和狭小场地混凝土输送场景，其核心作用不是单纯运输混凝土，而是将泵送来的混合料通过臂架管路直接送至浇筑点，减少人工接管、拖管和反复移位带来的效率损失。

　　从布置思路看，臂架采用折叠与伸展结合的形式，兼顾行驶状态下的紧凑收纳和作业状态下的覆盖半径。图纸中臂架展开后沿水平方向具有较长伸出距离，末端可通过多关节姿态调整到达基坑、楼面或障碍物后方。臂节之间通过铰点连接，液压缸布置在臂架侧面或下方，驱动各节臂相对转动；连杆和铰点位置需要同时满足举升力矩、折叠干涉、管路弯曲半径以及维修空间要求。设计时不能只追求最大臂长，还要校核不同仰角、偏转角和末端软管下垂状态下的整机稳定性。

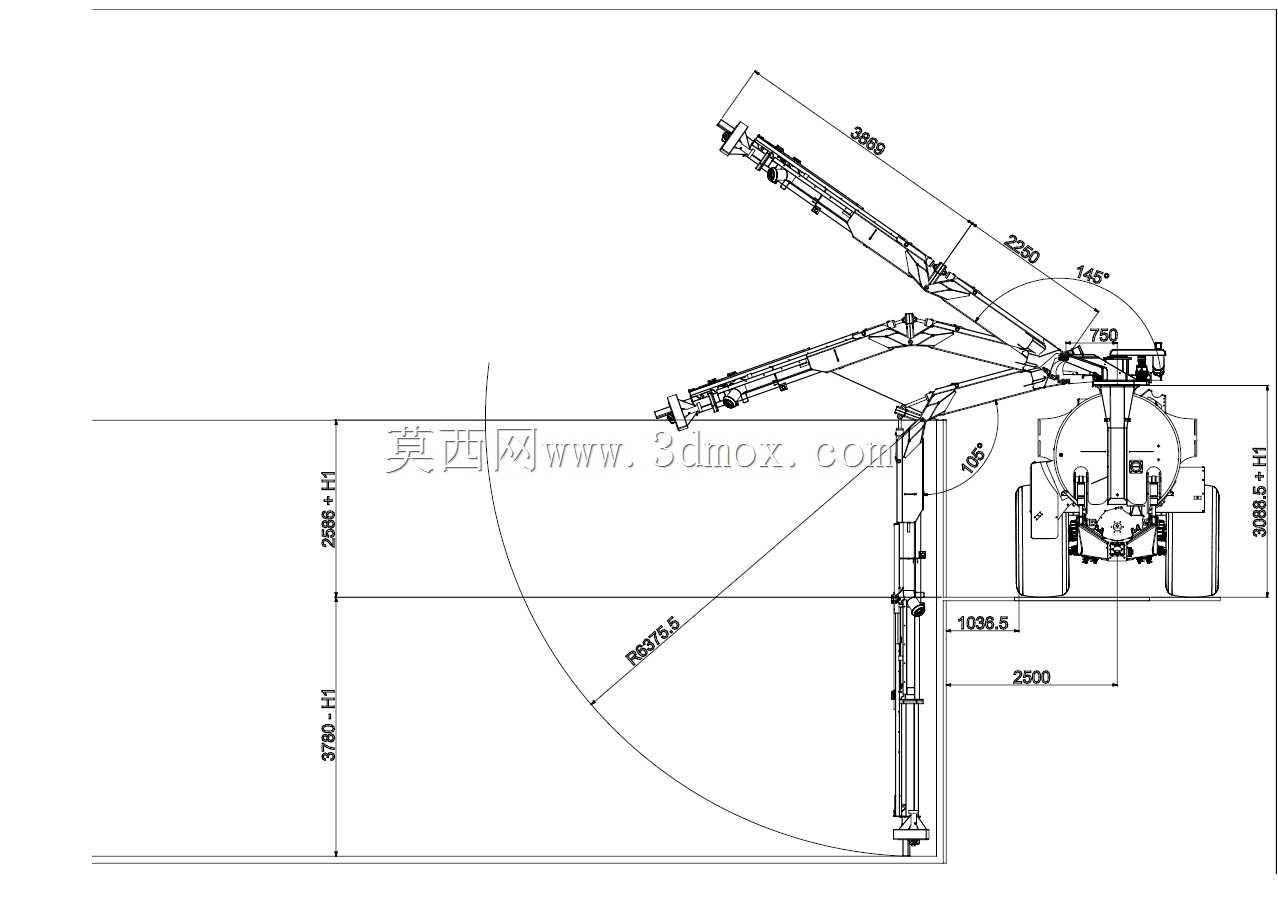

　　回转部分承担臂架相对底盘的水平旋转功能，立柱与转台将臂架载荷传递至车架和支腿区域。作业时，臂架重心会随伸出长度和转角变化，若支腿未完全展开，容易在侧向布料时产生倾覆风险。因此结构建模需要保留支腿跨距、转台高度、底盘宽度和臂架铰点位置等边界，以便后续进行稳定性复核。图中底盘附近标注了约2600的横向尺寸，可用于判断车体或支腿相关安装宽度；臂架末端方向标注有3885、2260等长度关系，反映各段臂节及铰接区域的空间尺度。

　　竖向边界方面，结构在收拢和举升过程中对场地高度有明确要求。图中出现2998+HH、3760+HH一类高度尺寸，说明固定结构尺寸之外还需结合底盘、轮胎或支腿高度建立完整作业包络。工程布置时，应把最低运输高度、最高举升位置、臂架过线高度和末端软管操作高度分别校核，避免在隧道、厂房、管线下方作业时发生碰撞。

　　输送管路沿臂架走向固定，弯头处承受混凝土冲击和磨损，通常需要设置可拆换管卡、耐磨弯管和支撑垫块。臂架折叠时，管路不能出现小于允许半径的急弯；伸展时，管道中心线应与臂节运动相协调，防止铰点转动牵拉管卡。末端软管保留一定自由度，便于施工人员微调出料位置，但软管长度和摆动范围也会影响末端载荷，在模型中应作为柔性作业边界考虑。

　　建模过程中，可将结构拆分为底盘框架、转台、支腿、臂节、液压缸、连杆、输送管和末端软管若干子装配。臂架铰点采用同轴约束，液压缸按筒身与活塞杆分段建立，管路则沿臂架分段装配，便于检查折叠极限角度和运动干涉。对于结构设计人员，该模型可用于验证臂架收放姿态、管道走向、支腿布置和作业半径；对于设备选型人员，则可通过外形包络判断施工现场能否容纳车辆就位、展开支腿并完成多角度浇筑。
