工程用混凝土搅拌运输卡车结构设计

　　在商混站与施工现场的物料转运链路里，这类搅拌运输车辆承担着预拌混凝土从集中拌合点到浇筑作业面的核心运输职能，要解决的核心矛盾是混凝土在运输途中的离析问题——水泥浆体与骨料一旦分层沉降，抵达现场后就无法满足泵送、浇筑的和易性要求，直接造成整罐物料报废，甚至引发堵管、结构强度不达标等工程事故。

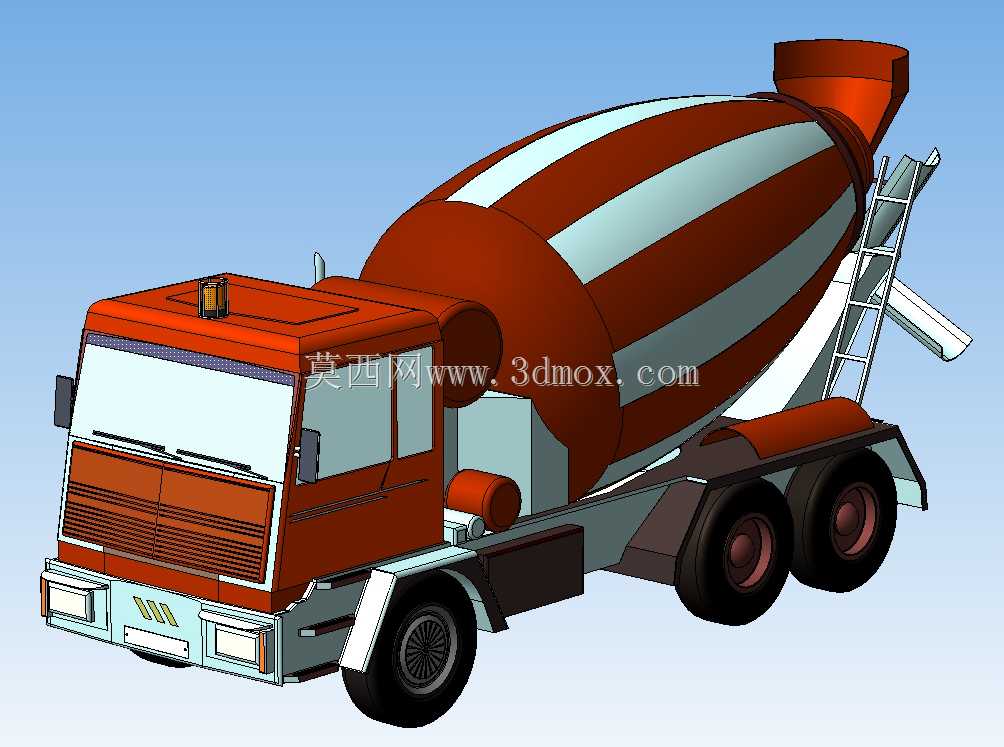

　　从结构设计逻辑来看，这套三维模型完整还原了整车的核心功能模块布局：前部是平头重卡的驾驶室与动力底盘区域，驾驶室采用短前悬设计，尽可能压缩非功能段的长度，把更多轴距空间留给后部的上装作业单元；底盘采用三轴布局，前桥为转向桥，后方两桥为驱动承重桥，匹配重载型钢板弹簧悬架，能够承载满载状态下二十余吨的混凝土物料与罐体自重，同时适配工地非铺装路面的颠簸工况，避免底盘部件在交变冲击下出现早期疲劳失效。

　　后部的搅拌罐体是整套设备的核心功能部件，模型里还原了罐体的双锥变径结构：进料端的锥段倾角更大，方便拌合站出料时的物料快速导入，中间圆柱段为主要储料空间，出料端锥段匹配内部螺旋叶片的导程设计，实现正转搅拌、反转卸料的功能逻辑。罐体的支撑结构采用前后两点式布局，前部通过托轮承托罐体滚道，后部连接回转驱动装置，驱动单元通过液压马达与减速机带动罐体以恒定低速转动，运输过程中保持每分钟1-3转的转速，既能够让罐内混凝土持续保持拌合状态，又不会因为转速过高造成物料离析或者燃油浪费。

　　罐体侧面的爬梯结构做了等比例还原，爬梯的踏步间距、扶手高度都符合工程车辆的安全作业规范，方便操作人员登顶观察罐内物料状态、清理进料口残留的混凝土结块；爬梯旁的进出料槽结构做了可摆动设计，卸料时可以根据作业面的位置调整出料槽的朝向与倾角，无需额外挪动车辆就能完成不同方位的布料作业，减少工地内的车辆挪位时间，提升浇筑作业效率。

　　从安装边界的尺寸设计来看，这类车型的整车长度控制在九米级区间，宽度控制在两米五以内，高度不超过四米，既满足公路运输的限界要求，能够合法在城市道路、干线公路上行驶，又能适配大部分市政工地、房建工地的场内道路通行宽度，不会因为尺寸过大无法进入狭窄的作业区域。底盘的离地间隙做了针对性抬高，比普通货运卡车的离地间隙高出150mm左右，避免在工地坑洼路面行驶时磕碰底盘油底壳、储气筒等关键部件；后轮的轮拱区域做了避让设计，预留足够的跳动空间，防止重载状态下轮胎颠簸时与上装部件发生干涉。

　　驾驶室的细节设计也贴合工程实际使用场景：前部的保险杠采用加厚钢制结构，能够承受工地低速行驶时的轻微碰撞，保险杠上预留了脚踏位置，方便操作人员擦拭前挡风玻璃、检修前部灯具；车顶设置了警示灯，在工地作业时能够提醒周边作业人员注意车辆动向；后视镜采用多组组合镜设计，覆盖车辆侧方、后方、前轮区域的全部视野盲区，减少工地内人车混行时的安全隐患。

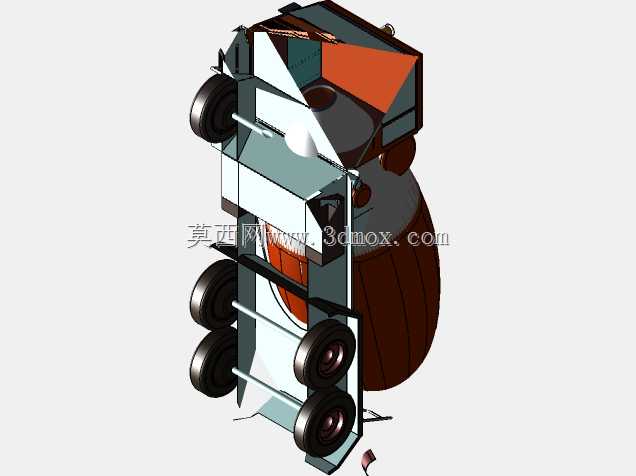

　　这套模型的结构拆分逻辑完全贴合实际生产装配流程，底盘车架、驾驶室、罐体支撑座、搅拌罐体、进出料机构、爬梯、液压驱动单元都做了独立的结构建模，每个部件的连接点位、安装孔位都做了对应预留，既可以用于工程车辆的结构教学演示，也能作为专用车改装设计的参考基底，调整罐体容积、驱动形式后就能衍生出不同方量、不同适配场景的搅拌运输车型。在实际选型匹配时，还要结合运输距离、工地路况调整罐体转速参数、液压系统的压力阈值，长距离运输时可以适当降低罐体转速，临近卸料点前再提升转速拌合1-2分钟，进一步降低运输过程中的燃油消耗，同时保证混凝土的出料品质。
