手动杠杆式按压操作机械结构

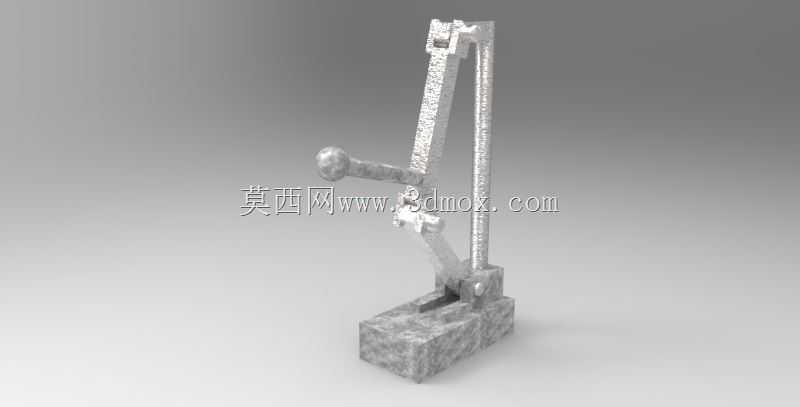

　　这套手动杠杆按压结构，在小载荷手动压装、简易工装定位、小零件冲压打标这类场景里实用性很强，很多车间的零散工位、小批量试制工位都会用到类似结构，不需要外接气源电源，纯手动操作就能完成小吨位的按压作业，对场地配套要求极低。从结构组成来看，整套构件分为底座、竖直支撑立柱、杠杆操作臂、压头执行端几个核心部分，底座采用厚重的块状结构设计，主要作用是提供足够的配重与安装基准，避免操作过程中整机出现倾覆或者滑移，底座底部预留了安装孔位，可以直接通过螺栓固定在工作台面上，适配常规的钳工台、工装操作台安装尺寸，不需要额外做定制化的安装基座改造。竖直支撑立柱采用矩形截面的杆件设计，相比圆杆立柱抗侧向弯矩的能力更强，在杠杆受力时不会出现明显的挠曲变形，

　　立柱与底座之间采用销轴加定位面的连接方式，既保证了连接强度，也能在后期维护时快速拆解更换磨损部件。杠杆操作臂的支点设置在立柱上部，动力臂长度大于阻力臂，按照杠杆力矩平衡原理，操作人员只需要在操作端施加较小的握力，就能在压头端获得数倍的输出压力，操作端设置了球形握把，表面做了滚花防滑处理，操作时握持手感贴合手掌，长时间重复操作也不容易出现打滑脱手的问题。压头执行端与杠杆臂之间采用活动铰接结构，在按压下行的过程中，压头可以始终保持垂直向下的运动轨迹，不会因为杠杆的圆弧摆动轨迹出现压头偏斜，避免压伤工件或者出现压装错位的问题，压头与工件接触的端面做了平面淬火处理，硬度达到HRC45以上，长期按压硬质工件也不会出现凹陷、卷边的磨损问题。在实际使用场景里，这类结构常被用来完成小尺寸零件的压装配合，比如小型轴承与轴套的压入、电线端子的压接、薄金属片的冲孔打标，还有部分简易工装的快速夹紧定位，相比气动、液压驱动的按压设备，这套结构没有管路、线路的束缚，移动摆放非常灵活，适合多工位轮换作业的场景，而且没有密封件、电磁阀这类易损配件，日常维护只需要定期在铰接销轴位置加注润滑脂即可，维护成本极低。设计这套结构的时候，首先要核算杠杆的力矩比，结合常规操作人员的手动输出力范围，一般成年人单手握力在200N到300N之间，按照5倍的力矩比计算，压头端可以获得1000N到1500N的输出压力，完全覆盖小零件压装、夹紧的载荷需求，力矩比也不能设计得过大，

　　否则动力臂长度过长会导致操作空间需求变大，反而影响工位的布局灵活性。其次要校核立柱与底座的结构强度，在最大输出压力的工况下，立柱的最大弯曲应力要控制在材料许用应力的三分之一以内，避免长期受力出现塑性变形，底座的重量要满足抗倾覆要求，整机的重心要落在底座支撑面的中心区域，即使在最大操作力作用下，整机的抗倾覆安全系数也要大于1.5，保证操作过程的稳定性。铰接位置的销轴采用间隙配合设计，配合间隙控制在0.02mm到0.05mm之间，既保证杠杆转动的灵活性，不会出现卡滞问题，也不会因为间隙过大导致压头出现过大的横向窜动，保证压装位置的精度。外形尺寸方面，整套结构的总高度控制在400mm以内，底座的长宽尺寸控制在150mm100mm左右，

　　占用的工作台面空间很小，操作时手臂的活动范围在人体坐姿操作的舒适区间内，不需要抬臂或者弯腰操作，符合人机工程学的设计要求。安装边界上，底座的安装孔位按照标准工装孔距设计，孔距为120mm70mm，适配大部分通用工作台的T型槽间距，不需要额外打孔就能完成固定，如果是临时使用场景，也可以直接在底座上放置配重块，不需要螺栓固定就能满足轻载作业的稳定性要求。在细节设计上，杠杆臂的运动行程做了限位设计，在立柱上设置了上下两个限位挡块，限制杠杆的最大转动角度，避免压头下行超出行程压坏底座，或者上行角度过大导致铰接部位出现卡死，限位挡块采用聚氨酯材质，接触时不会产生金属碰撞的异响，也能缓冲杠杆到位时的冲击力，延长结构的使用寿命。压头部分采用快换式设计，通过紧定螺钉固定在压杆上，可以根据不同的作业需求更换不同形状的压头，比如平压头、V型压头、冲孔压头，不需要拆解整套结构就能完成作业头的切换，适配更多的零散作业需求。
