工业设备搭扣式弹簧压紧锁具结构设计

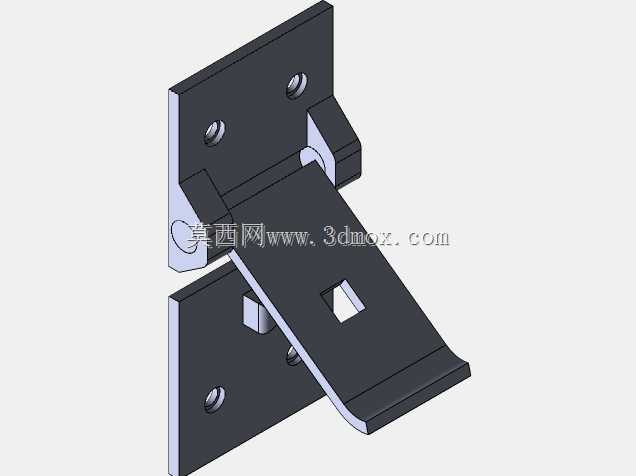

　　这款搭扣式压紧锁的结构设计，最初是针对户外通讯机柜、工业设备防护舱这类需要频繁启闭、同时要求密封压紧的场景做的优化，日常做设备结构选型时，不少工程师容易忽略锁具的压紧行程与密封件压缩量的匹配问题，这款结构刚好解决了常规搭扣锁锁合后压紧力不足、长期使用锁舌磨损导致松脱的痛点。从实际安装适配性来看，锁体的两个安装基板均采用对称孔位设计，安装孔的中心距预留了行业通用的32mm、40mm两种适配规格，基板厚度控制在3mm，既保证了锁体安装后的结构刚性，又不会因为过厚导致安装面需要额外加工沉台，不管是1.5mm厚的冷轧钢板机柜，还是5mm厚的铝合金设备舱门框，都可以直接通过螺栓或者拉铆完成固定，不需要额外做安装面的二次加工。

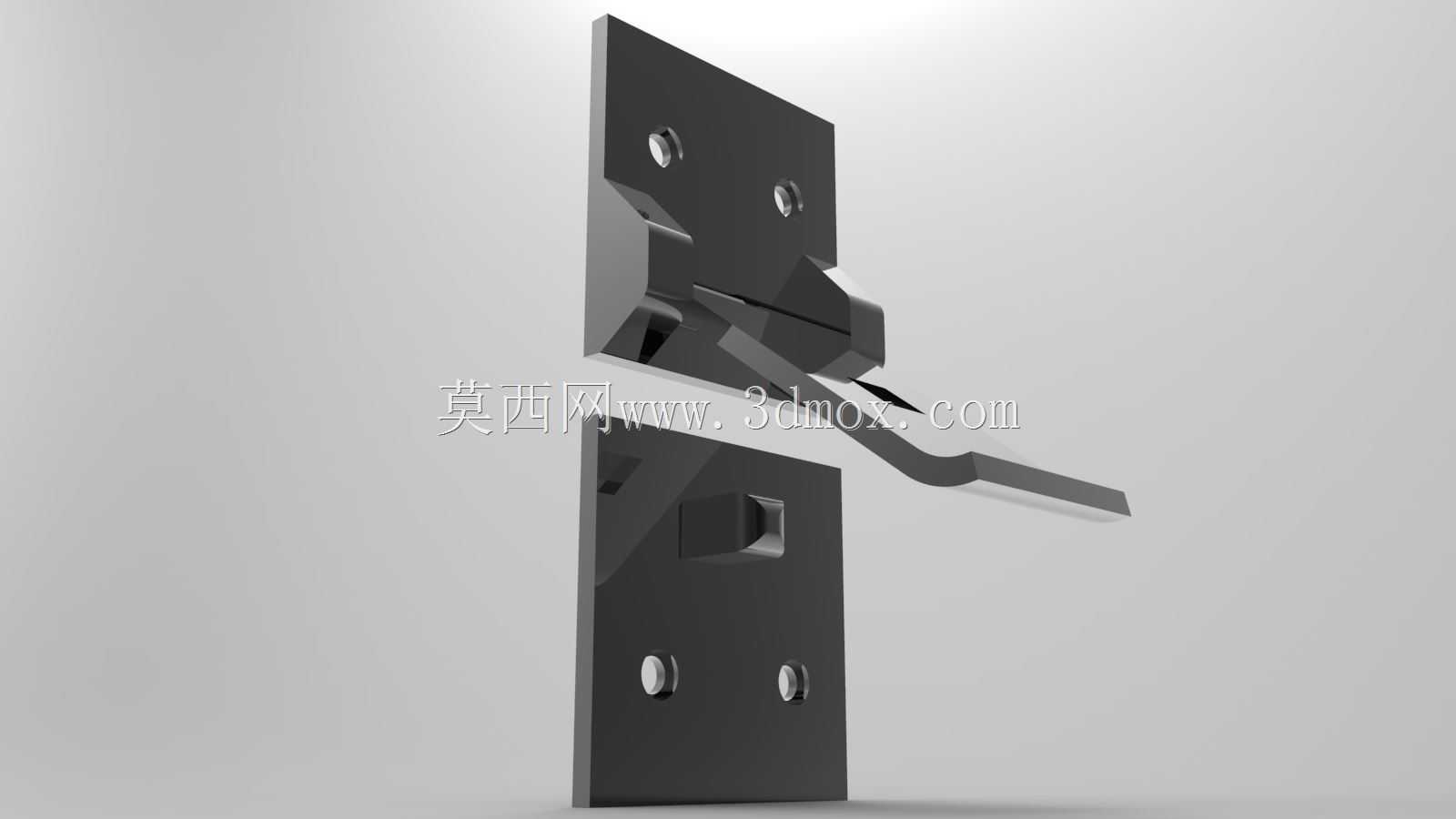

　　锁舌部分采用了带弹性补偿的弯折结构，锁合过程中，锁舌会顺着锁座的导入斜面滑入锁止位，这个过程中锁舌的弯折段会产生1.5-2mm的弹性形变，这个形变量刚好匹配机柜常用的2mm厚硅橡胶密封条的压缩量，锁合到位后可以持续提供稳定的压紧力，不会因为设备运行过程中的振动、温度变化导致密封条弹性衰减出现密封失效的问题。和普通的平面搭扣不同，这款锁的锁止结构采用了侧向卡合的设计，锁舌在锁合状态下是勾住锁座的卡槽，而非简单的平面压紧，这种结构的抗冲击性能更好，就算设备在运输过程中出现较大的颠簸振动，锁具也不会出现意外脱开的情况。设计过程中特意做了操作力的匹配，扳动锁扣开启的力控制在15-20N之间，既不会因为操作力过大导致日常启闭费力，

　　也不会因为力值过小导致误触开启，锁扣的扳动段做了圆弧过渡处理，操作人员戴劳保手套操作时也不会出现硌手、打滑的问题。从结构的受力路径来看，锁合状态下的拉力会沿着锁舌的弯折段直接传递到安装基板的固定孔位，不会在锁体的铰接位置产生应力集中，铰接轴采用了不锈钢销轴配合铆接结构，没有额外的紧固件，长期使用也不会出现销轴松脱、掉落的问题。针对户外使用的场景，整个锁体的结构没有积水平面，锁座和锁体配合的位置预留了排水间隙，雨水、灰尘不会在锁体内部积存，就算长期在户外暴露使用，也不会因为积尘、积水导致锁具卡滞。安装边界方面，锁体完全锁合后，突出安装面的高度控制在18mm以内，不会突出设备外轮廓过多，避免设备运输、安装过程中锁具被磕碰损坏，

　　锁体开启后的最大扳动角度为120度，开启后锁扣不会和设备门框、周边的管线产生干涉，日常维护时不需要额外预留过大的操作空间。在做三维建模的时候，特意把所有配合面的公差做了匹配，锁舌和锁座的配合间隙控制在0.2mm，既保证了锁合过程的顺畅，不会因为加工误差出现卡滞，又不会因为间隙过大导致锁合后出现旷量，铰接位置的转动配合间隙控制在0.1mm，长期反复启闭也不会出现松动异响。和市面上常见的同类型搭扣锁相比，这款结构的锁舌做了加长处理，就算安装时两个基板的对位出现1mm以内的安装误差，也不影响正常锁合，降低了现场安装的对位精度要求，适合批量生产装配时使用，不需要工人反复调整安装位置就能保证锁具正常工作。
