适配M5-M6螺钉的六角内六角锁紧旋钮

　　在日常的设备装配、工装夹具调试、小型机电产品组装场景里，这类适配M5-M6规格螺钉的旋钮是非常高频用到的手动操作件，它不需要额外借助扳手、螺丝刀等工具，徒手就能完成锁紧或者松脱操作，在需要频繁拆装、调节松紧的工位上，能大幅降低操作的时间成本，比如小型检测设备的面板固定、工装治具的快速压紧、电子设备外壳的免工具拆装、通讯类设备的模块快装结构里，都能看到这类结构件的身影。

　　从实际使用的功能逻辑来看，这个旋钮的核心作用是把手动旋转的扭矩转化为轴向的压紧力，它本身不直接加工螺纹，而是通过内嵌的螺母来和配套的螺钉配合，设计的时候特意考虑了安装的可靠性，要求装配时使用强力胶将预置螺母粘接在旋钮的内部腔体里，这样在反复旋转旋钮的过程中，螺母不会跟转，也不会从旋钮本体里脱落，避免长期使用后出现打滑、失效的问题。适配的螺钉覆盖了外六角和内六角两种常见的M5、M6规格，也就是说不管现场用的是哪种头型的对应规格螺钉，这个旋钮都能匹配使用，不需要特意更换紧固件，适配性比较强。

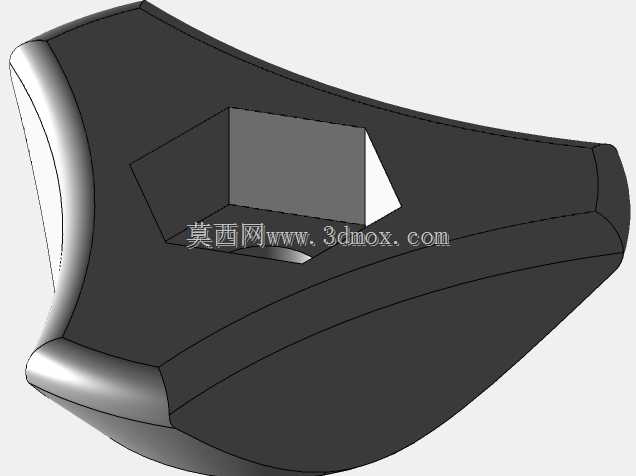

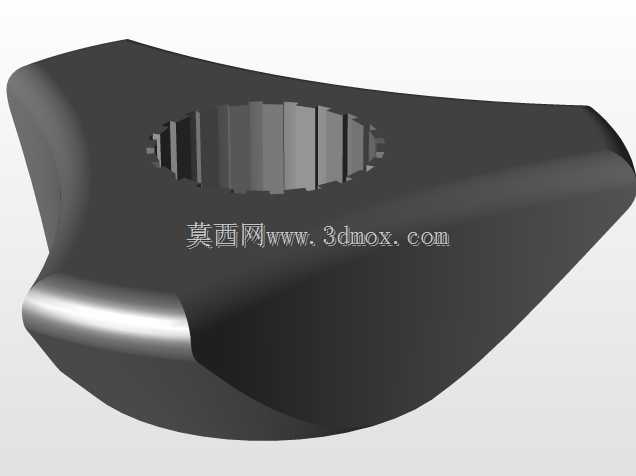

　　设计思路上，首先考虑的是徒手操作的人机工程性，旋钮的外径做了足够的握持尺寸，手指捏持旋转的时候不会因为直径太小导致发力困难，外轮廓做了防滑的结构处理，即使手上有少量油污或者汗渍，旋转的时候也不容易打滑，能传递足够的锁紧扭矩，不会出现拧不动或者拧不紧的情况。内部的螺母安装腔做了定位台阶，粘接螺母的时候可以直接把螺母抵到台阶位置，保证粘接后螺母的轴线和旋钮的旋转轴线完全重合，不会出现偏心的问题，避免旋转的时候出现卡滞、螺钉偏磨的情况。

　　安装边界方面，这个旋钮属于外露操作件，安装后旋钮的握持部分会突出被安装面一定高度，设计安装位的时候需要预留足够的手指操作空间，周边不能有过高的凸台或者结构件遮挡，否则会影响手指捏持旋转的操作角度。和它配合的螺钉长度需要根据被压紧件的厚度来选择，要保证螺钉旋入内嵌螺母的有效牙数在5牙以上，这样才能保证足够的连接强度，不会因为受力过大出现滑牙的问题。粘接螺母的时候需要注意，胶水不能溢出到螺母的螺纹孔内，否则会导致螺钉拧入的时候被胶水粘死，后续无法正常拆装，也不能把胶水涂到旋钮和被安装面接触的端面上，避免旋钮旋转的时候和被安装面粘在一起，失去调节功能。

　　从实际使用的工况来看，这个旋钮适合用在常温、无强腐蚀的环境里，手动操作的锁紧力足够满足大部分小型设备、工装、电子产品的固定需求，不需要过大的锁紧扭矩，也不会因为手动操作的力过大导致螺钉断裂或者被连接件变形。在结构设计的时候，旋钮的端面和被安装件接触的位置做了平整处理，锁紧的时候压力可以均匀分布在接触面上，不会出现压痕或者局部压力过大损坏被固定件表面的情况，对于一些表面有喷涂、氧化层的装饰面或者外观件，也能起到一定的保护作用。

　　很多工程师在做快拆结构设计的时候，往往会忽略这类小零件的细节，比如没有考虑螺母防转的结构，只是单纯把螺母塞到旋钮里，用几次就出现螺母跟转的问题，导致整个旋钮报废，这个结构里特意用粘接加内腔定位的方式，既简化了加工工艺，不需要在旋钮内部做复杂的防转卡槽，又能保证长期使用的可靠性，对于小批量生产或者3D打印打样的场景来说，这种结构的加工难度很低，不需要复杂的模具或者二次加工，就能实现稳定的使用效果。在做通讯类设备的外置模块固定、小型电子产品的电池仓盖固定、工装夹具的快速压板调节的时候，选用这类旋钮可以让整个产品的操作体验提升很多，不需要用户额外准备工具，徒手就能完成拆装和调节，不管是生产线的操作人员还是终端用户，都能很方便的操作。
