移动机器人编码器电路防护安装箱体

　　在移动巡检机器人、小型无人作业平台的电气系统搭建中，编码器作为反馈轮组转速、行进里程的核心传感部件，其配套电路的防护安装一直是结构设计中容易被忽略却直接影响整机运行稳定性的环节。这款电路箱体正是针对小型轮式机器人编码器配套电路的安装需求设计，区别于通用电气盒的通用化结构，它完全贴合编码器信号处理电路的布局逻辑做了针对性的结构优化。从实际应用场景来看，这类箱体多安装在机器人底盘轮组附近的安装位，日常需要承受行进过程中的振动、路面溅起的泥水灰尘，同时还要容纳编码器的信号转换电路板、接线端子排，部分场景下还需要预留小尺寸滤波模块的安装空间，因此结构设计上首先要满足安装固定的可靠性，其次要兼顾电路工作时的散热需求，还要做好接线端的走线防护。

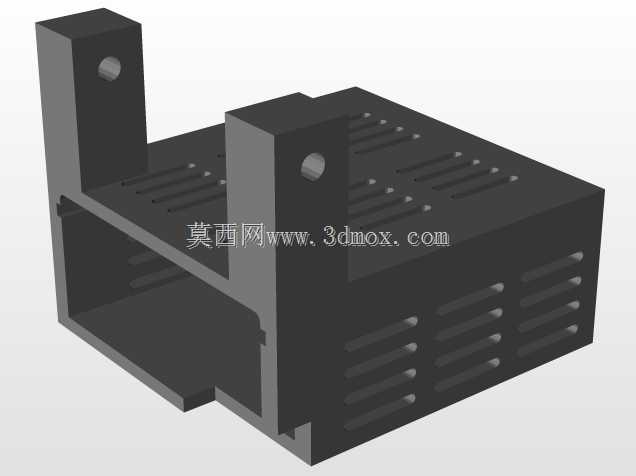

　　设计思路上没有采用常规的四方盒体结构，而是在箱体两侧延伸出带安装孔的立式支耳，支耳上的通孔直接对应机器人底盘侧梁的预装螺柱位置，安装时不需要额外加装转接支架，直接穿入螺栓即可完成固定，支耳与箱体主体做了加厚过渡处理，避免机器人行进过程中持续振动导致支耳根部出现应力断裂。箱体内部的腔体做了分层台阶设计，下层空间用来平放编码器的主电路板，电路板四角对应位置预留了M2规格的铜柱安装孔位，上层台阶空间可以用来放置接线端子与小型滤波元件，避免不同高度的元件出现干涉，同时也能让电路板与箱体底部留出3mm的间隙，避免电路板直接贴合箱体金属面出现短路风险。

　　散热结构的设计上，没有在箱体顶部开设散热孔，而是在箱体两侧的侧壁上加工了多组长条形的通风格栅，格栅的开孔方向顺着机器人行进的方向，当机器人移动时，气流可以顺着格栅穿过箱体内部带走电路工作产生的热量，同时这种侧开格栅的设计也能避免顶部落灰、上方溅水直接落到电路板上，格栅的缝隙宽度控制在2mm，既保证通风量，也能阻挡大部分路面飞溅的细小碎石进入箱体内部。箱体前端预留了开口式的走线槽位，编码器的信号线、供电线可以从这个槽位规整引出，槽位边缘做了圆角钝化处理，避免穿线时割破线皮造成线路短路，安装时可以在走线槽位置加装橡胶护线套进一步提升线路防护能力。

　　从安装边界尺寸来看，两侧支耳的外侧间距控制在80mm以内，刚好适配多数小型教育机器人、巡检机器人底盘侧梁的安装间距，箱体主体的高度控制在45mm，不会超出底盘的安装空间边界，也不会和轮组的转动部件产生运动干涉，支耳上的安装孔中心距与箱体底部的距离做了精准匹配，安装后箱体底部与底盘安装面留出5mm的间隙，避免底盘加工面的不平整导致箱体安装出现翘曲。箱体的壁厚统一设置为2mm，在保证整体结构强度的前提下尽可能控制自重，不会给小型机器人增加过多的负载，所有边角位置都做了R1的圆角处理，既避免加工时出现锐边划伤装配人员，也能减少应力集中提升结构抗冲击能力。

　　实际装配过程中，这种一体化的支耳结构相比分体式安装支架的方案，减少了装配时的零件数量，不需要额外调整支架的安装位置，直接对位螺柱锁紧即可，能有效提升电气装配环节的效率。内部腔体的台阶设计也能让电路布局更加规整，不同功能的元件分区放置，后续检修时不需要反复调整线路就能直接触达需要维护的元件，侧开的散热格栅在长时间连续运行的场景下，能让电路工作温度控制在合理区间，避免编码器信号因为电路过热出现漂移，保障机器人里程计数、转速反馈的精度，对于做小型移动机器人开发、机器人竞赛参赛队的结构设计人员来说，这种针对性设计的电路箱体，能省去自行设计防护壳体的建模时间，也能规避通用电气盒安装适配性差、散热不合理的常见问题。
