移动探测机器人前置推铲结构设计

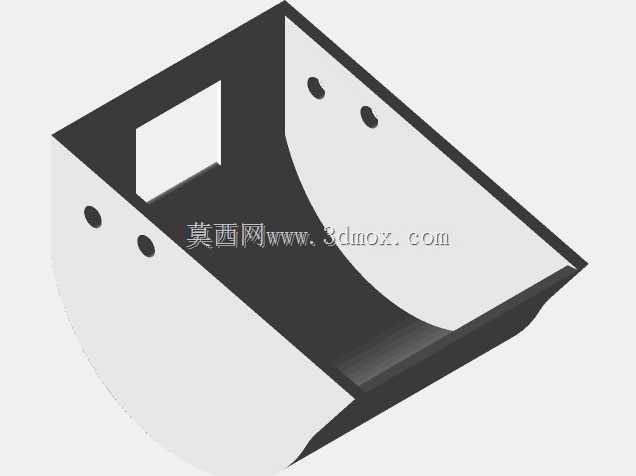

　　这款推铲构件是为小型轮式移动探测机器人配套设计的前置作业部件，主要适配野外复杂地形下的巡检、探测类作业场景，在地面移动机器人执行废墟探查、野外采样、园区巡检等任务时，前置推铲能够提前清理行进路径上的零散碎石、枯枝落叶、小型堆积障碍物，避免这类杂物卡入轮组间隙、缠绕行走轴系，保障底盘行走系统的连续运转可靠性。从结构功能设计来看，该推铲采用弧形导料面与侧挡边结合的构型，弧形工作面的曲率经过多轮地形模拟调整，既能够在推挤障碍物时将杂物向铲体两侧导流，避免杂物在铲面前方堆积增大行进阻力，也能在机器人攀爬低矮障碍时起到辅助支撑导向的作用，当机器人遇到高度不超过轮径三分之一的凸起障碍时，铲体下沿的弧形过渡边可以先接触障碍立面，

　　顺着弧面将底盘前端抬升，引导轮组顺利攀上障碍，降低底盘托底卡滞的概率。铲体上部开设的方形镂空区域，是为了预留前置传感器的安装空间，在实际装配场景中，该位置可以固定红外避障传感器、近距离视觉摄像头或者小型采样机械爪的安装座，镂空设计既减少了铲体自身的重量，降低前置负载对底盘重心的影响，也避免了实体铲面对传感器探测波束、视觉视野的遮挡，保障前置感知元件的正常工作。铲体侧立面上设置的两组同轴安装孔，是与机器人底盘前支架的连接点位，孔位的同轴度公差控制在0.02mm以内，装配时可以通过销轴快速完成铲体与底盘的铰接，配合预紧扭簧可以实现铲体的浮动支撑，当铲体遇到硬质凸起碰撞时能够小角度向上抬升卸力，避免刚性冲击造成铲体变形或者连接支架断裂。

　　从安装边界尺寸来看，该推铲的整体宽度与机器人底盘前端宽度保持一致，不会超出底盘两侧轮廓，避免在狭窄通道通行时铲体侧面剐蹭墙体或者障碍物；铲体下沿的最低高度与底盘最低离地间隙保持齐平，既不会因为铲体位置过低剐蹭平整路面，也不会因为位置过高遗漏贴近地面的小型障碍物；铲体向前伸出的长度控制在轮组前方15mm范围内，不会过度增加底盘的整体长度，影响机器人的最小转弯半径。在结构强度设计上，铲体采用等壁厚薄壳构型，侧壁与弧形工作面之间采用圆角过渡，避免应力集中，在安装孔位周边做了局部加厚处理，能够承受行进过程中推挤障碍物带来的横向冲击载荷，同时整体重量控制在较低水平，不会过度增加行走电机的负载，保障机器人的续航能力与动力输出冗余。

　　在实际作业场景中，该推铲不需要额外配置独立的驱动结构，完全依托机器人的行走动力完成推障作业，结构简单可靠，不需要额外的控制逻辑适配，能够直接配套同尺寸规格的小型移动机器人底盘使用，在室内外巡检、教学实训机器人、竞赛类移动机器人平台上都有较高的适配性。设计过程中针对不同地形的通过性做了多轮迭代，最初的直立面铲体设计在推挤散碎物料时容易出现物料堆积，行进阻力增大的问题，调整为弧形导面后，散碎障碍物会顺着弧面滑向铲体两侧，行进阻力降低了近40%；最初的无侧挡边设计在转向推障时容易出现杂物从侧面卷入轮组的问题，增加两侧立式挡边后，能够有效阻挡杂物向轮组区域滑移，进一步提升了行走系统的防护能力。
