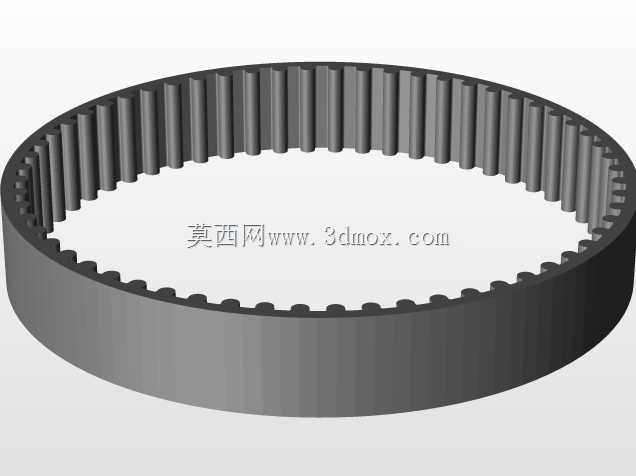

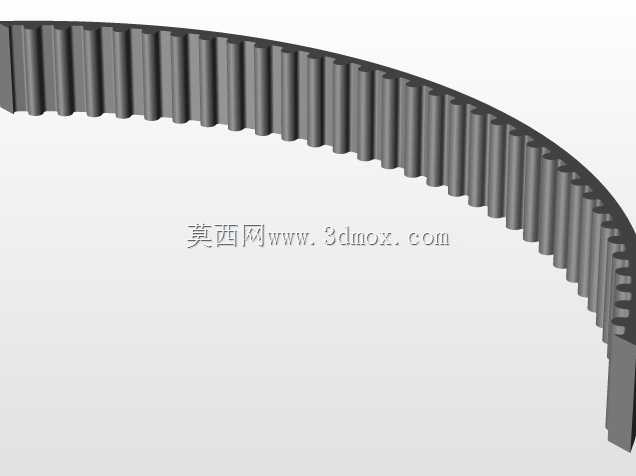

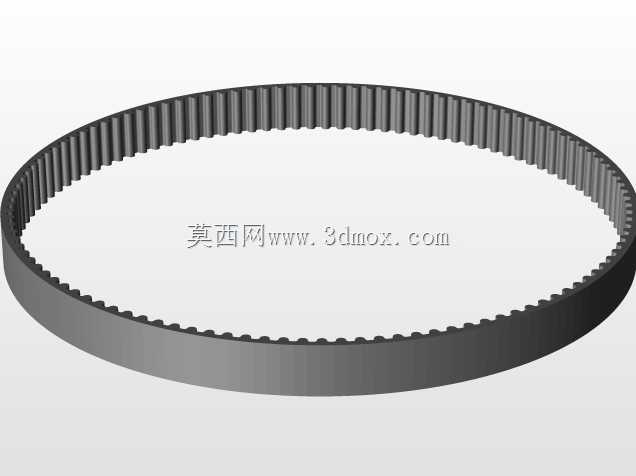

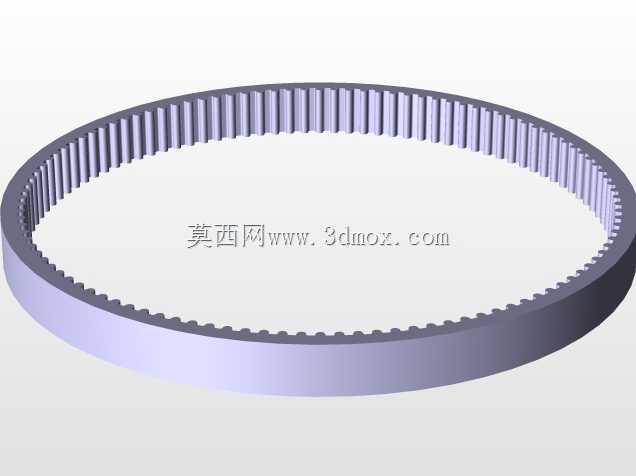

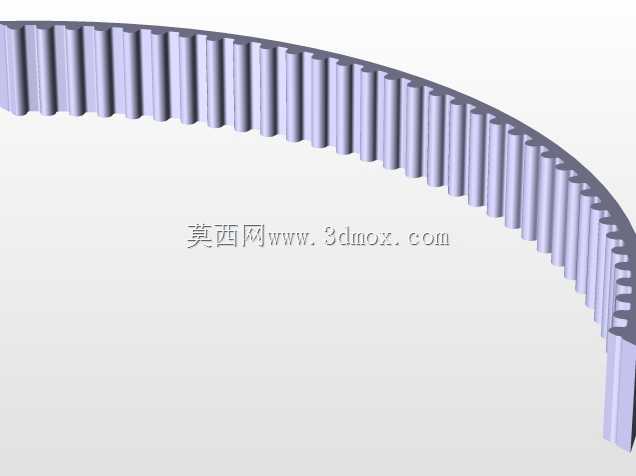

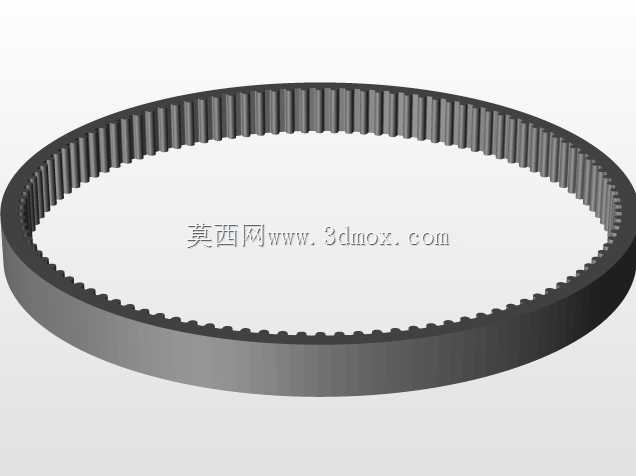

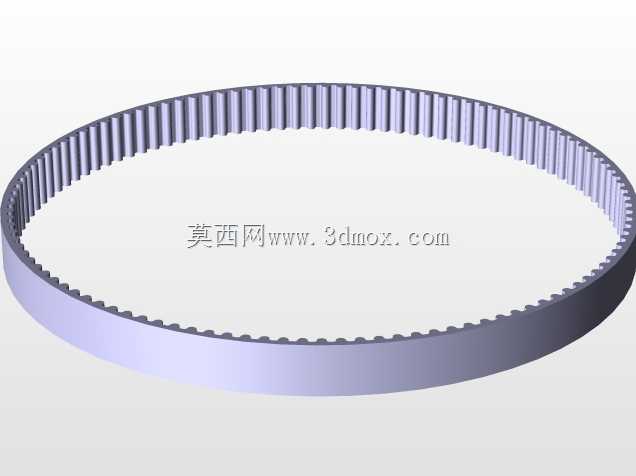

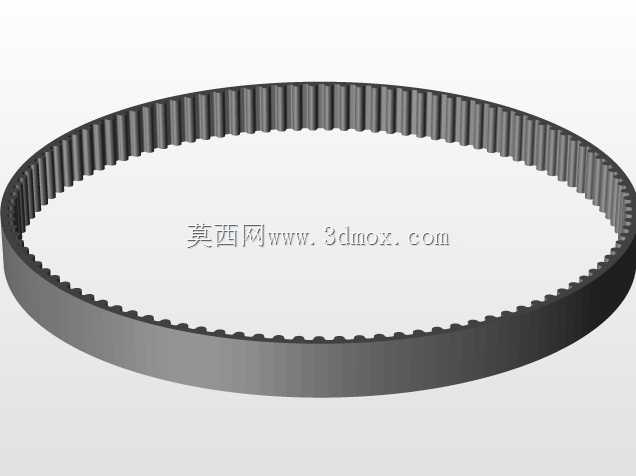

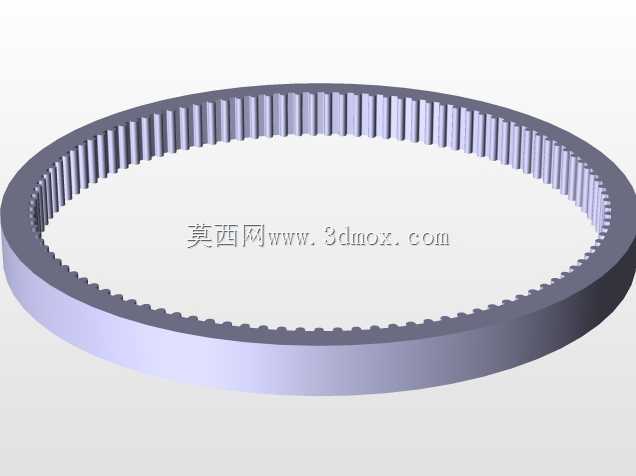

这款环形齿形传动带是为小型轮式探测行走机构配套设计的动力传递部件,主要适配行星探测原理验证样机、小型户外巡检机器人、教学用移动机器人平台的轮组动力传输场景,在行走机构中承担电机输出端到驱动轮的动力传递作用,依靠内圈均匀排布的啮合齿和配套带轮的齿槽精准咬合,避免传统平带传动容易出现的打滑问题,保障行走过程中动力传输的同步性,尤其适合需要精准控制轮组转速、实现差速转向的移动平台使用。从结构设计来看,这款传动带采用无接缝环形整体结构,内圈齿形采用等距梯形齿廓设计,齿槽深度和齿顶宽度经过匹配计算,和标准3M齿型带轮的啮合间隙控制在合理范围,既不会因为间隙过大出现传动回程误差,也不会因为间隙过小导致装配困难、运转过程中齿面磨损加剧。
带体的截面厚度经过优化,在保障带体自身抗拉强度的前提下,尽可能降低带体的弯曲刚度,让传动带在绕经小直径带轮时能够顺畅弯曲,减少反复弯折带来的材料疲劳损耗,延长带体的实际使用寿命。设计过程中优先考虑了3D打印工艺的成型特性,带体整体采用一体化打印成型方案,不需要额外的拼接或粘接工序,避免拼接接缝带来的强度薄弱点;齿形部分的打印填充方向和带体受力方向保持一致,提升带体在张紧状态下的抗拉伸能力,带体的外圈表面做了平整化处理,不需要额外的支撑结构就可以完成打印,打印完成后仅需简单去除层纹毛刺就可以直接装配使用,大幅缩短了样机迭代过程中的零件加工周期。在安装边界方面,这款传动带的中心周长适配对应规格的两轮中心距设计,
装配时需要将两个配套带轮的中心距调整到设计范围内,先将传动带套入其中一个带轮的齿槽,再转动另一个带轮逐步将传动带完全卡入齿槽,最后调整带轮中心距给带体施加合适的预紧力,预紧力的控制以用手指按压带体单边中段、带体下沉量达到带体自由段长度的百分之二左右为宜,预紧力过大会导致带体拉伸应力过大、带轮轴承负载增加,预紧力过小则会出现啮合不充分、传动跳齿的问题。实际应用中,这款传动带除了用于探测行走机构的轮组传动,也可以适配小型自动化设备的轻负载同步输送场景、桌面级机械结构的动力传递场景,相比外购的标准同步带,3D打印成型的这款传动带可以根据样机的实际安装空间快速调整周长和齿形参数,不需要开模定制,非常适合研发阶段的样机验证、
教学实验中的结构改装场景。齿形的排布精度经过建模阶段的参数化控制,每一个齿的间距误差控制在3D打印工艺的常规精度范围内,能够保障和带轮啮合过程中每个齿都能均匀受力,避免个别齿受力过大出现断齿问题;带体的宽度设计兼顾了传动扭矩需求和安装空间限制,在满足小型移动平台动力传输扭矩要求的前提下,尽可能缩小带体宽度,减少带轮的轴向安装尺寸,让整体行走机构的结构更加紧凑。在材料适配方面,这款传动带的建模结构适配常见的3D打印柔性耗材和刚性耗材,使用柔性耗材打印时可以获得更好的弯曲性能和缓冲性能,适合有一定冲击负载的行走场景,使用刚性耗材打印时可以获得更高的齿形精度和抗拉强度,适合负载稳定、传动精度要求更高的固定设备传动场景,设计时已经预留了不同耗材打印的收缩补偿量,按照常规打印参数制作就可以获得符合装配尺寸要求的成品。
- 全部评论(0)
- 模板大小: 29.16 MB
- 售价:5金币
- 下载次数: 56
- 系统要求: STL,CATIA
- 软件分类: 通用机械零部件
