机器人末端带电铲功能夹持器结构设计

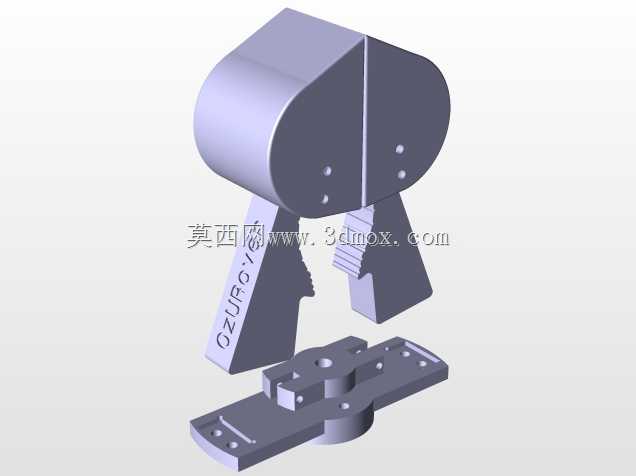

　　这款集成电铲功能的夹持部件，主要适配小型移动巡检、作业类机器人的末端执行场景，在狭小空间内的杂物清理、轻质物料夹取转运作业中能发挥双重作用，无需频繁更换末端工具即可完成夹取、铲推两类操作，大幅缩减作业流程中的换型时间。从实际作业需求出发，这类部件常应用在实验室自动化运维、狭小管道内异物清理、桌面级精密装配辅助等场景，面对散落的轻质碎屑、薄型片状物料时，前端的齿形夹持面可以提供足够的静摩擦力，避免被夹物件滑脱，而延伸出的铲形结构可以直接探入缝隙底部，将无法直接夹取的细碎物料铲起后再配合夹持面完成固定，相比单一功能的夹爪，作业适配性提升明显。

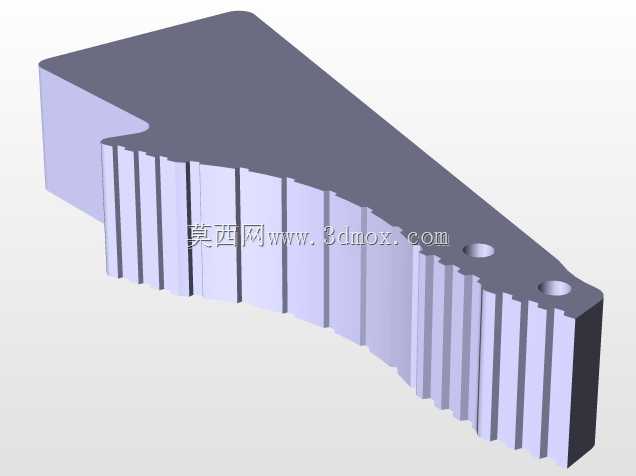

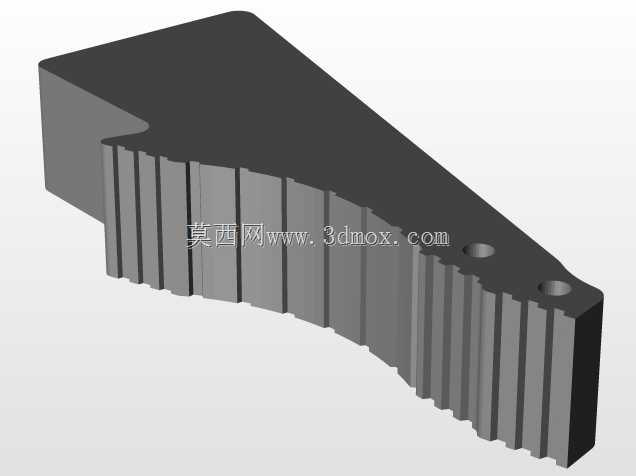

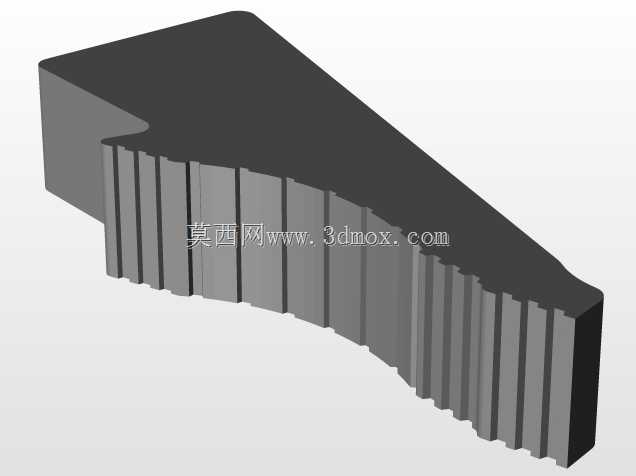

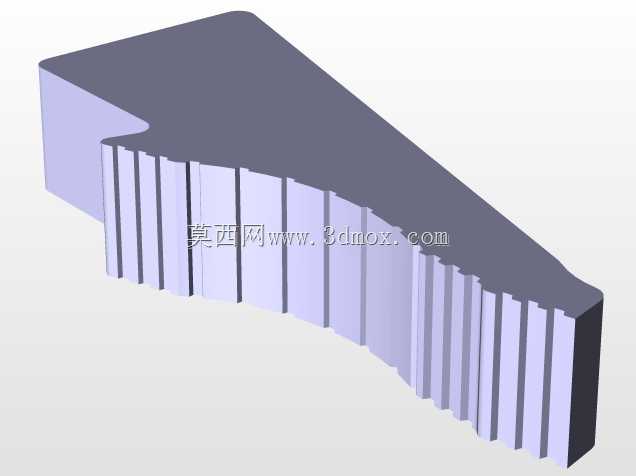

　　结构设计上，整体采用一体化楔形布局，主体沿长度方向做渐变收窄，靠近安装端的厚度更大，保证整体结构刚性，靠近作业端的厚度逐步减薄，让铲状前端可以顺利探入高度差较小的缝隙中。夹持接触面做了连续的等距齿形结构，齿形的深度和间距经过匹配，既不会因为齿距过大导致接触点不足，也不会因为齿形过尖损伤被夹物件的表面，齿形沿夹持面的弧形轮廓均匀分布，适配不同外形尺寸的被夹物，不管是圆柱形的小杆件还是方形的薄块，都能有至少三个齿面与物件接触，保证夹持稳定性。主体上预留的两个同轴安装孔，用于和机器人末端法兰或者快换接头连接，孔位的位置经过重心配平计算，安装后整体重心落在安装孔的中心连线上，避免机器人运动过程中出现偏载力矩，影响运动精度。

　　安装边界方面，整体的最大外轮廓宽度控制在适配小型机器人负载的范围内，安装孔的孔径和孔距符合通用的小型末端执行器安装标准，可以直接适配多数桌面级机器人、小型移动作业机器人的末端接口，不需要额外制作转接板。主体的侧面做了平整的切削处理，在多组夹持器并排安装或者靠近其他周边设备作业时，不会因为侧面的凸起结构发生干涉。铲状前端的刃口做了小角度的倒角处理，既保证足够的切入能力，也避免刃口过于锋利造成作业安全隐患，同时倒角结构也提升了刃口的结构强度，在铲取硬度稍高的细碎物料时不会出现崩边变形。

　　从受力角度考量，主体的内部应力分布经过优化，在夹持力达到额定上限时，齿形根部的应力集中区域都做了圆弧过渡处理，避免长期循环载荷下出现疲劳断裂。夹持面的弧形轮廓是根据常见作业对象的尺寸范围拟合的，覆盖了常规作业中直径3mm到20mm的棒状物料、厚度1mm到10mm的片状物料的夹持需求，当需要铲取物料时，前端的平直铲面可以和作业平面保持完全贴合，不会因为结构翘曲导致物料从铲面下方漏出。整体结构没有多余的镂空或者装饰性结构，所有的外形特征都服务于功能需求，齿形结构除了提供夹持摩擦力之外，也在一定程度上提升了主体沿长度方向的结构刚性，减少大负载夹持时的结构形变。在实际装配过程中，两个安装孔的同轴度公差控制在合理范围内，保证安装后夹持面和机器人末端的基准面平行，不需要反复调整安装角度即可达到作业精度要求。
