汽车轿厢换挡操作指示标识部件

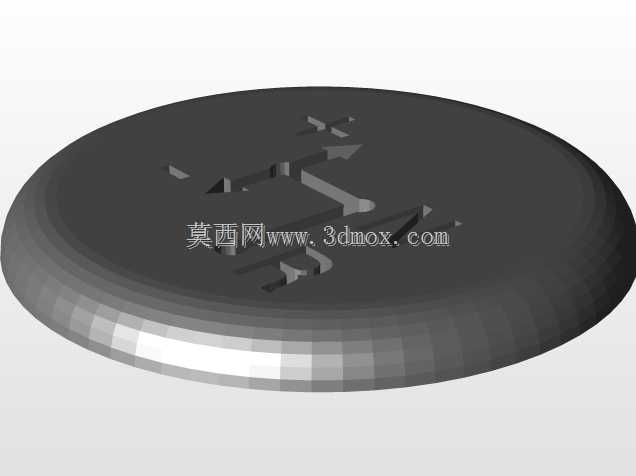

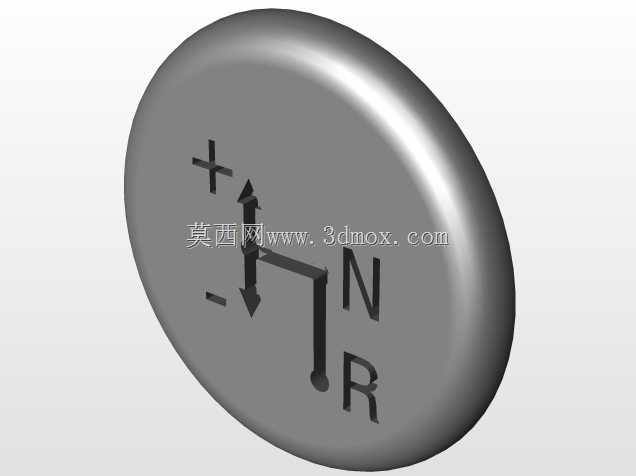

　　日常做整车内饰操纵系统的结构匹配时，这类档位指示部件是座舱操纵模块里很容易被忽略但直接影响交互体验的零件，很多新手建模时容易只做表面的字符雕刻，忽略实际装车后的安装匹配、人机交互逻辑还有功能边界。先从实际装车场景说，这个部件是安装在自动档车型轿厢换挡操纵机构的正上方覆盖件位置，正对驾驶员换挡操作的视线落点，不管是传统机械式换挡杆的基座面板，还是现在流行的线控换挡、怀挡之外的中控台式换挡布局，这个圆形指示件都承担着档位状态的视觉提示作用，部分带背光的版本还会在夜间驾驶时通过内部导光结构把档位字符点亮，避免驾驶员低头找档位时分散驾驶注意力。从功能特性上看，这个部件的核心作用是清晰标注换挡档位的逻辑位置，模型上呈现的+、-标识对应手动换挡模式的加减档操作，向上箭头对应升档操作方向，向下箭头对应降档操作方向，N挡为空挡位置、R挡为倒车挡位置，字符的排布完全贴合常规自动变速箱的换挡逻辑路径，驾驶员操作换挡杆时不需要额外记忆档位位置，顺着标识的导向就能完成档位切换，能有效减少误操作的概率。做这个部件的三维建模时，设计思路上首先要考虑的是人机工程的匹配，圆形的外轮廓是为了适配换挡基座的圆弧过渡造型，边缘做了大圆角的高光处理，一方面是避免尖锐棱边在驾驶过程中磕碰驾驶员的手部，另一方面圆弧面的造型能减少阳光直射下的反光，避免标识字符因为反光看不清。建模的时候首先要确定安装基准面，这个部件的背面是完全贴合换挡基座的安装平面，

　　预留的安装卡扣位置要和基座上的卡槽完全对齐，安装间隙控制在0.2mm以内，避免车辆行驶过程中因为震动产生异响。外形尺寸上，这类圆形指示件的直径一般控制在80-100mm区间，厚度不超过8mm，太厚会突出换挡面板太多影响手部操作的顺畅度，太薄的话内部没有足够的空间布置导光结构和背光模组，字符的雕刻深度控制在0.3-0.5mm，太深容易积灰不好清理，太浅的话背光点亮时光线会从字符边缘溢出来，显示效果发虚。安装边界方面，这个部件的安装位置要和换挡杆的运动行程完全错开，换挡杆在各个档位切换时的摆动轨迹不能和指示件的内圈边缘产生干涉，所以建模的时候要先把换挡杆的全行程运动包络做出来，再反向推导指示件的内圈开口尺寸，

　　一般内圈开口要比换挡杆的最大摆动直径大5mm以上，预留足够的运动余量，同时还要考虑装配公差，避免批量生产时因为零件公差累积导致换挡杆和指示件摩擦卡滞。另外在细节处理上，表面的字符不能做简单的贴图处理，要做实体的凹凸特征，因为实际生产中这类部件一般是采用注塑成型后激光雕刻字符，或者是双色注塑直接做出字符的颜色区分，建模时把字符做成凹凸实体，后续导出工程图或者做模流分析的时候才能准确识别特征，不会出现生产时字符位置偏移的问题。还有表面的质感处理，指示件的外圈一般做高光免喷涂的塑料质感，字符区域做哑光处理，这样能形成视觉反差，让驾驶员在强光下也能快速识别档位标识，背光版本的模型还要在背面预留LED灯珠的安装位置和导光板的安装槽，

　　导光板的厚度一般在2mm左右，要和背面的安装槽完全贴合，避免光线漏出。很多新人做这类零件的时候容易犯的错误是只做外观面，忽略背面的安装结构，比如卡扣的位置、加强筋的布置，实际上这类薄型塑料件背面如果没有合理布置加强筋，注塑成型后很容易出现翘曲变形，导致安装后和基座之间出现缝隙，加强筋的厚度一般控制在主体壁厚的0.6倍，避免表面出现缩痕。另外还要考虑使用场景的耐久性，这个部件位于座舱内经常被手部触碰，所以建模时的边缘圆角不能小于R1，避免长期使用后边缘刮手，字符的凸起高度不能太高，不然长期触碰摩擦后字符容易被磨掉，影响识别效果。在和周边零件的匹配上，这个指示件的外圈要和周边的换挡面板保持均匀的间隙，间隙差不能超过0.1mm，不然会影响内饰的精致感，所以建模时要和周边的面板数据做匹配检查，确保分模线的位置隐藏在不可见的背面，不会在外观面留下合模线的痕迹。
