SLU ST型气动人工肌肉伸缩执行结构

　　在轻工分拣、柔性夹持、康复辅具、仿生机器人这类对接触柔顺性有高要求的应用场景里，传统刚性气缸的硬接触特性很容易碰损易碎工件，或是在人机交互场景下造成磕碰伤害，气动人工肌肉这类柔性执行元件刚好填补了这部分应用空白。这款SLU ST系列空气肌肉的核心工作逻辑是依托充气后橡胶管径向膨胀、轴向收缩的形变特性输出直线拉力，和常规气缸靠气压推动活塞运动的原理完全不同，没有金属活塞、活塞杆这类刚性运动副，运行过程中不存在金属件摩擦卡顿的问题，动作响应速度比同行程的普通气缸快近三成，输出拉力随充气压力线性变化的区间更宽，能通过气压微调精准控制输出力大小，适配需要柔性力控的作业场景。

　　从结构设计层面看，这款空气肌肉采用多层复合结构，内层是耐疲劳的丁腈橡胶密封层，中间层是高张力芳纶纤维编织网，纤维编织角度经过反复校核，确保充气时纤维网能均匀约束橡胶管的径向膨胀，把形变方向精准引导至轴向收缩，避免局部鼓包导致的受力不均，外层是耐磨聚氨酯保护层，能抵御日常作业中的轻微剐蹭、粉尘侵蚀，两端采用压环式密封接头，接头处做了圆弧过渡处理，避免纤维网在反复伸缩过程中被接头锐边割损，经过反复循环测试，在额定工作压力下的伸缩循环寿命能达到普通单作用气缸的1.5倍以上。

　　安装适配性方面，这款空气肌肉的两端预留了标准外螺纹连接端，可直接搭配鱼眼接头、法兰安装座对接设备机架，安装中心距在完全泄压状态下为固定基准值，额定工作压力下的轴向收缩率可达25%，选型时需要提前预留足够的伸缩余量，避免拉满行程导致纤维网长期处于极限张力状态。和同输出力的刚性气缸相比，这款空气肌肉的整体重量仅为前者的五分之一，安装时不需要额外设计厚重的支撑结构，在移动机器人末端、可穿戴康复设备这类对负载重量敏感的场景里优势非常明显。

　　实际工况应用中，这款空气肌肉可搭配比例调压阀实现输出力的无级调节，在易碎品分拣工位上，能根据工件重量实时调整充气压力，既保证足够的夹持力避免工件掉落，又不会因为出力过大夹碎玻璃、薄壁塑料类工件；在下肢康复辅具的驱动结构中，其柔性出力特性可以模拟人体肌肉的发力曲线，避免刚性驱动带来的生硬拉扯感，提升康复训练的舒适度；在仿生爬行机器人的关节驱动场景中，多根空气肌肉协同排布，可模拟生物肌肉的拮抗发力模式，实现关节的多自由度柔性摆动，动作流畅度远高于舵机驱动的刚性关节结构。

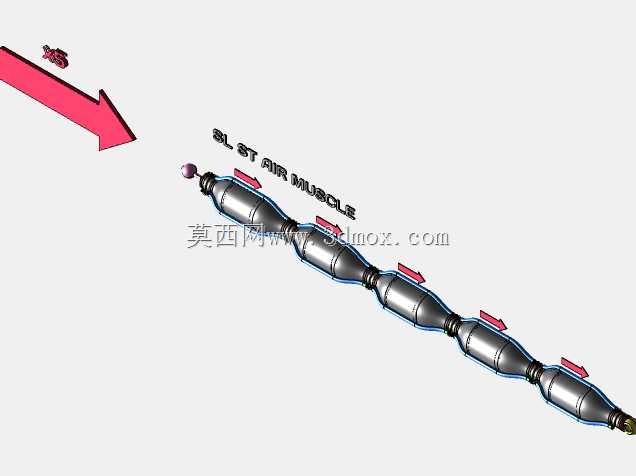

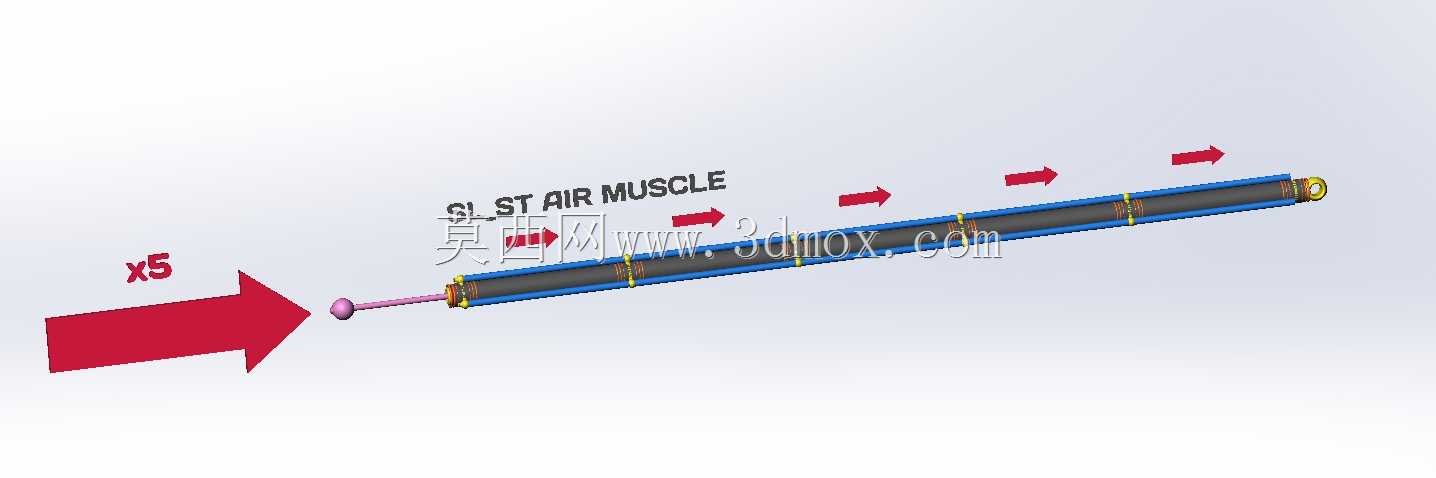

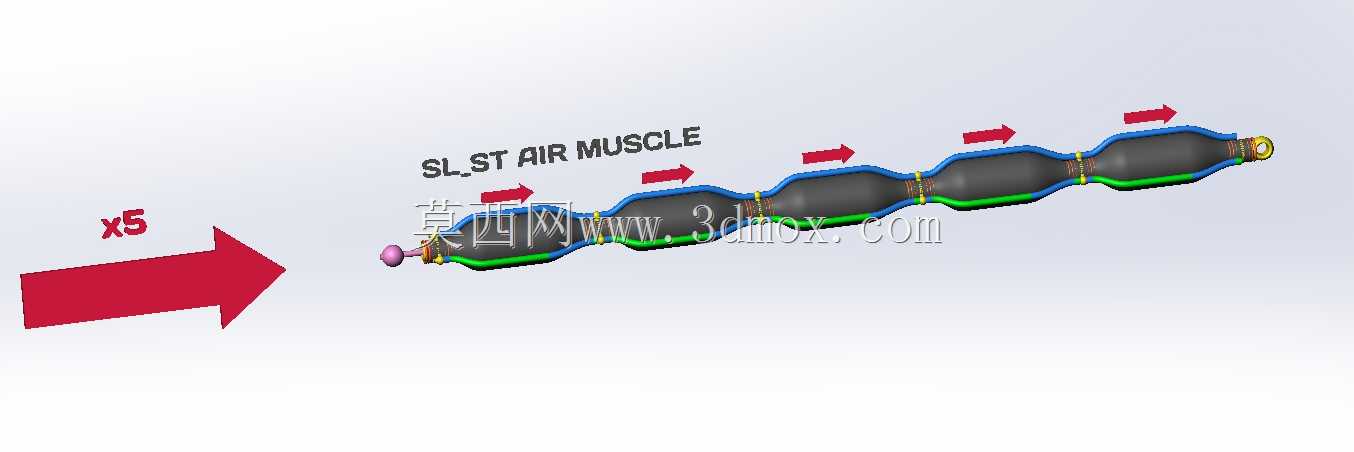

　　建模过程中对纤维编织层的网格划分做了细节还原，能直观展示充气状态下纤维的受力走向，橡胶层的形变参数参考了实际材料的邵氏硬度、拉伸强度参数，模拟出的收缩量、输出力曲线和实物实测值偏差控制在5%以内，可直接用于设备选型阶段的运动仿真验证，提前校核安装空间、行程匹配度，减少后续实物打样的试错成本。需要注意的是，这类气动元件的工作气源需要经过三联件过滤除水，避免杂质进入橡胶层内壁造成局部磨损，安装时要保证肌肉的伸缩方向和负载拉力方向同轴，避免侧向力作用在接头上导致密封失效。
