多节串联式气动人工肌肉执行结构设计

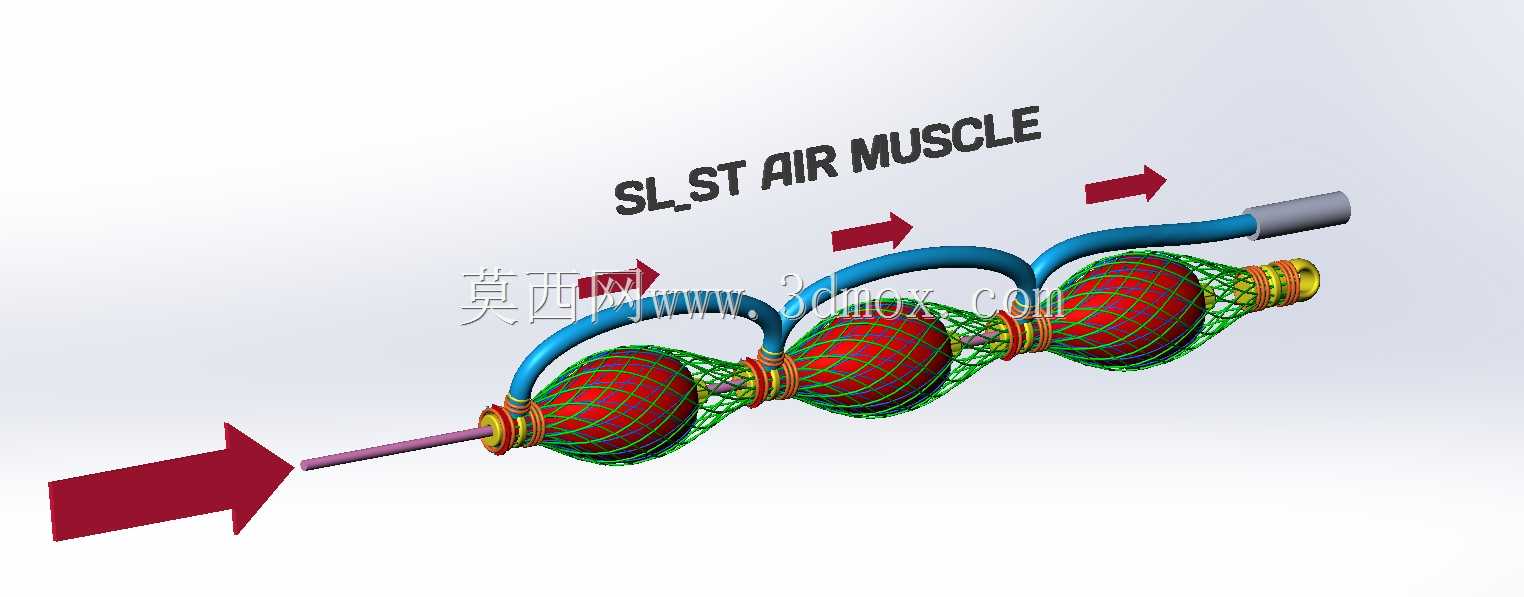

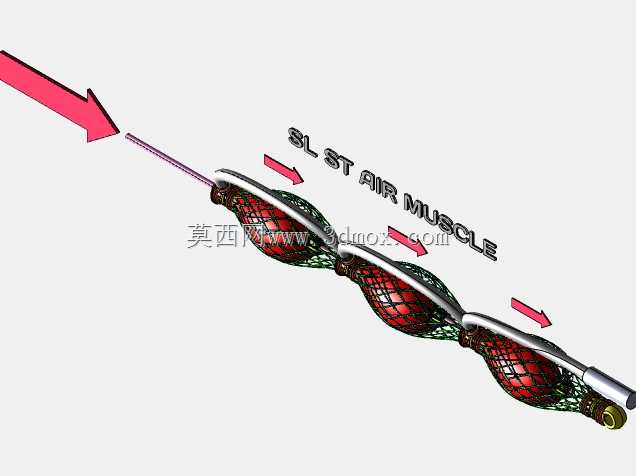

　　这款多节串联气动肌肉结构，核心面向需要柔性直线输出、轻量化驱动的工业与特种作业场景，在易碎品分拣工位的柔性推料机构、康复外骨骼的助力驱动单元、狭小空间内的伸缩探测装置进给结构里，都能替代传统刚性气缸完成作业，相比刚性传动部件，它没有金属活塞的卡滞风险，接触工件时自带缓冲特性，不会对脆性物料、人体接触面造成刚性冲击。从实际功能逻辑来看，单节驱动单元的伸缩行程有限，多节串联的布局就是为了在有限的径向安装尺寸下，叠加每一节的伸缩量，获得更长的总工作行程，每一节的内囊在充入压缩空气后径向膨胀，通过编织网套的约束将径向变形转化为轴向的收缩拉力，沿着中心穿设的高强度钓鱼线传递拉力，每一节的收缩力会沿着中心承力线叠加，

　　最终在末端输出杆得到累加的总拉力，这种力的叠加逻辑和多节伸缩气缸的力传递逻辑有本质区别，不会因为节数增加出现输出力逐级衰减的问题。设计过程中，每一节的膨胀外袋都采用了网状编织约束结构，限制内囊过度膨胀出现鼓包破裂，相邻两节之间采用套筒压接的方式固定在中心承力线上，避免充气时两节之间出现相对滑移导致力传递中断，两端的螺纹接头做了滚花防滑处理，既可以通过螺纹直接和外接负载、安装基座连接，也可以配合卡箍完成快速装拆，外袋的编织层同时承担折叠限位的作用，在排气复位时，编织层的回弹力可以带动内囊快速回缩，不需要额外加装复位弹簧，进一步降低了整体结构重量。从安装边界来看，整体结构的径向尺寸由单节膨胀后的最大外径决定，

　　安装时需要在径向预留足够的膨胀间隙，不能让膨胀段和周边的安装支架、管线发生摩擦干涉，否则长期往复动作会磨破内囊造成漏气；轴向安装尺寸要考虑完全收缩和完全伸长两个极限位置的长度，预留足够的伸缩余量，两端的接头同轴度要控制在合理范围内，避免充气伸缩时出现侧向偏载，导致中心承力线弯折，影响输出力的传递效率。在实际选型适配时，可以根据需要的总行程、总输出拉力调整串联的节数，每一节的长度、内囊壁厚可以根据工作压力区间做匹配，工作压力越高，单节输出的拉力越大，但对应的编织网套强度、压接位置的抱紧力也要同步提升，避免高压下出现脱套、爆囊的故障；中心承力线采用的低延伸率钓鱼线，在长期往复拉伸下蠕变量极小，不会因为长期使用出现行程变长、

　　输出力不足的问题，压接套筒的压紧力需要经过工艺验证，既要保证足够的抱紧力不打滑，也不能压伤中心承力线造成线体断裂。这种结构相比传统的气动执行元件，自重更轻，同等输出力下重量只有金属气缸的五分之一不到，在移动作业的设备上使用可以大幅降低运动部件的惯量，提升设备的动态响应速度，而且没有金属摩擦副，不需要额外添加润滑脂，在洁净车间、食品加工这类对油污有严格限制的场景也能适用，动作过程中没有金属碰撞的噪音，能有效降低作业工位的噪声水平。
