串联式柔性气动人工肌肉驱动结构

　　这款串联排布的柔性气动驱动结构，核心是依托编织网套与弹性内囊的形变匹配实现轴向收缩输出，和传统刚性气缸的直线运动逻辑完全不同，没有金属活塞、缸筒这类硬接触摩擦副，在康复辅具、仿生机器人、柔性抓取工位这类需要柔顺出力的场景里适配性极强。做结构设计的时候最先要考虑的是安装边界，单节膨胀单元的径向扩张尺寸是选型核心——很多新手做集成时只算初始收缩行程，忽略充气后编织网套约束下的囊体鼓胀直径，很容易和周边机架、走线槽产生运动干涉，尤其是多节串联使用时，相邻单元的鼓胀轮廓要预留足够间隙，避免充气后单元间互相挤压导致出力损失。从功能特性上看，这类驱动件的出力特性和刚性执行件差异很大，初始充气阶段收缩速度快、出力随内压升高线性提升，

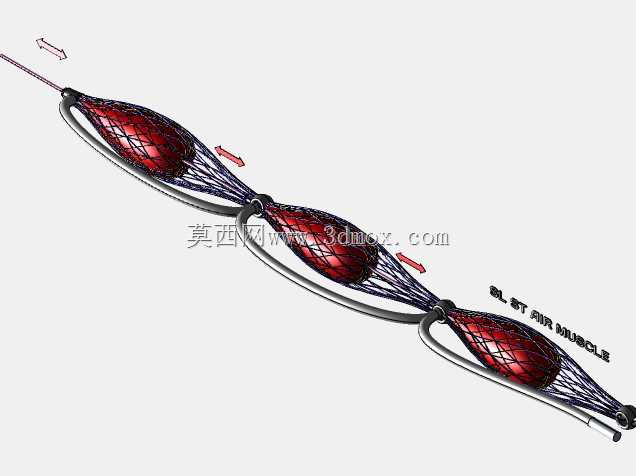

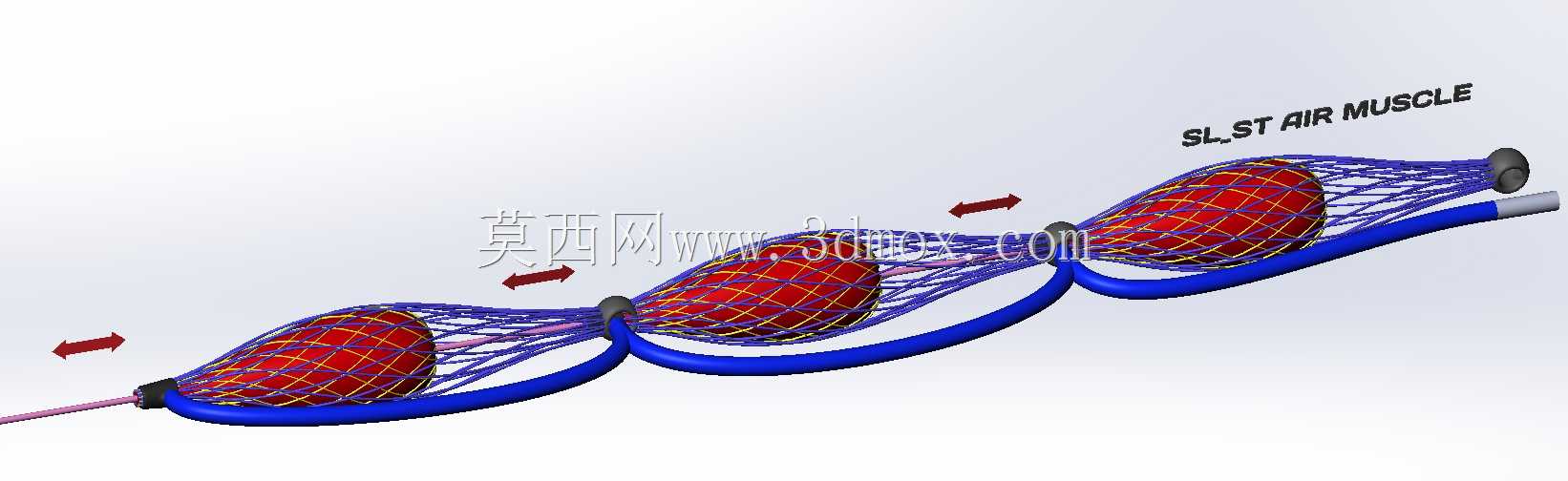

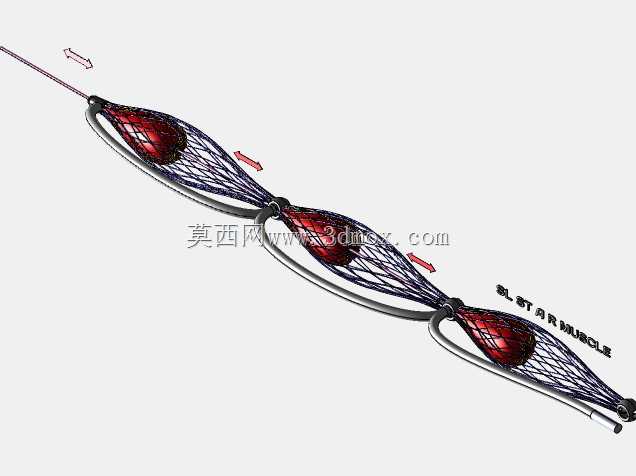

　　到额定工作压力附近时收缩率达到峰值，继续加压出力增益会快速收窄，做选型计算时不能直接套用气缸的推力公式，要结合编织网的编织角、初始囊体直径、单节有效长度做拟合计算，尤其是多节串联的结构，总收缩率是单节收缩率的累加，但整体出力不会随节数增加而提升，仅和单节的有效承压面积相关，这点在做机械臂关节驱动、外骨骼助力模块设计时尤其要注意，不要盲目靠增加串联节数来提升负载能力。设计思路上，这款结构采用了多节独立囊体串联、共用中心通气管路的布局，相邻囊体之间用刚性密封隔套分隔，既保证每节囊体的充气压力一致，又能避免单节囊体过长导致的径向鼓胀不均、局部应力集中问题；外层编织网套采用交叉编织工艺，编织角控制在54度左右的最优区间，

　　保证充气时网套的径向约束能高效转化为轴向收缩力，同时网套两端和端部安装接头采用压接固定，避免反复充放气过程中网套滑脱。端部的安装接头做了穿线孔设计，中心气管可以直接穿过接头延伸，既可以作为气路通道，也能穿入位移传感器的拉线，实时检测整体收缩量，做闭环控制时不用额外加装外置传感器，能大幅缩小集成后的整体体积。实际应用中，这类柔性驱动件和人体肢体接触时不会产生刚性冲击，用在康复训练手套、下肢助力外骨骼的关节驱动位时，即使控制压力出现波动，也不会对人体造成硬性挤压伤害，比传统的电机加丝杠、气缸驱动的结构安全性高很多；在工业分拣工位，搭配柔性夹爪使用时，能通过调整充气压力适配不同重量、不同外形的工件，不会刮伤易碎件表面。

　　做三维建模时要特别注意柔性件的形变模拟，不能直接用刚性零件的装配逻辑，要提前预留出囊体鼓胀的变形空间，尤其是隔套和网套的配合位置，要做圆角过渡，避免反复形变时网套纤维被隔套锐边割断，影响使用寿命；密封结构上，端部接头和内囊的配合采用O型圈径向密封，和图中提到的密封方案匹配，装配时不需要额外涂密封胶，拆解维护也很方便，中心气管采用柔性PU管，能随整体收缩产生小幅弯曲，适配多自由度的安装场景。另外要注意，这类驱动件的工作环境温度不能超过弹性囊体材料的耐受上限，避免长期高温下囊体材料老化失去弹性，同时供气回路要加装过滤减压阀，避免气源里的杂质、水分进入囊体，长期积累导致囊体内部腐蚀、网套纤维锈蚀断裂。多节串联的布局还有一个优势，就是可以通过在不同节段加装独立控制阀，实现分段收缩控制，模拟生物肌肉的多肌腹协同出力效果，在仿生蛇形机器人、柔性机械臂的设计中，可以通过不同节段的差压控制实现弯曲、扭转等多自由度动作，不需要额外加装关节铰链，整体结构重量比同出力的刚性关节结构轻60%以上，在对重量有严格要求的移动机器人、可穿戴设备场景中优势非常明显。
