仿生气动人工肌肉柔性驱动结构

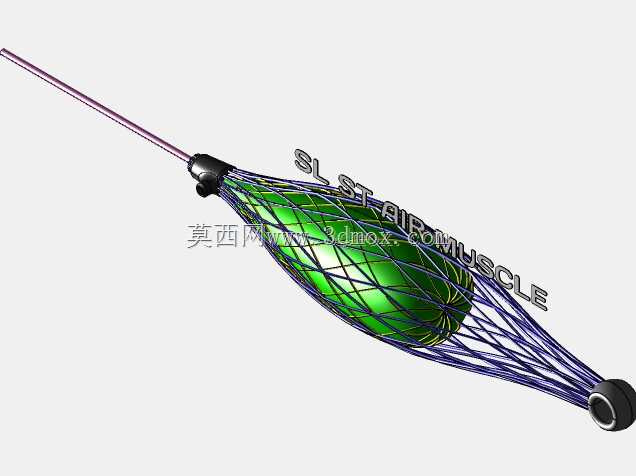

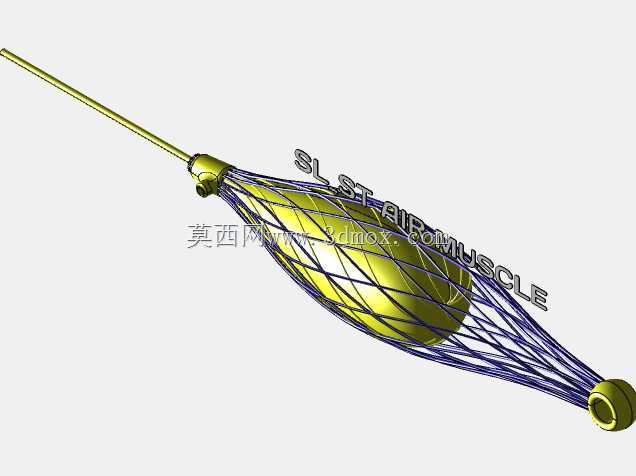

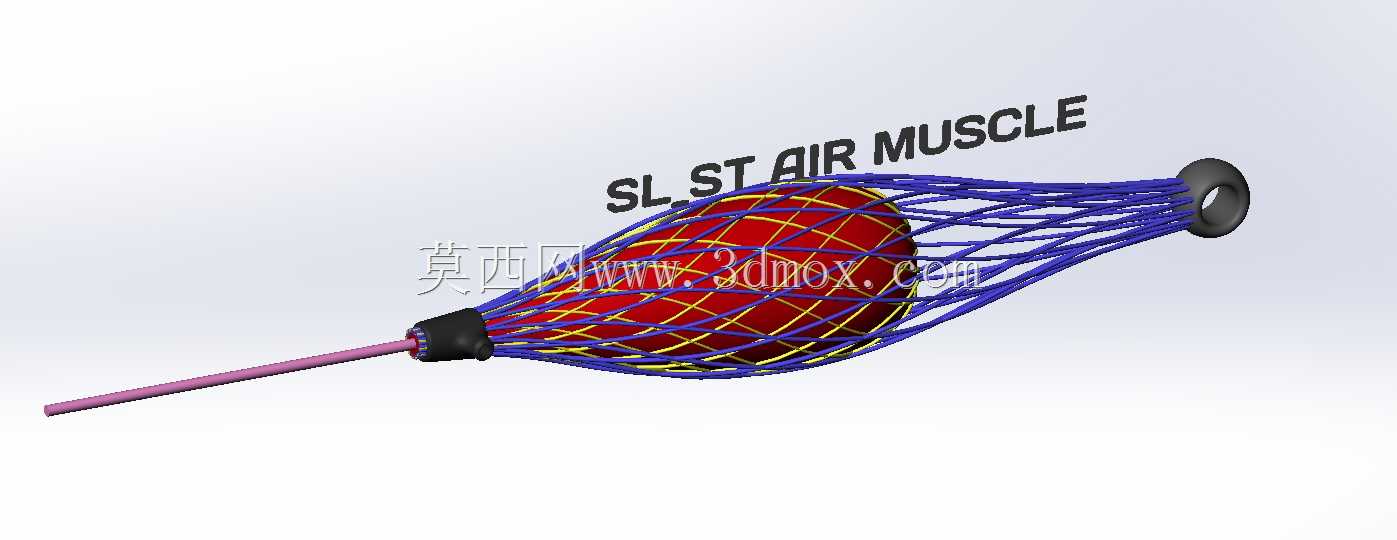

　　这款气动人工肌肉是典型的柔性驱动执行元件，核心应用场景覆盖仿生机械手、康复医疗辅具、协作机器人关节、轻载自动化分拣工位这类对驱动柔顺性有要求的领域，和传统刚性气缸、伺服电缸相比，它的力自重比优势非常突出，同等输出拉力下整体重量不到刚性驱动元件的十分之一，在需要降低运动部件惯量的高速拾放场景里适配性极强。从结构设计逻辑来看，它采用内层弹性密封囊加外层编织约束网的复合结构，内层囊体负责密封承压，选用高回弹性的弹性体材料，充气时可以自由径向膨胀，外层的编织网采用交叉编织的高强度纤维线材，编织角度经过反复校核，当内层囊体充入压缩空气径向扩张时，编织网的纤维夹角会发生变化，带动整个执行器产生轴向的收缩拉力，

　　这个收缩过程和生物肌肉的收缩运动逻辑高度相似，输出的拉力具备天然的柔顺性，遇到外部负载突变时不会像刚性驱动那样产生冲击反力，能很好地适配人机协作场景下的安全要求，不会对接触的人体造成刚性撞击伤害。在实际功能特性上，它的工作行程可以达到自身自由长度的25%到35%，远大于同安装尺寸的薄型气缸，而且没有刚性活塞杆这类伸出部件，安装时不需要预留活塞杆伸出的避让空间，整体安装边界非常紧凑，端部的连接结构采用标准的外螺纹快接接口，进气端兼容常规的气动快插接头，可以直接接入现有工厂的常规压缩空气回路，不需要额外配置特殊的气源处理元件，工作压力覆盖0.2MPa到0.6MPa的常规工厂气源压力区间，不需要额外增压就能输出足够的拉力。

　　设计过程中重点考量了耐磨损性能，外层编织网和内层弹性囊之间添加了低摩擦的润滑涂层，反复充放气伸缩时两层材料之间不会产生异常磨耗，能有效提升循环使用寿命，端部的密封压接结构采用径向抱紧加端面密封的双重密封形式，在最大工作压力下也不会出现漏气、脱网的问题，和传统的金属驱动部件相比，它本身没有相对滑动的金属摩擦副，工作时几乎没有噪音，在对作业环境噪音有要求的洁净车间、医疗康复场景里使用不会产生额外的噪音污染。从安装适配性来看，它的两端都设计了通用的铰接安装孔，可以直接和鱼眼接头、铰接支座配合安装，不需要额外设计定制的连接转接件，不管是作为单关节的直线驱动元件，还是多组组合成多自由度的仿生运动机构，都能快速完成装配，在柔性夹持器的设计中，

　　多根人工肌肉对称布置可以模拟手指的弯曲抓取动作，针对不同外形、不同硬度的被抓取物体都能实现自适应包覆，不会像刚性夹爪那样容易刮伤工件表面，在康复辅具的应用中，它的柔性输出特性可以根据患者的肢体受力情况自动调整输出拉力，避免刚性驱动对患者肢体造成二次损伤。在结构细节处理上，外层编织网的纤维排布经过受力仿真优化，充气膨胀时整个囊体的形变均匀，不会出现局部鼓包导致的应力集中问题，进气杆采用硬质工程塑料材质，既保证了进气通路的结构强度，又不会增加过多的整体重量，端部的限位挡圈可以限制最大收缩量，避免过度收缩导致编织网纤维出现不可逆的塑性变形，整个驱动元件没有复杂的精密加工零件，制造成本远低于同参数的伺服驱动组件，在批量应用的低成本自动化场景里具备很高的性价比，日常维护也非常简便，只需要定期检查进气端的密封状态，不需要像气缸那样定期更换活塞杆密封件、添加润滑脂，长期使用的维护成本极低。
