隐藏轴结构球形拼接益智玩具

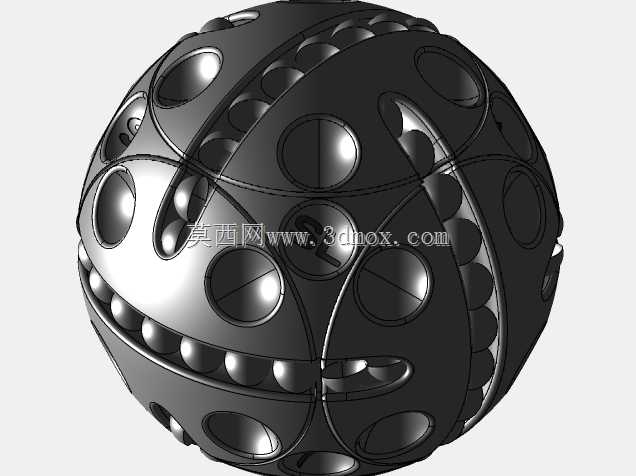

　　这款球形拼接结构的设计，最初的构思来源于对传统拼接类益智玩具结构外露、装配逻辑直观易被破解的痛点优化，在结构设计阶段就将内部传动与连接轴系完全做了隐藏处理，从球体外部完全无法观察到内部的拼接逻辑与组装路径，既提升了拼接解谜的难度层级，也让球体外部曲面保持了完整流畅的视觉效果，没有外露的卡扣、接缝凸台或者轴端结构破坏整体球面的完整性。

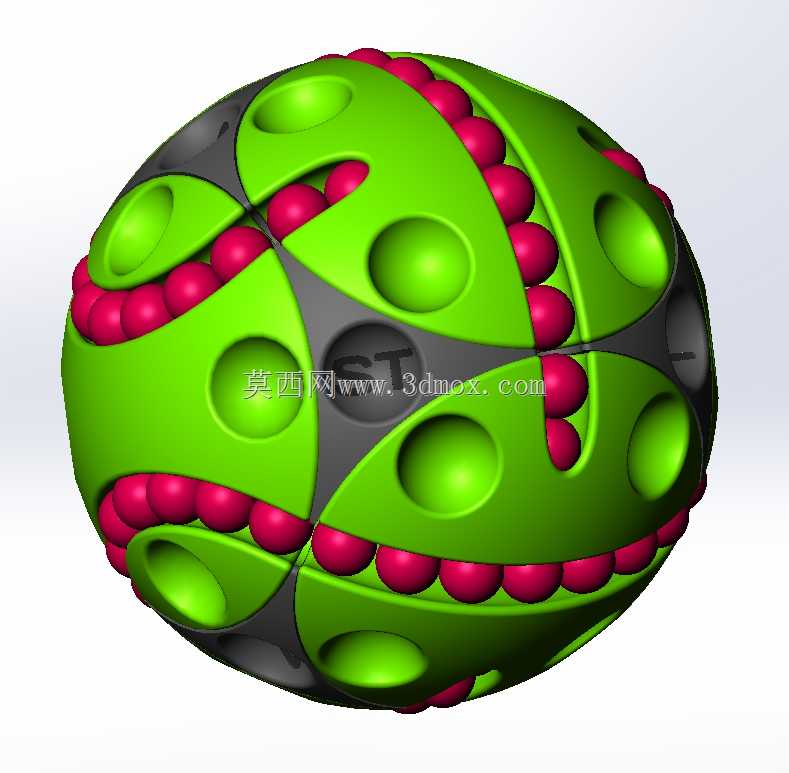

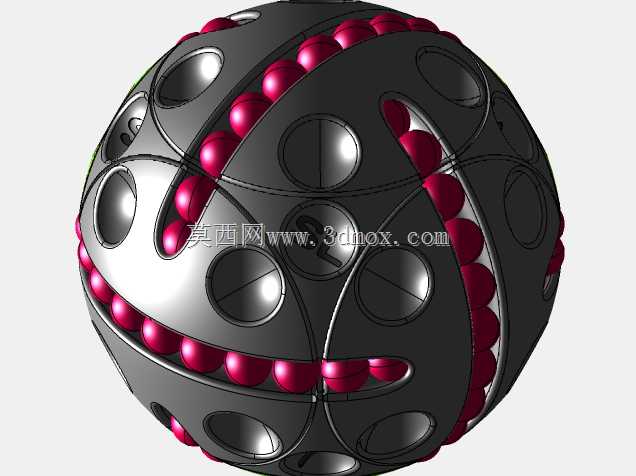

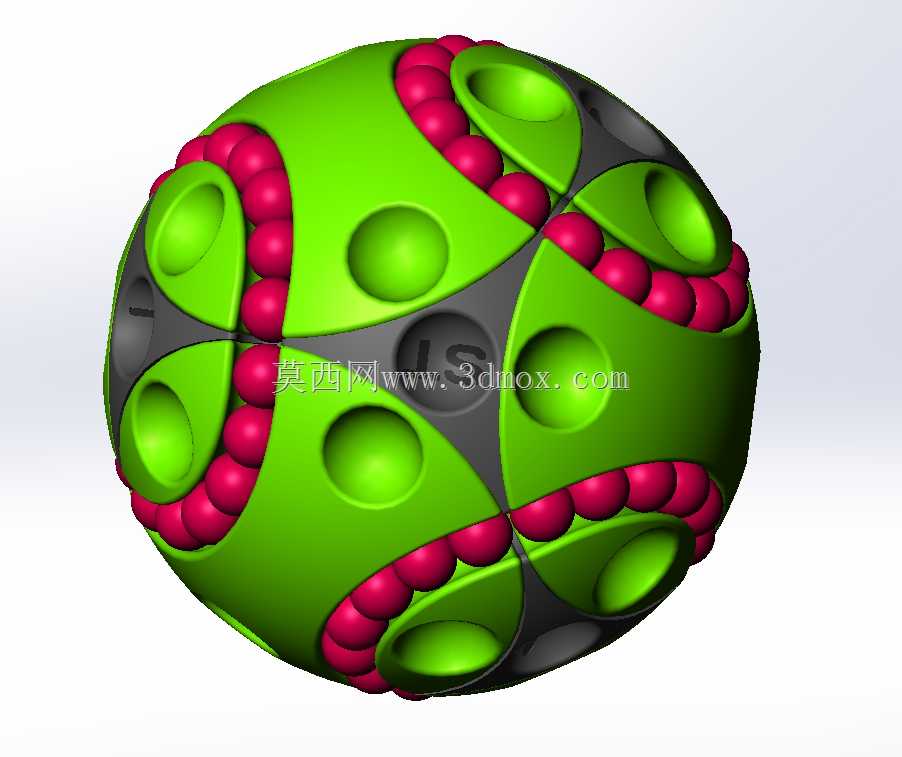

　　从实际应用场景来看，这类结构既可以作为益智解谜类玩具的核心结构载体，也可以经过表面工艺处理后作为创意桌面摆件、文创周边产品的结构原型，甚至可以放大结构尺寸后作为公共空间的互动装置结构基础。在功能特性上，整个球体被分割为多个曲面拼接块，拼接块之间通过内置的隐藏轴实现相对转动与位置锁定，拼接块表面设计有内凹的球面定位槽，相邻拼接块之间设置有连续的滚珠限位结构，图中可见的玫红色滚珠结构既承担了拼接块之间的滑动限位作用，也在转动过程中提供清晰的档位反馈，让使用者在转动拼接块时能获得明确的到位手感，避免拼接块出现错位卡滞或者过度转动的问题。

　　设计过程中首先要解决的是球面分割的曲率一致性问题，所有拼接块的外曲面必须严格贴合统一的球面基准，否则拼接完成后会出现表面凹凸不平、接缝不均的问题，这一步在建模阶段需要通过球面投影、曲面修剪等操作保证每个拼接块的外表面曲率公差控制在合理范围内，避免后期实物装配出现干涉。其次是隐藏轴的布局设计，轴系不能从外表面露出，因此所有转轴的端点都要隐藏在拼接块的内部型腔中，同时要保证相邻拼接块转动时的同轴度，避免转动过程中出现卡顿或者松旷，这就要求在轴孔配合的尺寸设计上预留合理的间隙，既要考虑塑料件成型后的收缩率，也要考虑长期转动磨损后的间隙补偿。

　　从安装边界与尺寸适配的角度来看，这类球形结构的尺寸可以根据实际使用场景灵活调整，作为手持益智玩具时，整体直径控制在80-120mm区间最为合适，这个尺寸下成年人单手握持转动操作的舒适度最佳，内部隐藏轴的直径可以控制在3-5mm，既保证足够的结构强度，不会因为频繁转动出现轴断裂的问题，也不会因为轴系尺寸过大挤占拼接块的内部空间，导致拼接块壁厚不足出现强度问题。拼接块之间的滚珠直径根据球体整体尺寸等比例缩放，通常选择球体直径的1/15-1/12作为滚珠直径，这个尺寸下滚珠既能提供足够的限位接触面积，也不会因为滚珠过大导致拼接块表面的避让槽过深，影响外表面的视觉完整性。

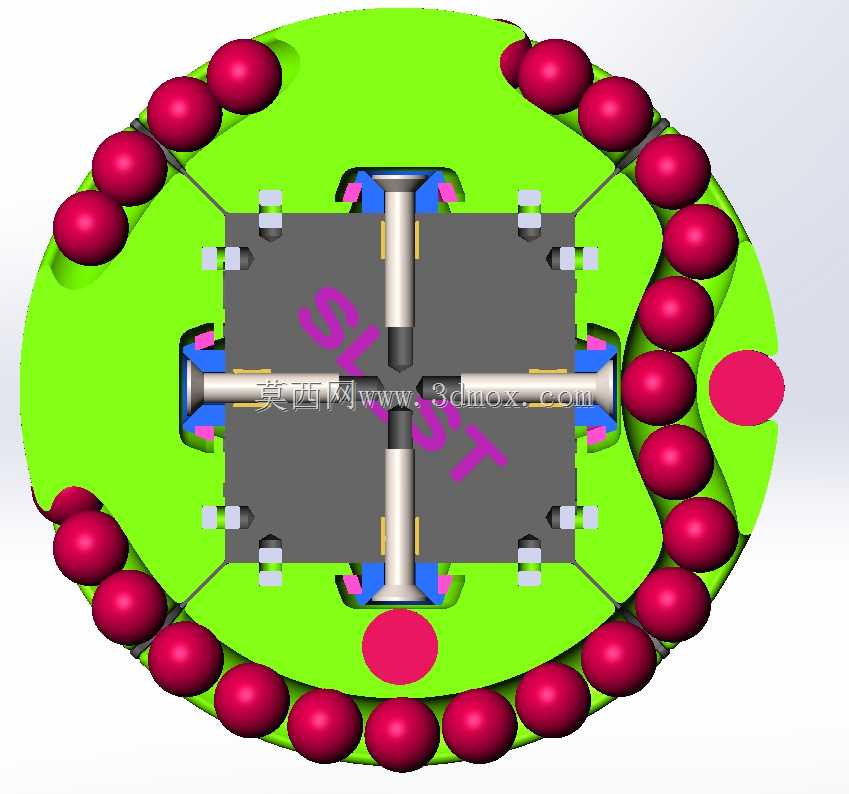

　　在结构细节处理上，拼接块的内部型腔做了均匀的壁厚设计，避免出现壁厚差异过大导致的注塑成型缩痕，外表面的内凹球面槽一方面是作为视觉识别的定位标记，方便使用者在拼接过程中判断块面的位置，另一方面也可以作为手指转动施力的着力点，避免光滑球面导致转动时打滑。相邻拼接块的接缝处做了微小的倒角处理，既可以避免拼接块转动时边缘刮擦产生毛刺，也能让接缝在视觉上更加细腻，不会出现明显的缝隙黑边。隐藏轴的装配采用过盈压入的方式固定在其中一个拼接块的轴孔内，另一个拼接块对应的轴孔设计为光孔配合，装配时从球体内部完成轴系的组装，外部完全看不到装配痕迹，这也是实现外表面无组装痕迹的核心设计要点。

　　实际结构验证阶段需要重点测试不同角度下拼接块的转动流畅度，以及所有拼接块复位后球体的圆度误差，尤其是在多块拼接块同时转动到极限位置时，不能出现结构干涉或者锁死的问题，滚珠轨道的设计要保证全程平滑过渡，不能出现局部卡点导致滚珠卡滞。这类隐藏轴的球形拼接结构相比传统的外露轴拼接玩具，在结构复杂度上有明显提升，解谜难度也更高，同时完整的球面外观也让产品的装饰属性得到了增强，不需要额外的外壳装饰就可以直接作为成品展示。
