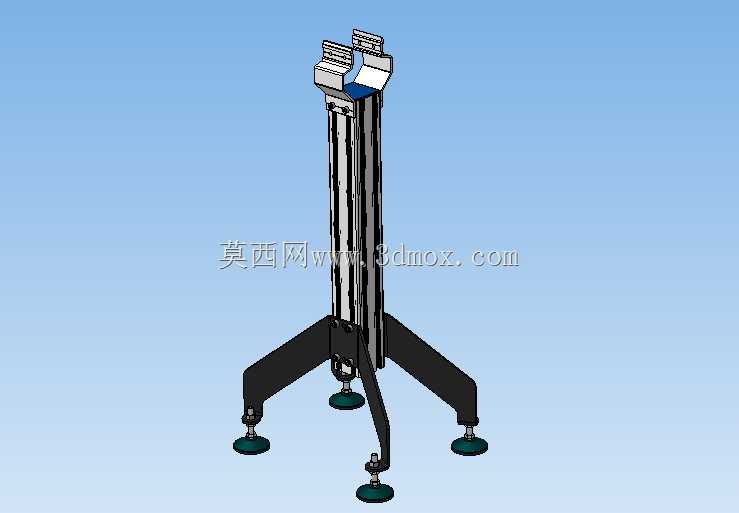

立式铝型材输送机可调式支撑支腿结构

　　在轻工包装、电子组装、食品分拣等行业的连续输送产线搭建中，支撑构件的适配性直接决定了线体的安装效率与长期运行稳定性，这款可调式支腿正是针对立式铝型材输送机的安装需求开发的专用支撑部件。不同于传统焊接式固定支腿，该结构全程采用模块化设计思路，主体立柱选用标准工业铝型材作为承载基体，无需额外开模定制型材截面，可直接匹配市面上主流的40系列、45系列铝型材输送机主梁，大幅降低了备件采购与替换的成本。支腿的高度调节功能并非简单的螺纹伸缩结构，而是在立柱下端设置了带锁紧机构的滑动连接段，配合底部四个带橡胶减震垫的可调脚杯，可实现单支腿±50mm范围内的高度微调，同时脚杯自带的万向调节特性，能够适配车间地面存在的3°以内的坡度差，

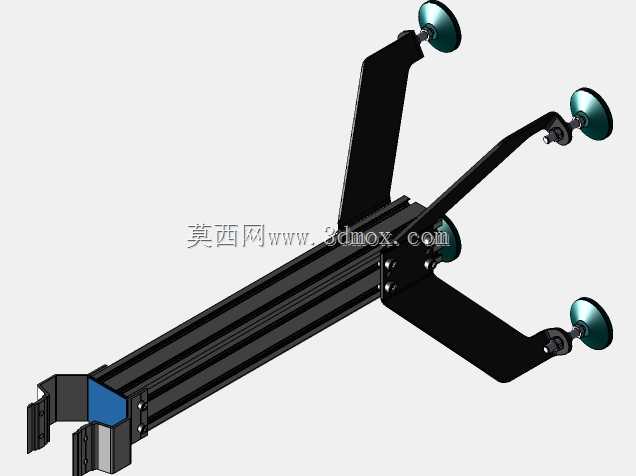

　　无需额外垫设钢板即可保证输送机主梁的水平度，避免因线体倾斜导致的物料跑偏、皮带跑偏等常见故障。从结构受力角度来看，这款支腿没有采用传统的三腿直撑布局，而是在立柱中下部设置了三个呈120°均匀分布的斜向支撑臂，支撑臂末端同样连接独立的可调脚杯，这种布局相比单柱直腿结构，侧向抗倾覆能力提升了40%以上，即使在输送机侧边存在操作人员倚靠、侧边工装挂载等偏载工况下，也不会出现支腿晃动、线体偏移的问题。设计过程中充分考虑了铝型材输送机的安装边界，支腿顶部的连接卡座采用快装式卡扣结构，可直接卡入铝型材主梁的T型槽内，无需在型材上额外钻孔攻丝，单支腿的安装时间可控制在2分钟以内，大幅缩短产线搭建的现场施工周期。

　　支腿的所有金属构件均做了阳极氧化或喷塑处理，在潮湿、多粉尘的车间环境下也不会出现锈蚀掉漆的问题，底部脚杯的橡胶垫采用丁腈橡胶材质，既可以起到减震降噪的作用，也能避免支腿与环氧地坪直接接触造成的地面划伤。在实际选型应用中，该支腿可适配高度在700mm-1200mm区间的立式铝型材输送机，单支腿额定承载可达150kg，按照常规输送机每2米设置一组支腿的排布方式，可满足线体总承载不超过800kg的输送需求，无论是输送轻型的电子元器件、包装纸盒，还是中等重量的工装托盘、塑料周转箱，都能提供稳定的支撑。值得注意的是，支腿的斜向支撑臂采用了可翻转的铰接设计，在设备长途运输时，可将三个支撑臂向上翻转贴合在立柱侧面，

　　整体包装体积相比固定支撑结构缩小60%，大幅降低物流运输成本，现场安装时只需将支撑臂翻下卡入定位槽即可完成展开，无需额外的紧固件连接。在日常维护层面，该支腿没有易损的复杂传动部件，仅需每半年对脚杯的调节螺纹涂抹少量润滑脂即可保证调节顺畅，长期使用过程中如果出现脚杯橡胶垫磨损，也可直接替换标准规格的脚杯配件，无需整体更换支腿，进一步降低了设备的全生命周期维护成本。针对部分有洁净要求的生产车间，该支腿的所有外露连接部位均做了圆角过渡处理，不存在容易积尘的直角缝隙，日常清洁时可直接用抹布擦拭，不会出现卫生死角，符合食品、医药行业的车间洁净度要求。
