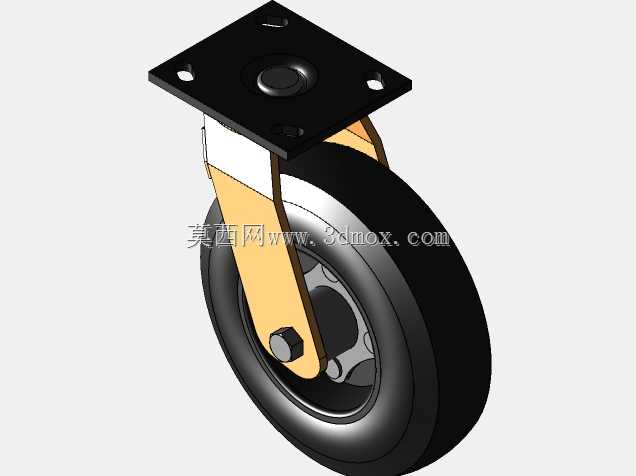

200mm直径重载万向手推车转轮结构

　　这款200mm直径的万向转轮，是工业手推车、移动工装架、车间周转设备常用的行走支撑部件，日常在生产车间物料转运、仓储库区货位调整、轻型设备移位等场景中承担核心的行走与转向功能，适配绝大多数需要频繁移动、转向的中小型载具，单轮额定承载覆盖常规车间手推车的150-300kg负载区间，能满足多数普通工业场景的周转使用需求。从结构设计来看，这款转轮采用顶部平板安装的连接形式，安装板为方形带孔结构，安装孔位按照通用工业脚轮的标准间距设置，安装时只需将载具底部的安装面与顶板贴合，穿入对应规格的螺栓紧固即可完成装配，不需要额外加工定制连接结构，适配性较强。转向部分采用回转支承结构，支架与顶板之间通过回转副连接，可实现360度水平方向自由旋转，

　　推行过程中不需要额外调整轮体方向，就能灵活完成转弯、变向、横移等操作，在狭窄的车间通道、货架间隙中移动时，转向阻力小，操作省力。支架部分采用分体式折弯钢结构，主支撑臂为厚钢板折弯成型，表面做防锈涂装处理，轮轴位置通过螺栓锁紧固定，同时设置了加强筋结构来承载径向负载，避免重载情况下支架出现变形、开焊的问题。轮体部分采用实心橡胶材质，胎面为光滑弧面设计，接触地面时压强分布均匀，在环氧地坪、水泥地面、沥青路面等常见工业地面上行走时，不会对地面造成硬性划伤，同时橡胶材质本身具备一定的减震效果，转运带有精密零部件的物料时，能过滤掉地面微小颠簸带来的冲击，避免物料因震动出现磕碰损伤。轮芯部分采用金属轮毂结构，通过三颗固定螺栓与轮体连接，

　　轮毂中心安装有自润滑轴承，轮轴与轴承配合处做了表面硬化处理，长期往复行走时磨损量小，维护周期长，不需要频繁加注润滑脂就能保持顺畅转动。从安装边界尺寸来看，这款转轮的总高度从安装顶板顶面到轮体最底端的尺寸适配常规手推车的离地间隙要求，安装顶板的边长、安装孔的中心距都符合行业通用的脚轮安装尺寸规范，替换现有设备上的同规格脚轮时不需要修改载具底部结构，直接拆装更换即可。设计过程中重点考虑了重载工况下的结构强度，支架的钢板厚度、轮轴的直径、回转副的连接强度都经过负载校核，在额定承载范围内长时间使用不会出现支架变形、轮轴弯曲、回转卡顿的问题。轮体的橡胶硬度控制在邵氏70-75度区间，兼顾了行走时的弹性和耐磨性，正常使用工况下轮面磨损速度慢，

　　使用寿命比普通塑料轮、硬橡胶轮更长。转向回转副的间隙经过合理控制，既保证转向时转动灵活无卡滞，又不会出现间隙过大导致推行时轮体晃动、走偏的问题，推行过程中方向稳定性好，不会出现蛇形摆动的情况。在实际选型使用时，单台手推车通常配置4只该款转轮，其中2只可搭配带刹车功能的同规格脚轮，停放在有坡度的地面时踩下刹车即可锁定轮体转动和转向，避免载具出现滑移。这款转轮的结构设计完全贴合工业场景的实际使用需求，没有多余的冗余结构，所有结构尺寸都围绕易安装、耐磨损、低维护、转向灵活的核心使用要求展开，不管是新制手推车的配套选型，还是旧设备的脚轮替换，都能直接适配，不需要额外的结构修改。
