适配1-2英寸管道的光学流体流量传感装置

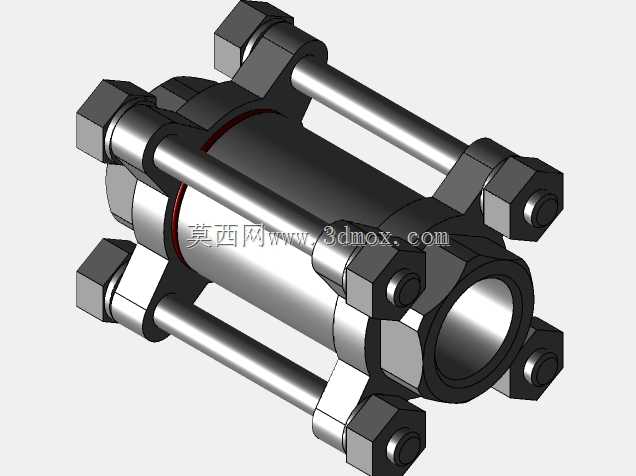

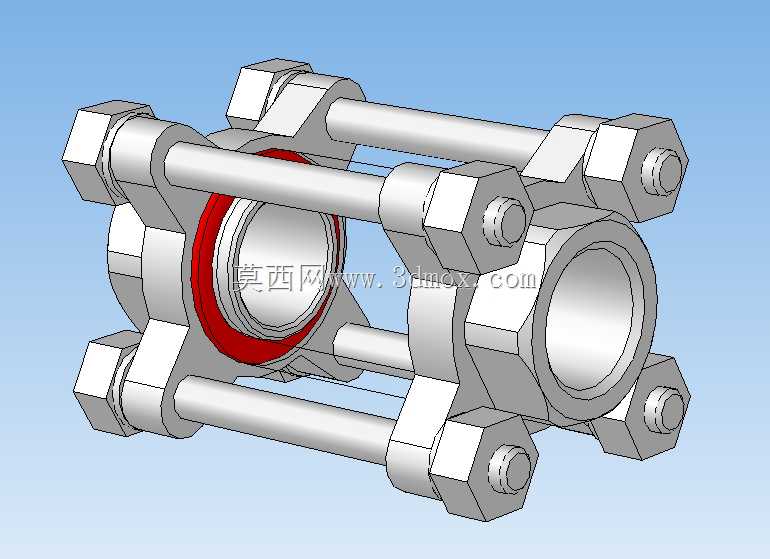

　　在工业流体输送管网、小型制程管线、实验室流体回路这类场景里，管径1-2英寸的支管段流量监测一直是容易被忽略但又直接影响制程稳定性的环节，传统的涡轮、涡街流量器件往往需要截管做长段法兰对接，安装空间要求高，小口径管段改造时经常遇到现场预留长度不足的问题，这款光学式流体流量传感结构就是针对这类痛点做的适配设计。从结构布局来看，整体采用对夹式安装逻辑，两端对接面可直接贴合1-2英寸管道的标准法兰端面，不需要额外配置长节过渡管件，四根周向均布的拉紧螺柱配合六角锁紧螺母，就能把整个传感单元夹紧在两段管道法兰之间，现场安装时不需要复杂的专用工装，只要按对角顺序分次拧紧螺母，保证两端密封面受力均匀即可，密封槽内嵌装的红色密封件可适配常规丁腈橡胶、

　　氟橡胶等不同材质的密封圈，根据输送流体的腐蚀性、温度区间更换对应材质就能满足使用要求。核心的光学检测模块集成在中部的环形腔体里，和流体接触的内壁做了圆弧过渡处理，没有突兀的凸起或者节流结构，不会对管内流体造成额外的压损，也不容易滞留流体中的杂质，在输送洁净水、低粘度油品、部分无强腐蚀性化工流体的场景下，长期运行的堵塞风险远低于带插入式检测元件的流量器件。设计阶段特意把光学检测的光路通道做了密封隔离，和流体腔完全分隔开，避免流体长期接触光学镜片造成起雾、腐蚀、结垢的问题，镜片外侧预留了清洁维护的操作空间，不需要把整个传感器从管段上拆下来，就能完成镜片表面的擦拭保养，减少运维时的管线拆卸工作量。从安装边界来看，

　　整体轴向尺寸控制在常规对夹式阀门的长度范围内，现场替换同通径的对夹蝶阀、止回阀时不需要调整管道的固定支架位置，周向的最大外轮廓是拉紧螺母的外接圆尺寸，比同通径法兰的外径小一圈，在管线排布密集的阀组区域、设备内部的集成管路里，不会和周边的管件、支架产生安装干涉。和传统接触式流量传感器不同，这款光学检测结构没有可动的机械检测部件，不存在叶轮卡滞、轴承磨损这类机械故障点，在长期连续运行的工况下，维护周期比机械式流量器件长数倍，对于需要长期稳定监测流量、不便于频繁拆检的管段来说，这种结构的可靠性优势非常明显。结构建模时所有配合面都做了公差匹配，拉紧螺柱的光杆段和两端法兰的穿栓孔采用间隙配合，安装时可以自适应调整两端法兰的微小角度偏差，

　　降低现场安装时的对中难度，中部的传感主体外壳做了等壁厚设计，既保证了承压能力，也不会因为壁厚不均导致注塑或者机加工时出现变形问题，两端的密封槽尺寸符合通用管法兰密封件的尺寸规范，用户不需要定制特殊规格的密封圈，采用标准市售密封件就能满足密封要求。在实际选型应用中，这款结构可直接集成到冷却水循环管路、小型药剂投加管线、实验台流体输送回路、中小型设备的润滑系统油路里，实时监测管内流体的瞬时流量，也可以通过流量波动判断管路是否出现泄漏、堵塞、泵阀失效等异常情况，因为没有机械可动部件，在输送含少量微小固体颗粒的流体时，也不会出现颗粒卡滞检测部件导致测量失效的问题，适用的流体场景比同口径机械式流量传感器更广。
