壁挂式按压出液皂液供给结构设计

　　这款壁挂式皂液供给结构，主要适配公共卫生间、餐饮后厨、医疗场所洗手区、写字楼盥洗区等高频使用场景，核心作用是定量供给液态清洁皂液，避免传统瓶装皂液多人接触带来的交叉污染问题，同时减少皂液随意倾倒造成的浪费。从实际使用逻辑出发，结构设计优先考虑单手操作的便捷性，使用者手肘或者手背按压下部的承托压杆即可触发内部泵体出液，压杆的触发行程控制在15mm以内，按压力度设置在15N到20N区间，既不会因为力度过大导致按压费力，也能避免误触造成的皂液滴漏。

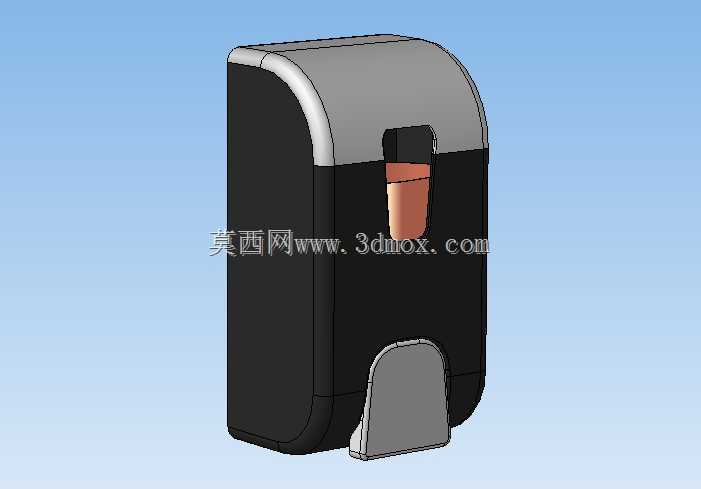

　　整体外形采用竖置圆角长方体造型，主体外壳做了弧面收边处理，没有尖锐棱角，避免人员磕碰受伤，外壳主体宽度控制在120mm，厚度100mm，整体高度240mm，背部预留四个壁挂安装孔位，孔位横向间距80mm，纵向间距180mm，适配常规的墙面膨胀螺丝安装，安装后突出墙面的距离不超过105mm，不会占用过多盥洗台上方的通行空间，也不会因为突出过多被过往人员剐蹭。内部储液腔的有效容积设置为600ml，按照单次出液1ml的标准定量，满液状态可支持600次左右的使用频次，减少日常运维的补液频率，储液腔顶部预留补液口，配套密封胶圈，避免皂液渗漏同时防止灰尘落入污染皂液。

　　出液嘴设置在按压触发结构的正上方，出液角度向下倾斜15度，保证皂液能够准确滴落到使用者手掌位置，不会顺着外壳流淌污染墙面，出液嘴内部做了止回结构，每次按压出液后自动闭合，避免余液滴落造成台面积污。外壳的分件设计考虑了后期维护的便捷性，前壳与背部安装底座采用卡扣加一颗防盗螺丝的固定方式，日常运维时仅需拧下底部螺丝即可打开前壳，完成补液、泵体更换、内部清洁等操作，不需要整体拆卸壁挂底座，降低维护工作量。

　　结构设计上充分考虑不同使用环境的耐受需求，外壳接触液体的部件选用耐皂液腐蚀的ABS材质，泵体弹簧采用304不锈钢材质，避免长期接触碱性皂液出现锈蚀卡滞，所有配合缝隙都做了错位挡边设计，防止外部溅水进入内部结构损坏泵体组件。按压结构的传动件做了限位设计，按压到最大行程后有硬限位阻挡，避免过度按压造成泵体结构损坏，复位弹簧的弹力经过匹配调试，松开压杆后可在0.5s内完成复位，不会出现延迟复位导致的持续滴液问题。

　　从建模落地的角度看，所有壁厚设置均匀控制在2.5mm，筋位厚度不超过壁厚的0.6倍，避免注塑生产时出现缩痕、翘曲等缺陷，安装孔位周边都做了加厚筋位补强，避免长期壁挂受力出现孔位开裂。外壳表面做了细磨砂纹理处理，既不容易残留指纹污渍，日常清洁时也能直接用抹布擦拭，不会因为表面过于光滑出现水渍残留影响观感。整体结构没有复杂的异形曲面，零部件数量控制在8个以内，开模生产的难度较低，装配工序简单，适合批量量产落地，同时零部件的通用性较强，泵体组件采用市面上通用的皂液泵规格，后期更换配件不需要单独开模定制，降低全生命周期的使用成本。
