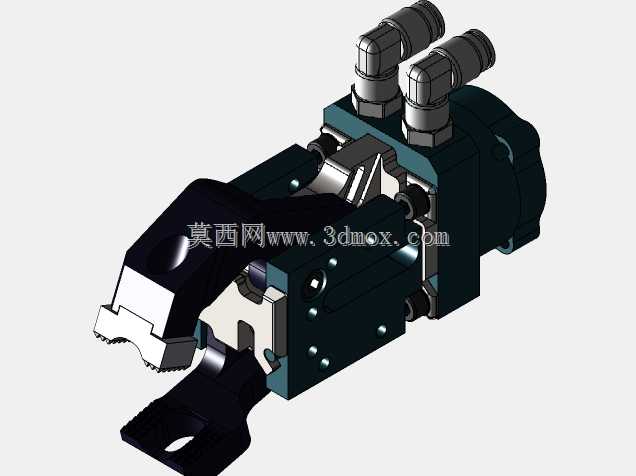

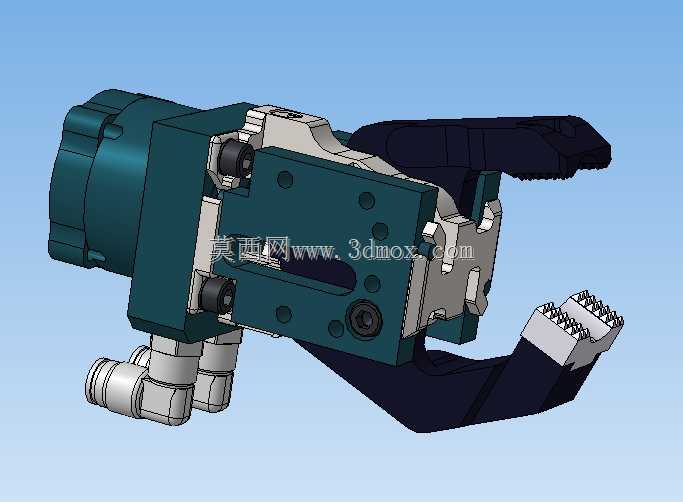

诺冠20mm规格机器人配套气动夹持夹具

　　在工业机器人集成应用场景里，末端夹持部件的适配性直接决定整套工作站的作业可靠性，这款20mm规格的气动夹具，正是面向轻载高速搬运、精密装配、小件上下料这类场景开发的末端执行部件，适配多关节工业机器人的末端法兰安装需求，在3C电子小件分拣、五金小零件机加工上下料、注塑件取件这类节拍要求高、夹持力需要精准控制的工位上，这类紧凑型气动夹爪的应用占比正在持续提升。

　　从实际功能特性来看，这款夹具采用平行双指夹持结构，夹持行程适配20mm开合范围，夹指末端设计有锯齿形防滑咬合结构，针对金属毛坯件、硬质塑料件这类表面摩擦力较小的工件，能够在0.6MPa标准供气压力下提供稳定的夹持力，避免高速移位过程中工件甩脱。气路接口采用侧置式快插接头布局，预留的两个气路接口分别对应夹爪的张开、闭合动作，接头规格适配常规6mm气动软管，现场布线时可以顺着机器人本体的走线槽排布气管，不会和周边工装、输送线产生干涉。夹具本体的主体结构采用硬质阳极氧化铝合金材质，在保证结构强度的前提下尽可能压缩自身重量，降低机器人末端的负载冗余，运动副位置嵌入了自润滑轴承，长时间往复开合动作下不会出现卡顿、磨损超差的问题，夹指的安装位置预留了标准螺孔，用户可以根据自身工件的外形定制适配的夹指块，不需要改动夹具主体结构就能完成适配。

　　从设计思路层面拆解这款夹具的结构，首先是安装边界的控制，整体结构的回转半径控制在极小范围内，在机器人进入狭窄工位比如机床主轴旁、工装夹具缝隙间取放工件时，不会因为本体尺寸过大产生碰撞，本体和机器人末端连接的法兰面采用标准安装孔位，不需要额外制作过渡连接板就能直接适配主流负载5kg以内的小型工业机器人。驱动部分采用集成式活塞气缸结构，没有外露的传动杆件，避免车间内的切削碎屑、粉尘进入运动副造成卡滞，密封件采用耐油耐磨的丁腈橡胶材质，适配车间内常规的压缩空气质量要求，不需要额外增加高精度过滤单元就能稳定运行。夹指的传动结构采用楔形增力设计，在相同缸径、相同供气压力下，比普通平动夹爪的夹持力提升30%左右，应对带轻微切削余量的毛坯件上下料作业时，不会因为夹持力不足导致工件移位。

　　在安装尺寸边界上，这款夹具的主体宽度、高度都做了紧凑型优化，从安装法兰面到夹指末端的距离控制得很短，能够有效降低机器人末端的偏心负载，提升机器人高速运动时的轨迹精度。侧置的气路接口不会超出主体的外轮廓，在做碰撞干涉检查时，只需要按照主体外轮廓设置安全边界即可，不需要额外预留气管的避让空间。夹指的开合位置带有到位检测的磁环安装槽，用户可以根据需要加装磁性开关，实时反馈夹爪的张开、闭合到位信号，接入机器人的IO系统实现全流程的动作联锁，避免出现夹爪未夹紧就抬升、未完全张开就移位的误动作。

　　在实际选型适配过程中，这类20mm行程的气动夹爪通常用来夹持单重500g以内的工件，相比液压夹爪它的动作速度更快，单步开合动作时间可以控制在0.2s以内，能够匹配高速分拣工位的节拍要求；相比电动夹爪它的结构更简单，维护成本更低，在常规工业环境下的使用寿命更长，不需要复杂的参数设置，接入压缩空气和换向阀就能直接工作，对于集成商来说可以大幅缩短现场调试的周期。在做三维建模适配的时候，这款夹具的模型已经把所有安装孔位、运动行程、外轮廓边界都做了1:1还原，在做工作站布局设计、干涉检查、夹指定制设计的时候，可以直接调取模型装配到机器人末端，不需要反复测绘实物尺寸，能够有效提升设计阶段的工作效率，避免因为尺寸测绘误差导致现场安装时出现干涉、安装孔位不匹配的问题。

　　针对不同的作业场景，这款夹爪的夹指部分可以做灵活拓展，比如夹持易碎薄壁件的时候，可以在锯齿形夹指表面粘贴聚氨酯垫片，增大接触面积的同时避免夹伤工件表面；夹持圆柱形工件的时候，可以更换带V型槽的定制夹指，提升夹持的对中性；在洁净室场景应用时，还可以在本体外部加装防尘罩，避免运动过程中产生的微粒污染作业环境。整体结构没有多余的冗余设计，所有零部件的设计都围绕可靠、紧凑、易维护这几个核心需求展开，没有追求不必要的复杂功能，完全贴合工业现场实际使用的需求。
