SLU ST型挤出机RR9送料执行结构

　　这套结构是面向FDM工艺3D打印设备开发的挤出端送料执行组件，核心解决多工位打印场景下的耗材稳定输送、工位快速切换的实际工况需求，目前在桌面级多色打印、连续纤维复合打印场景中已经完成多轮工况验证。从实际应用场景来看，这类挤出结构主要适配长行程龙门式3D打印设备，安装在X轴运动滑台上，随打印头完成平面内的轨迹运动，同时承担耗材推送、工位切换的核心功能，相比传统单挤出头结构，能够在单次打印任务中完成最多6种不同耗材的自动切换，无需人工干预更换耗材，大幅降低多材料打印的操作复杂度。

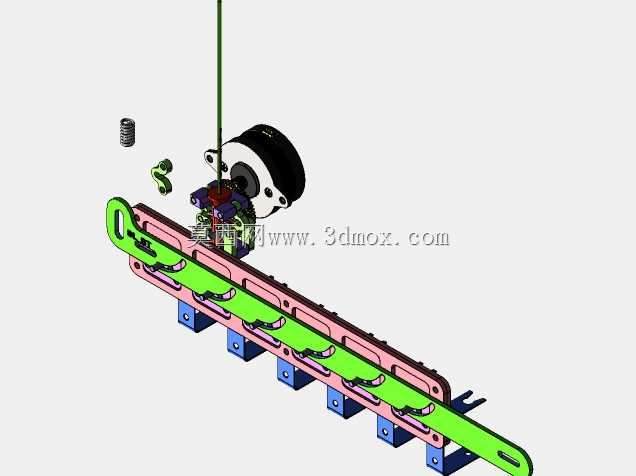

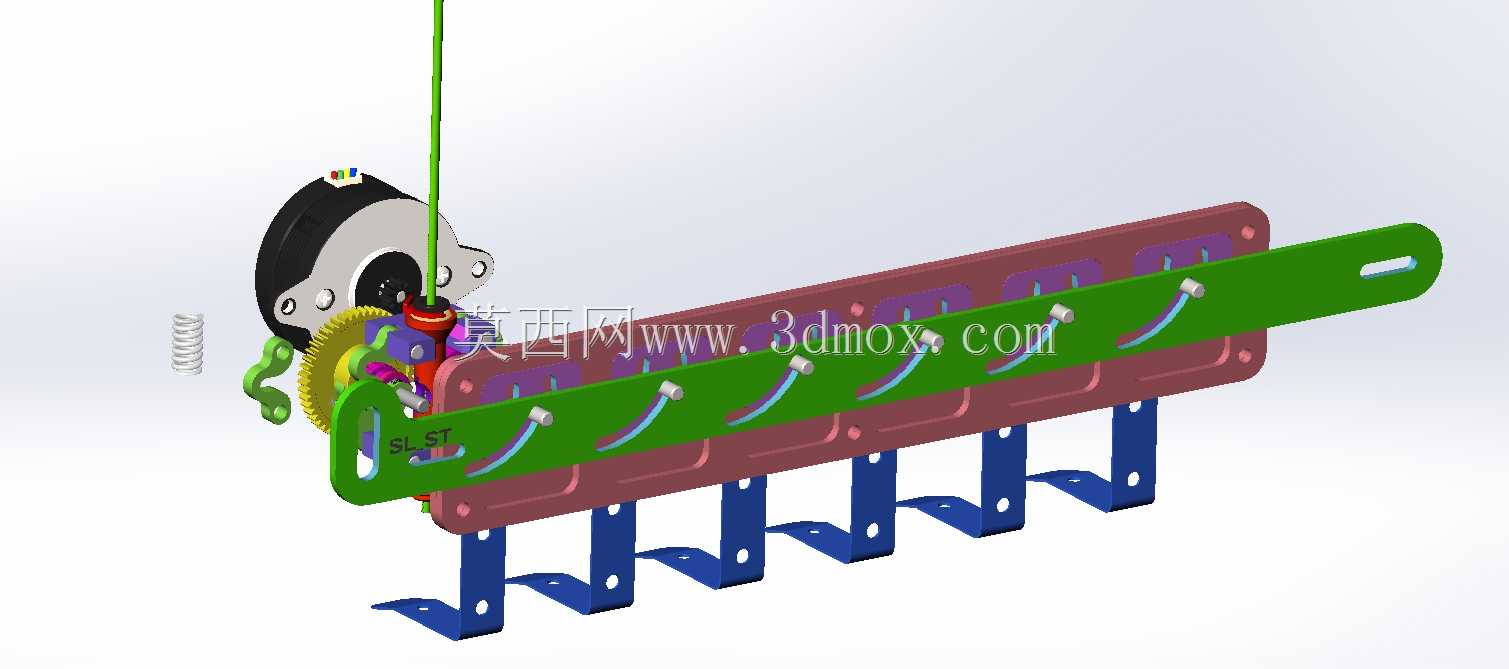

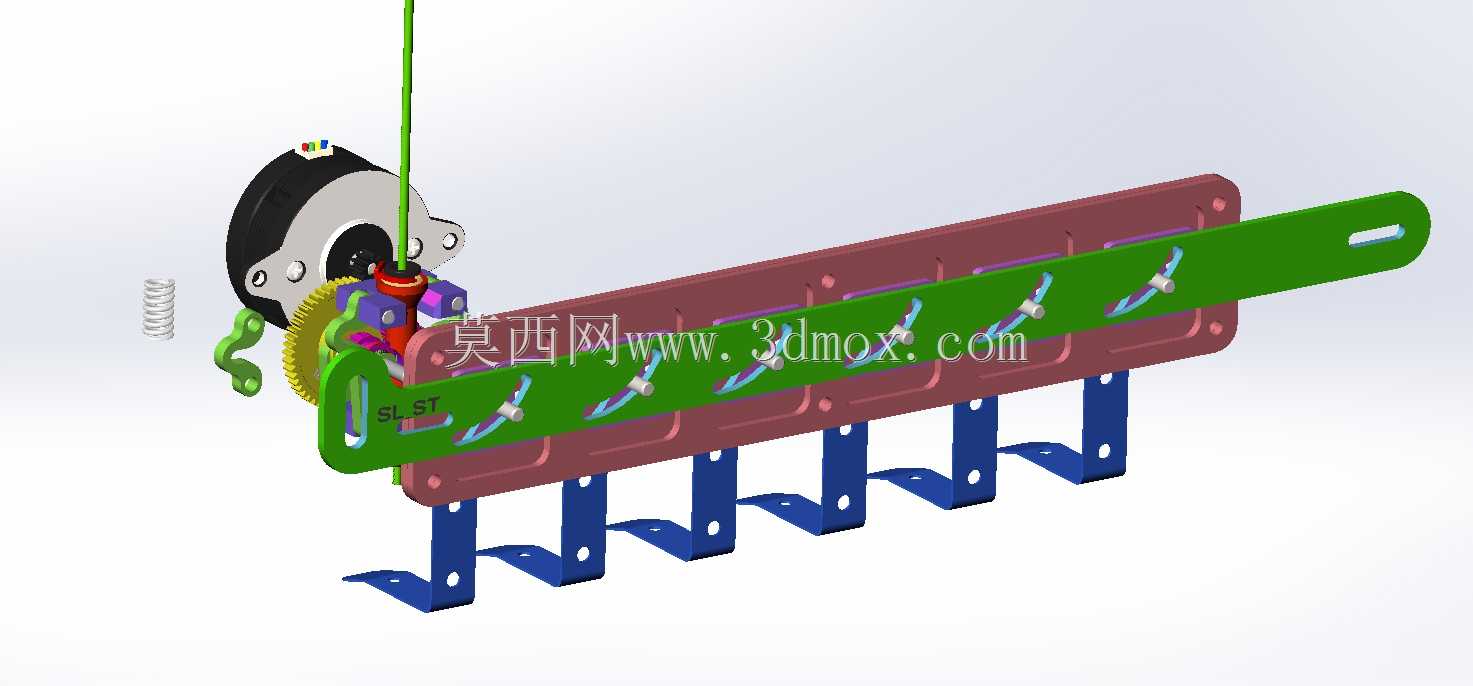

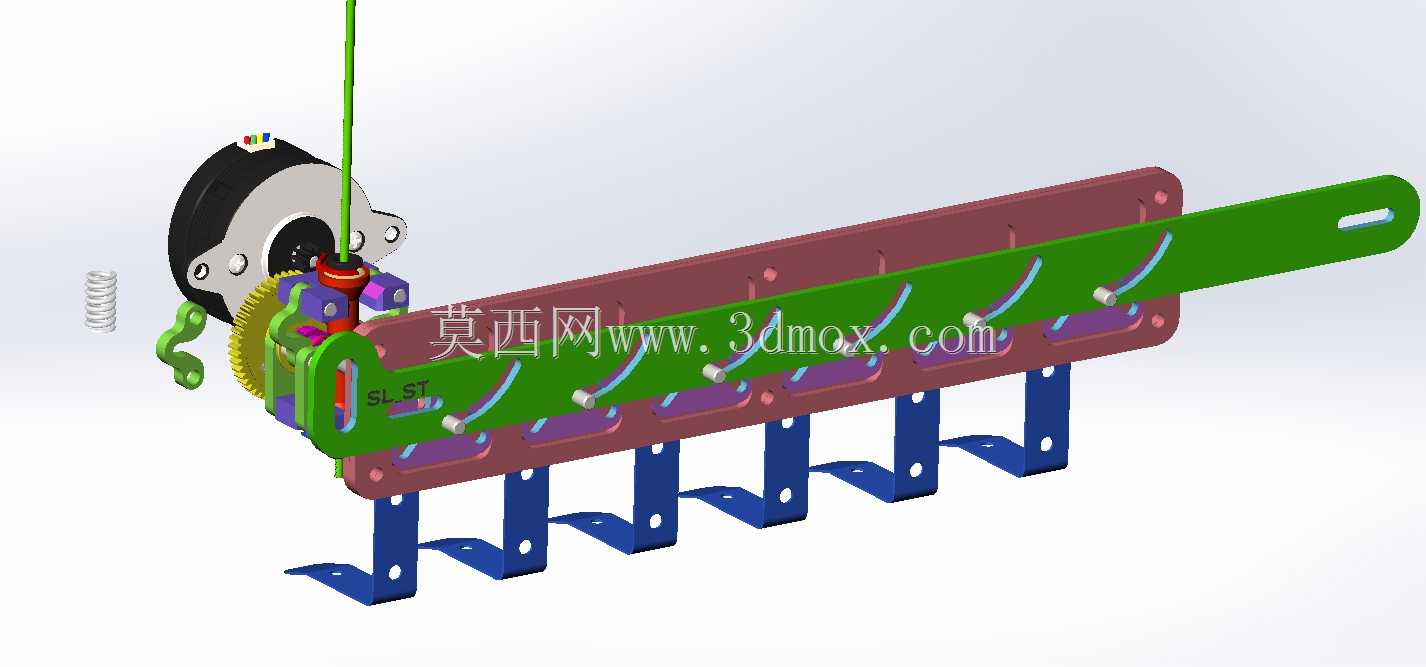

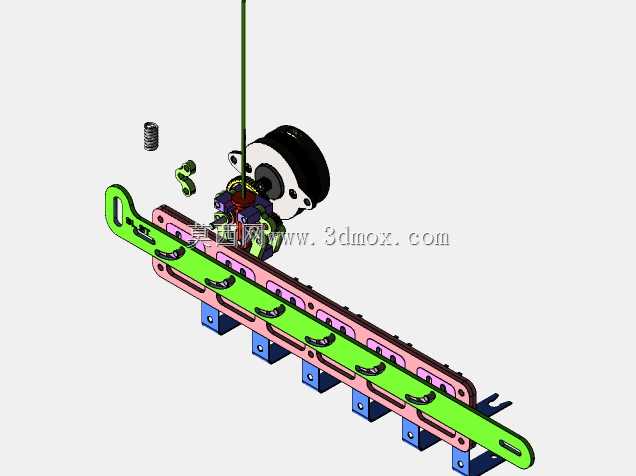

　　从功能特性上看，这套结构采用极简的零件集成设计，核心传动仅依靠一组渐开线圆柱齿轮完成动力传递，没有多余的中间传动环节，齿轮与送料辊直接同轴连接，送料步进电机的动力直接传递到送料轮，传动间隙控制在0.02mm以内，能够保证耗材推送的线速度误差控制在1%以内，避免打印过程中出现送料不足、溢料的问题。结构上的绿色长条形安装板是整个组件的承载基准，板上开有6组斜向导向槽，对应6个不同的耗材挤出工位，每个工位的导向槽末端都设置有耗材定位孔，配合端部的弧形导向面，能够在工位切换时引导耗材顺畅进入熔融腔，避免耗材端头卡滞。安装板下方的蓝色L型支架是整套组件与设备X轴滑台的连接结构，支架上开有长圆形调节孔，能够在安装时调整组件的前后、高低位置，保证挤出头喷嘴与打印平台的平行度误差在0.05mm以内，满足高精度打印的安装要求。

　　设计思路上，整套结构始终围绕“少件高可靠”的核心原则，所有功能部件都尽可能集成在主安装板上，没有额外的拼接框架，减少了装配环节的累积误差。送料轮采用直纹滚花表面处理，与PLA、ABS、PETG等常见打印耗材的摩擦系数稳定在0.3以上，即使在10mm/s的高速送料工况下，也不会出现耗材打滑的问题。换刀动作依靠安装板的横向滑移实现，驱动源采用小型步进电机配合丝杠传动，工位切换的定位精度达到0.01mm，切换单个工位的时间仅需0.8s，不会因为工位切换导致打印效率明显下降。左侧的齿轮传动组外侧设置有半包围式的黑色防护壳，能够避免打印过程中产生的碎屑、灰尘进入传动啮合区，降低长期使用后的磨损风险，防护壳通过两颗内六角螺丝固定在主安装板上，日常维护拆卸仅需松开两颗螺丝即可完成齿轮清洁、润滑操作。

　　从安装边界尺寸来看，整套组件的总长度为280mm，宽度为65mm，高度为110mm，安装时需要在X轴滑台上预留至少290mm的横向安装空间，垂直方向需要预留120mm的避让空间，避免运动过程中与设备框架、打印平台发生干涉。组件的总重量控制在320g以内，不会给X轴运动系统带来过大的负载，能够适配常用的2020、2040铝型材滑台安装，支架上的安装孔位间距符合通用桌面级3D打印机的安装标准，不需要对原有设备的滑台结构做额外改造即可完成换装。耗材入口端设置有弹簧压紧结构，能够根据不同耗材的线径自动调整压紧力，适配1.75mm、2.85mm两种主流规格的打印耗材，压紧力调整范围在5N到20N之间，既不会因为压力过大压伤耗材表面，也不会因为压力不足导致送料打滑。

　　实际工况测试中，这套结构在连续200小时的打印测试中，送料误差始终保持在允许范围内，工位切换的成功率达到100%，没有出现过耗材卡滞、定位偏移的问题。相比同类型的多挤出头结构，这套结构的零件数量减少了40%以上，装配工序减少了35%，后期维护的难度也大幅降低，不需要专业人员即可完成日常的清洁、易损件更换操作。导向槽的弧形过渡面经过专门的曲率优化，耗材在切换工位时的弯曲半径控制在15mm以上，不会出现耗材弯折断裂的问题，即使是脆性的碳纤维复合耗材，也能够顺畅通过导向槽完成工位切换。送料辊的轴承采用带密封盖的深沟球轴承，额定动载荷满足长期高速运转的需求，正常使用环境下的使用寿命可达5000小时以上，不需要频繁更换轴承部件。
